车间多抽屉移动工具储物推车设计

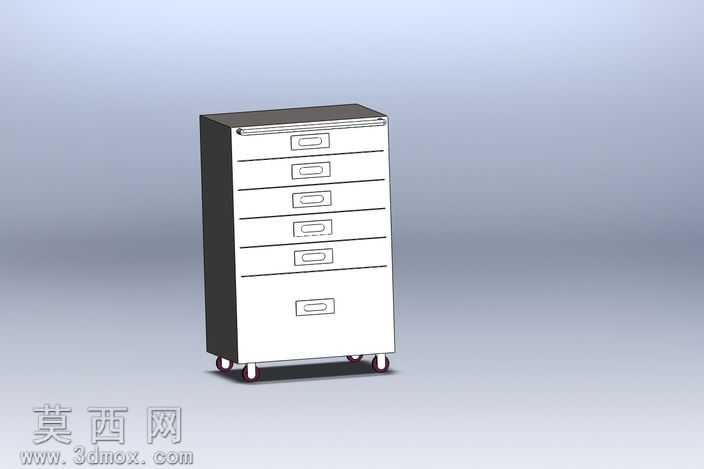

本款移动工具推车采用三维参数化建模完成整体设计，建模过程中以实际车间工具收纳的使用需求为核心逻辑，先完成整体框架的基准搭建，确定柜体的长宽高比例适配车间狭窄通道的通行需求，底部预留脚轮安装位的结构间隙，保证脚轮转动时不会与柜体底部产生干涉。建模阶段对柜体的侧围、背板、抽屉面板均采用薄壁实体特征构建，还原金属板材加工的真实厚度，避免出现无厚度的片体结构，保证模型可直接对接后续的钣金加工生产环节。抽屉部分采用等距阵列特征完成五层抽屉的布局设计，每个抽屉的抽拉滑轨预留标准安装槽位，抽屉面板上的内嵌式拉手采用一体化拉伸切除特征制作，拉手的凹陷深度符合人体工程学的手指扣合尺寸，无需额外加装外置拉手即可完成抽拉操作，减少外置部件磕碰损坏的概率。柜体顶部设置封闭式台面，可临时放置待取用的工具或小型零件，台面边缘做微小的凸起挡边设计，避免放置的小零件滚落。底部配置四个万向脚轮，其中两个脚轮预留刹车结构的安装位，建模时还原脚轮的支架转动结构与滚轮的圆弧曲面，保证脚轮可实现360度转向，适配车间内灵活移动的使用需求。材质渲染阶段，柜体侧围与背板采用深灰色哑光金属材质，模拟冷轧钢板喷塑后的真实质感，抽屉面板采用白色哑光喷塑材质，通过深浅配色区分柜体结构，提升视觉层次感，拉手部分采用与抽屉面板同色系的内嵌设计，脚轮支架采用镀锌金属质感，滚轮采用黑色耐磨橡胶材质，还原真实工业产品的材质表现。设计过程中充分考虑工具收纳的实用性，不同深度的抽屉可分类存放不同尺寸的工具、量具、小型零配件，避免工具杂乱堆放，移动结构的设计让该工具车可跟随作业人员移动到不同工位，减少往返取件的时间损耗，整体结构无多余装饰部件，全部以实用功能为设计核心，模型的所有装配关系均符合实际五金家具的装配逻辑，各部件之间的连接位预留标准紧固件的安装孔位，可直接导出工程图用于生产加工。
