法兰连接式异径变径管道结构设计

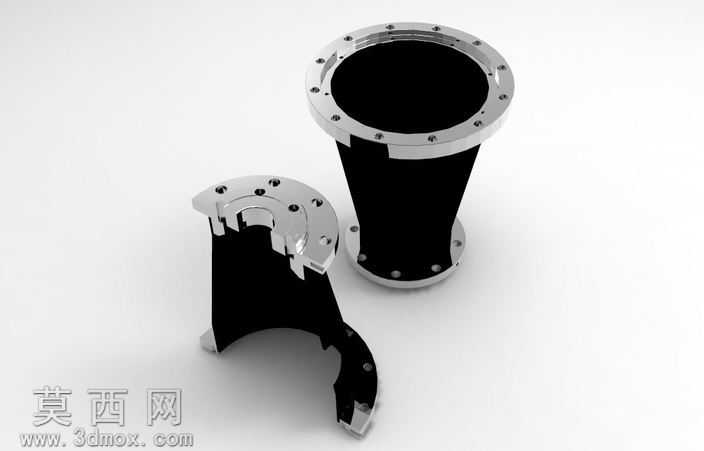

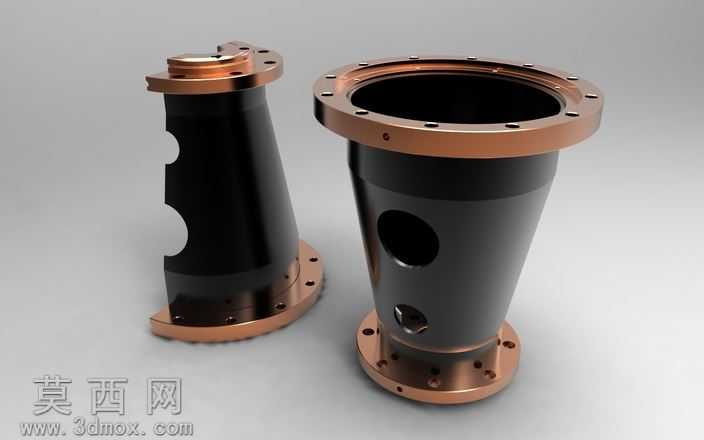

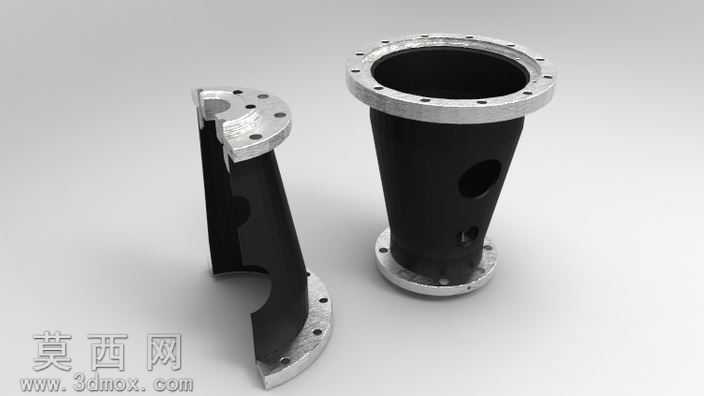

本作品为法兰连接式异径变径管道的三维结构设计，建模阶段采用参数化特征构建思路，首先基于管路变径的流体通径需求确定两端法兰的基准尺寸，分别绘制两端法兰的密封面轮廓、螺栓孔分布阵列特征，保证法兰端面的平面度公差符合管路连接的密封要求，螺栓孔采用圆周整列方式排布，孔位与公称通径对应的法兰标准尺寸匹配。主体管段采用放样凸台特征构建，通过两端不同直径的截面轮廓沿中心轴线平滑过渡，避免通径突变造成的流体阻力激增，管段侧壁根据实际安装需求开设侧部通孔，孔位边缘做圆角过渡处理，消除应力集中隐患。建模过程中对法兰与管段的连接位置做融合处理，保证结合面的结构连续性，同时拆分出对开式的半管结构，清晰展示管道的内部腔体形态，便于直观理解变径流道的走向。材质渲染阶段，法兰部分采用金属银灰质感的铸钢材质，调整材质的粗糙度参数还原金属机加工后的哑光金属光泽，管段主体采用深黑色的防腐涂层材质，模拟工业管道外壁的防腐处理效果，渲染时添加柔和的环境光与定向补光，突出法兰端面的机加工纹理、管段外壁的涂层质感以及结构的轮廓层次，同时对模型的边角做细微的倒角处理，还原真实工业零件的加工细节。结构设计上兼顾了管路变径转接的功能需求与法兰连接的安装便利性，两端法兰的密封面预留了密封件安装的适配空间，侧部开孔可用于安装测温、测压等管路检测元件，对开式的结构展示形式也清晰呈现了管道的壁厚参数、内部流道形态，整体模型的尺寸参数符合工业管路设计的常规规范，可用于管路系统的布局演示、结构校核以及安装工艺的模拟参考，建模过程中所有特征均保留参数化编辑属性，可根据实际工程的通径需求、压力等级调整法兰尺寸、管段长度以及壁厚参数，适配不同工况下的管路变径连接需求。
