房车嵌入式静态车顶舱口结构设计

　　在旅居房车、特种改装作业车、方舱通信车的车顶结构设计中，静态车顶舱口是兼顾人员应急逃生、车顶设备检修进出、自然通风换气功能的核心外装构件，区别于带升降机构、全景采光的动顶天窗，这类静态舱口无复杂运动传动结构，依靠自身框架与密封胶条实现闭合状态下的防水防尘，结构可靠性更高，后期维护成本更低，是各类厢式改装车辆车顶开口配套的首选构件。

　　从实际装车使用场景来看，这类舱口通常布置在车顶中部靠近设备集中区的位置，一方面要满足人员从车内攀爬到车顶检修太阳能板、空调外机、卫星天线等顶置设备的通行需求，另一方面在车辆遇到侧翻、车门变形无法开启的紧急状况下，可作为应急逃生通道快速开启，部分场景下也可在驻车状态下开启实现车内空气对流，降低驻车时车内闷热感。

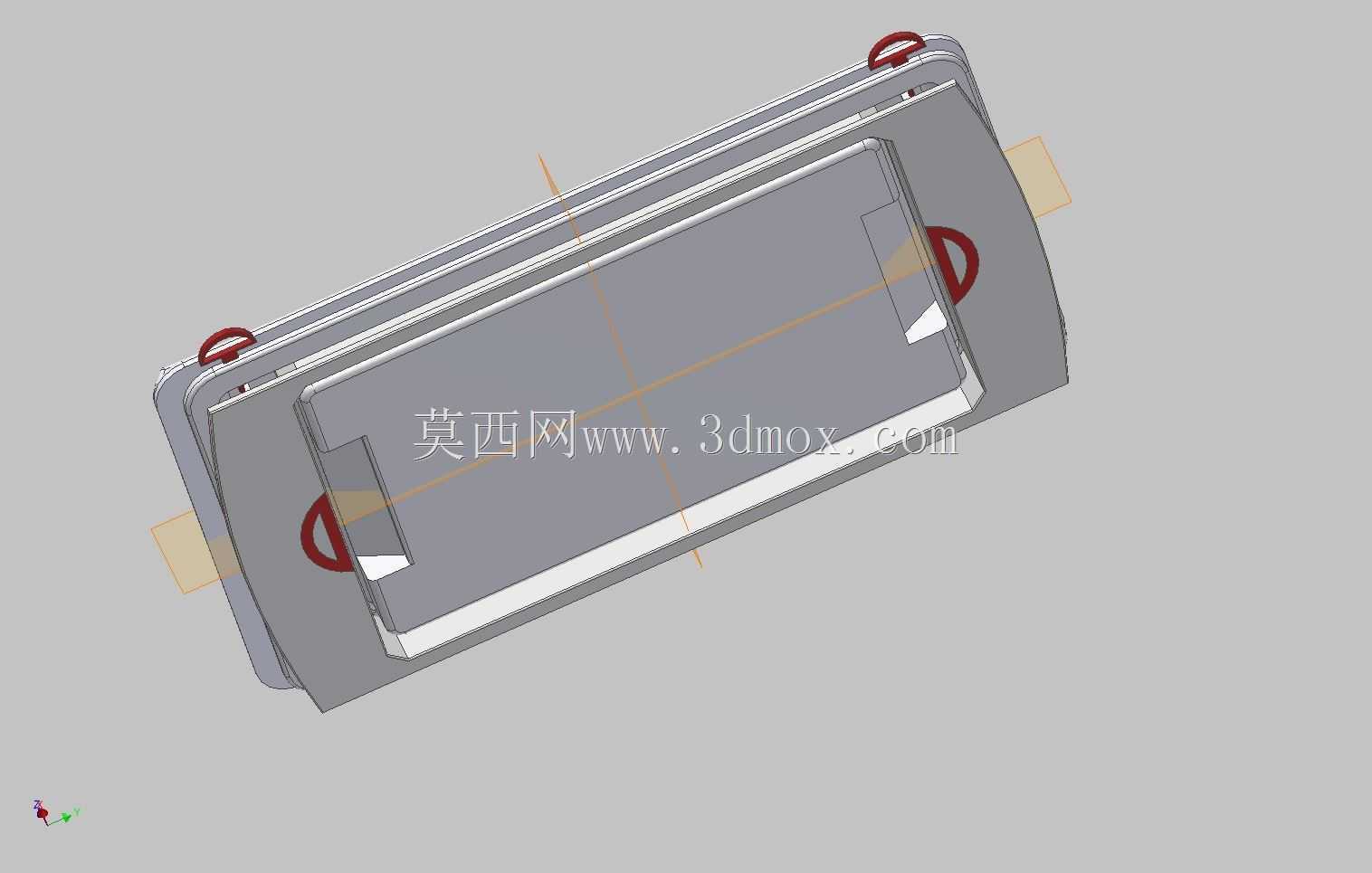

　　设计这类舱口时首先要明确安装边界，常规适配的车顶开口尺寸多为500mm至700mm见方的矩形开口，舱口外框整体尺寸要比开口尺寸大出40mm至60mm的压边宽度，压边区域预留均匀的安装孔位，安装时在压边与车顶钣金之间铺设连续的丁基密封胶条，通过螺栓均匀压紧后避免雨水从安装缝隙渗入车内。舱口主体采用翻盖式单轴铰接结构，铰接轴布置在舱口的其中一条长边位置，轴座采用内嵌式设计避免突出舱盖表面形成风阻或积水点，与铰接轴相对的另一侧布置两组对称的锁止结构，锁止扳手采用内嵌式设计，闭合状态下扳手完全沉入舱盖表面的沉台内，不会在车辆高速行驶时产生风噪，也避免剐蹭车顶放置的行李或设备。

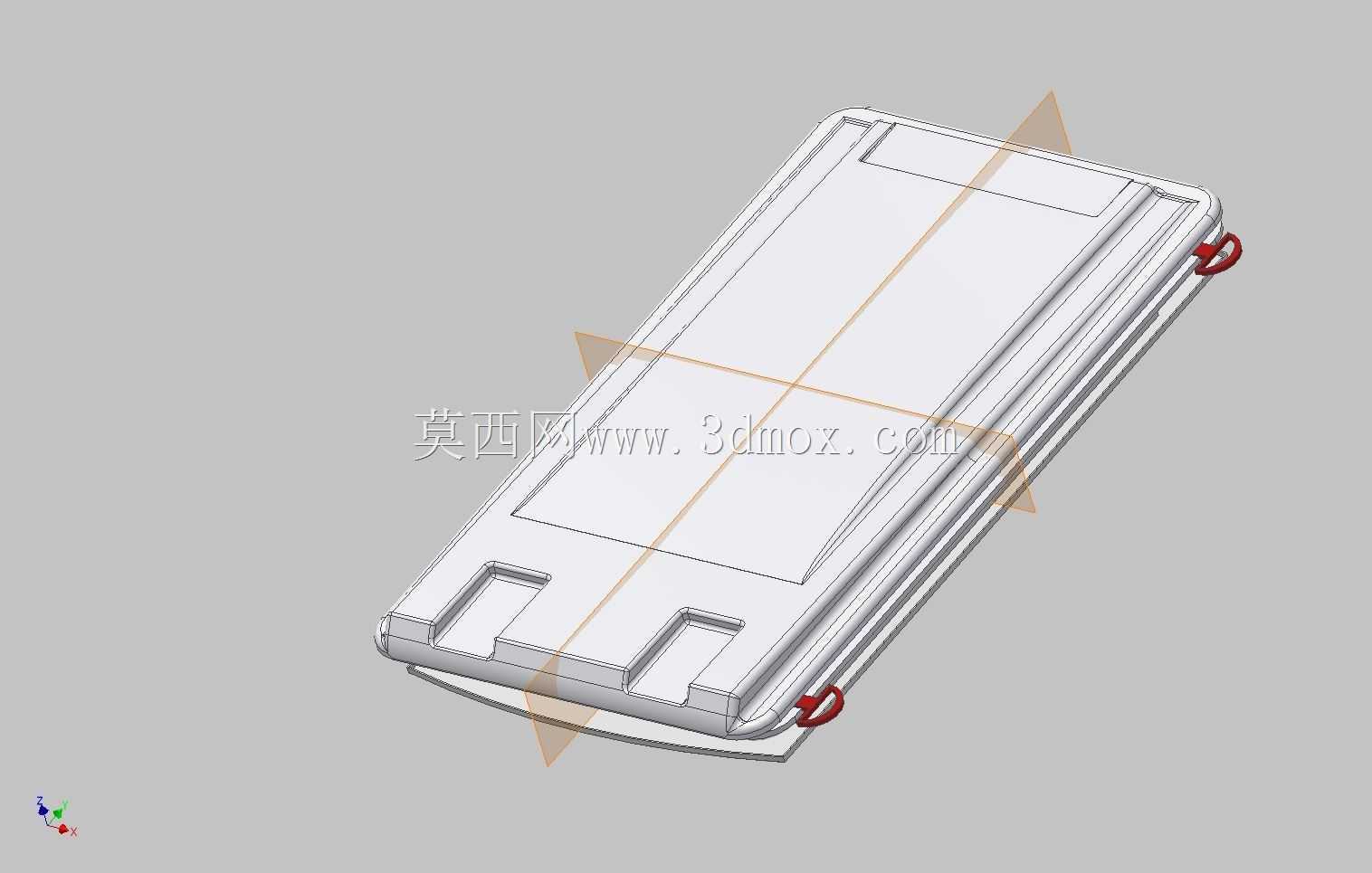

　　舱盖本体的结构设计充分考虑了车顶的受力与防水需求，盖体表面设计有多道平行的加强筋，既提升了盖体的整体刚性，避免人员踩踏时出现凹陷变形，同时加强筋形成的导流槽可以让落在舱盖表面的雨水顺着槽体快速流向舱口两侧，不会在盖面积水渗入密封面。盖体边缘设计有一圈向下翻的止口边，闭合状态下止口边刚好压合在框架上镶嵌的三元乙丙发泡胶条上，胶条的压缩量控制在30%至40%之间，既保证足够的密封压力，又不会因为压缩量过大导致锁止操作费力、胶条过早老化失效。盖体与框架之间还设计有两段对称的气撑杆支撑结构，开启舱口时气撑杆可以提供稳定的支撑力，让舱盖保持在最大开启角度不会意外下落，关闭时也能提供缓冲力，避免大力关合导致盖体或框架变形。

　　从材料选型的工程角度考虑，这类舱口的外框与盖体通常采用玻纤增强SMC模压成型，材料本身具备良好的耐候性，长期暴露在紫外线、高低温交变环境下不会出现脆化、褪色、变形问题，密度仅为钢材的四分之一左右，不会过多增加车顶的负重，同时材料本身具备良好的绝缘性能，不会和车顶的金属钣金形成电化学腐蚀。铰接轴、锁止构件等受力金属件采用304不锈钢材质，避免长期淋雨出现锈蚀导致开启卡滞，密封胶条采用耐老化的三元乙丙材质，可在-40℃至120℃的温度区间内保持弹性，保证不同气候区域使用的密封可靠性。

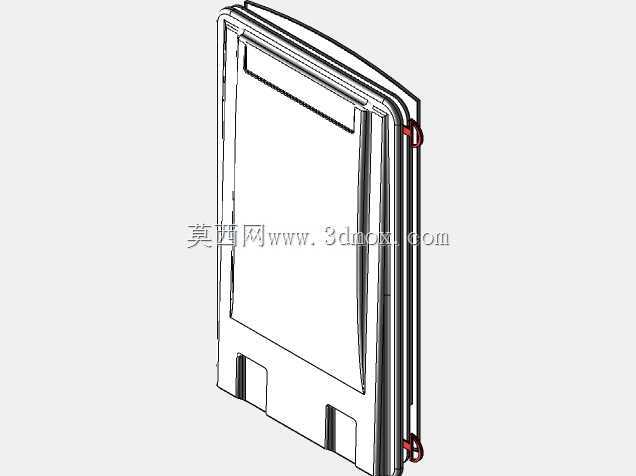

　　建模过程中需要重点关注几个配合公差的控制：首先是盖体止口与框架密封面的配合间隙，周圈间隙要均匀控制在2mm以内，保证胶条压缩量一致，不会出现局部密封不严漏水的问题；其次是铰接轴的同轴度公差，要控制在0.1mm以内，避免开启过程中出现卡滞、异响；锁止结构的锁钩与锁座的配合行程要预留1.5mm的调节余量，抵消长期使用后胶条压缩变形带来的锁止间隙变化，保证长期使用后依然可以可靠锁止。另外在安装面的设计上，框架底部的压边平面平面度公差要控制在0.5mm以内，避免安装时压边不平导致密封胶条压紧力不均出现渗水隐患。

　　这类静态舱口相比带复杂电子控制、升降机构的全景天窗，结构更简单，故障率更低，成本仅为电动天窗的五分之一左右，非常适合在批量改装的旅居房车、工程作业方舱、应急通信车上使用，在结构设计时不需要预留复杂的机构安装空间，仅需要在车顶钣金上开出对应尺寸的矩形开口，做简单的翻边加强即可完成安装，对整车结构的改动量极小，也不会破坏车顶原有钣金的结构强度。
