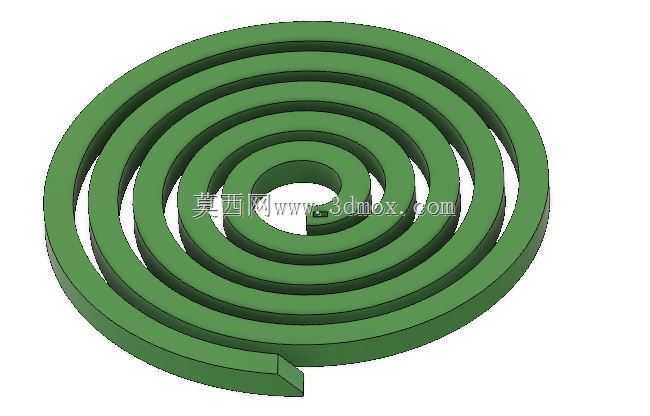

等距螺旋盘式驱蚊香结构三维造型

　　日常民用驱蚊场景中，盘式蚊香是普及率极高的驱蚊载体，其螺旋盘绕的结构设计直接决定了单盘蚊香的有效燃烧时长、储运抗损能力与使用便捷性。这类螺旋盘式结构的建模核心，首先要匹配实际生产中蚊香坯体的成型逻辑——传统盘香制作是将混合好的驱蚊药料与可燃基材压制成均匀厚度的片材后，通过冲压模具一次冲切出双盘嵌合的螺旋坯体，拆分后即可得到单盘成品，因此建模时的螺旋线导程、截面宽厚比必须完全匹配冲压工艺的刀口间隙，避免出现结构干涉导致冲切后坯体粘连、断裂。从实际使用维度看，单盘蚊香的螺旋圈数直接对应燃烧时长，常规民用款单盘燃烧时长控制在7-8小时，刚好覆盖普通家庭夜间睡眠的全时段，这就要求螺旋线的总展开长度控制在80-90cm区间，

　　配合恒定的截面宽度与厚度，保证燃烧推进速度稳定在每分钟1.7-1.9mm，不会出现局部过窄燃烧过快、局部过宽断燃的问题。建模过程中，螺旋线的生成不能直接使用等距等螺距的标准阿基米德螺线，需要在最内圈与最外圈做微小的曲率修正：最内圈的起始端要预留出固定插孔的位置，插孔直径匹配常规蚊香支架的插针直径，一般控制在2.5-3mm，同时内圈起始段的曲率半径不能过小，否则坯体干燥过程中内圈位置容易因为应力集中出现开裂，储运过程中轻微震动就会发生断圈；最外圈的末端要做平直的切边处理，方便用户从双盘嵌合的坯体上拆分单盘，也能避免外圈末端过于纤薄导致取放时折损。从结构强度角度看，蚊香坯体属于脆性可燃材料，抗弯折强度较低，

　　因此螺旋的相邻圈间隙要控制在均匀的3mm左右，间隙过小会导致燃烧时相邻圈被火焰引燃，出现整盘同时燃烧、大幅缩短有效时长的问题；间隙过大则会在有限的圆盘直径内减少螺旋总长度，无法达到要求的燃烧时长。整个盘体的厚度统一控制在4mm左右，这个厚度是经过长期生产验证的最优值：厚度过薄会导致坯体易断，燃烧速度过快；厚度过厚则会出现燃烧不完全、易熄灭的问题，同时也会增加单盘的原料用量，抬升生产成本。安装边界方面，单盘蚊香的最大外轮廓直径控制在100-105mm，适配市面上绝大多数常规蚊香支架、蚊香盘的尺寸，不需要用户额外更换承载器具；中心插孔的位置严格与螺旋的几何中心重合，保证插在支架上后整盘蚊香的重心居中，不会因为偏心导致倾斜、倒伏，

　　避免引燃周边可燃物的安全隐患。建模时的截面轮廓采用等截面矩形扫掠，边缘做0.2mm的微小圆角处理，还原实际生产中冲压刀口的微小圆角，避免模型出现尖锐棱边，也更贴近真实产品的外观质感。这类螺旋盘绕结构的建模逻辑，除了应用在蚊香产品上，也可以延伸到盘式熏香、柔性线缆盘绕、涡卷弹簧等相似构型的产品设计中，核心都是在有限的平面空间内，通过等距螺旋布局最大化延长线性结构的总长度，同时保证结构的均匀性与使用稳定性。在结构验证环节，需要重点检查螺旋相邻圈的间隙一致性，通过曲率分析检查各段螺旋的曲率变化是否平滑，避免出现局部曲率突变导致的应力集中点；同时要验证中心插孔与外圈末端的位置公差，保证与配套支架、拆分工艺的适配性，完全匹配量产环节的工艺要求，不存在无法脱模、冲切粘连的结构问题。
