智能语音交互柱状音箱外观结构设计

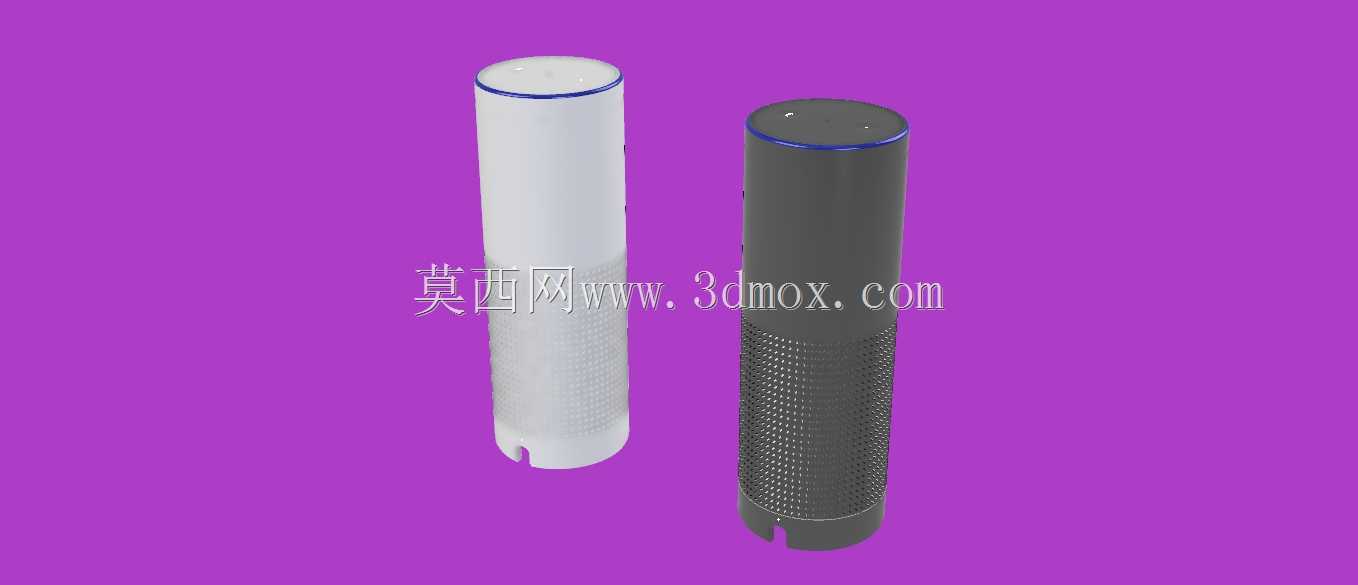

　　本次呈现的两款柱状智能语音交互终端，分别采用浅灰白与炭黑两种哑光壳体配色，整体为等径直筒造型，顶部做微弧收边处理，边缘嵌入环形状态指示灯带，可通过不同灯光颜色反馈设备联网、拾音、响应等工作状态，灯带内侧均匀排布多颗远场拾音麦克风开孔，开孔做沉台倒角处理，避免注塑成型时产生飞边毛刺，同时保证拾音通道的声学一致性。设备下半段壳体采用密集网孔阵列结构，网孔为等直径圆形通孔，排布遵循等距螺旋线规则，既保证内部扬声器单元的声音传出效率，减少声阻损耗，又能在视觉上形成统一的肌理质感，同时网孔区域做内凹0.3mm的台阶设计，可在外部粘贴防尘声学网布，避免日常使用中灰尘、水渍进入设备内部。壳体底部做对称的缺口式走线槽设计，可适配桌面平放、壁挂安装两种使用场景，平放时缺口可容纳电源线材弯折，避免线材被壳体挤压导致外皮破损，壁挂时缺口可对准墙面挂扣的凸起结构，实现快速定位安装，无需额外螺丝固定即可保证设备挂装后的稳定性。

　　从结构设计逻辑来看，整体壳体采用上下分模方式，分模线设置在网孔区域与光滑壳体区域的衔接处，分模面做0.1mm的错位配合，既可以隐藏注塑合模线，提升外观质感，又能保证上下壳体装配时的定位精度，装配后壳体间缝隙控制在0.05mm以内，无明显段差。内部腔体分为上下两个独立舱室，上半舱室放置拾音麦克风阵列、主控电路板、WiFi与蓝牙通讯模块，舱室内部做多处筋位设计，用于固定电路板同时隔绝下半段扬声器工作时产生的振动，避免振动传递到麦克风导致拾音出现杂音；下半舱室为独立声学腔体，放置全频扬声器单元与被动辐射器，腔体壁做2.5mm的均匀壁厚设计，边角处做圆角过渡，减少腔体内的驻波反射，提升低频声音的表现效果。

　　在实际应用场景中，这类设备可放置于家庭客厅、卧室、书房等桌面位置，也可安装在办公室、酒店客房、智慧展厅的墙面位置，通过语音指令实现智能家居设备控制、信息查询、音频播放、日程提醒等功能，远场拾音设计可支持5米范围内的语音指令识别，即使在环境噪音为40分贝的普通居家场景下，也能准确识别用户的唤醒词与指令内容。设计过程中针对壳体的握持手感做了反复调整，壳体直径设置为62mm，刚好适配成年人单手握持的尺寸，表面采用细磨砂哑光处理，不易残留指纹与汗渍，日常清洁只需用软布擦拭即可。两款配色分别适配不同的家居装修风格，浅灰白款适配北欧风、日式风等浅色调装修场景，炭黑款适配工业风、现代简约风等深色调装修场景，可与周边家居环境自然融合，不会产生突兀感。

　　从安装边界尺寸来看，设备整体高度为240mm，底部直径62mm，平放时占用桌面直径70mm的圆形区域即可，壁挂安装时距离墙面突出尺寸为65mm，不会过多占用墙面空间，电源线采用Type-C接口设计，接口位置设置在底部缺口处，插线后线材可沿墙面或桌面自然延伸，不会出现线材弯折角度过大的问题。设备顶部的实体按键做隐藏式设计，与顶部面板齐平，按压行程为0.8mm，按压力度控制在1.5N，既保证按压时的清晰反馈，又不会因为误触导致设备误触发。网孔区域的开孔直径设置为1.2mm，孔间距为2mm，在保证出声效率的同时，可避免直径大于1mm的异物进入设备内部，提升日常使用的安全性。
