PCI硬件墙面陈列固定支架结构设计

　　在数码硬件收藏、工作室硬件陈列、老旧硬件科普展示场景中，零散的PCI板卡往往面临收纳杂乱、展示无支撑、易磕碰损坏的问题，这款固定支架结构正是针对这类场景开发的专用承载构件。从实际使用需求出发，结构设计优先考虑板卡的安装兼容性，预留的卡槽宽度适配标准全高PCI板卡的金手指端插入深度，底部承托面做了圆角过渡处理，避免板卡PCB边缘在插拔过程中被硬棱刮伤，承托区域的凸起限位筋刚好贴合PCI挡板下方的PCB底边，防止板卡装入后出现前后窜动。安装边界的设计充分考虑墙面与展示板的适配性，支架背部做了平整贴合面，预留的M3螺丝安装孔位间距匹配常规墙面膨胀螺丝、展示板自攻螺丝的排布尺寸，既可以通过两颗M3螺丝直接固定在木质陈列板、亚克力展示墙面上，

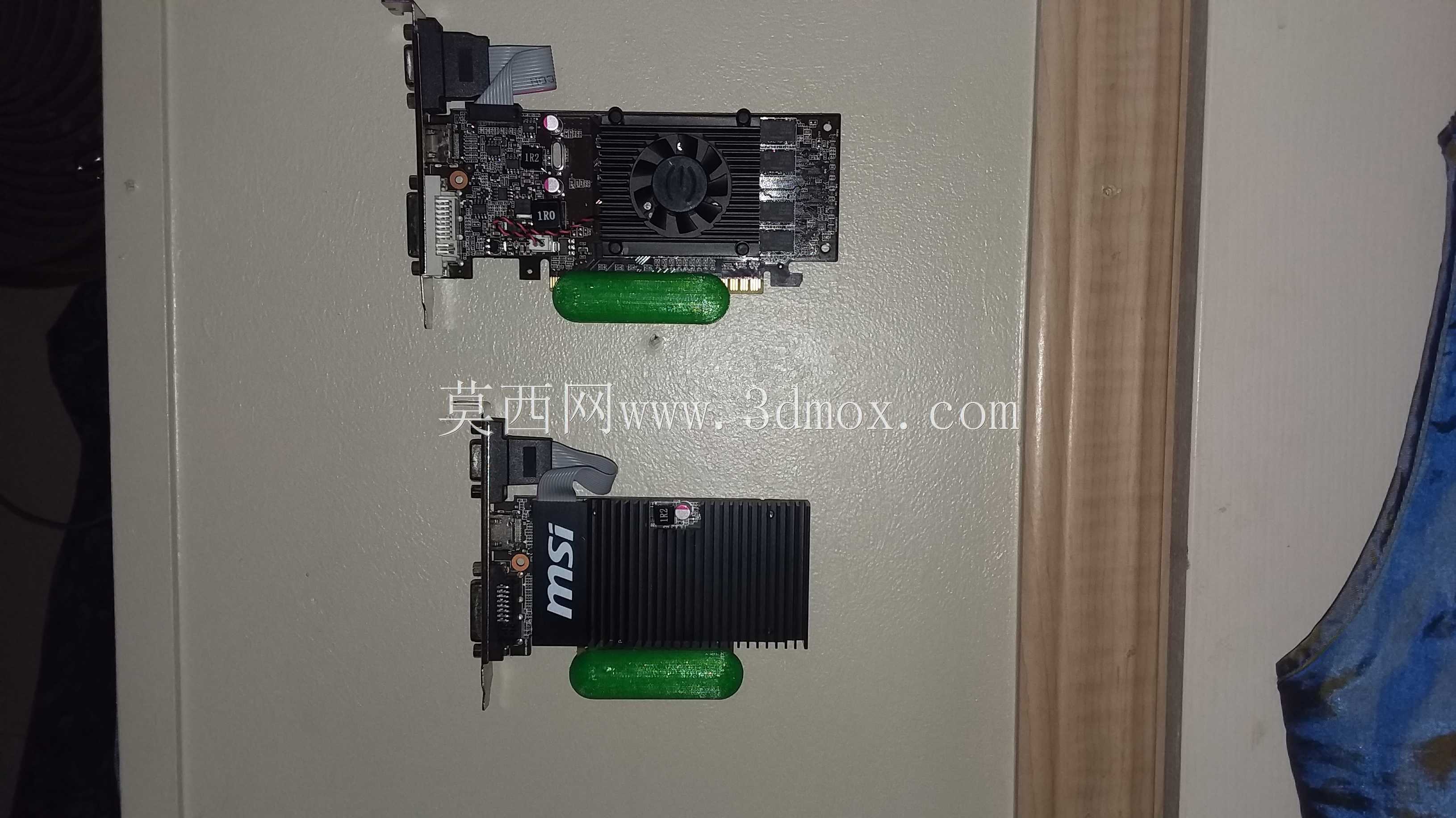

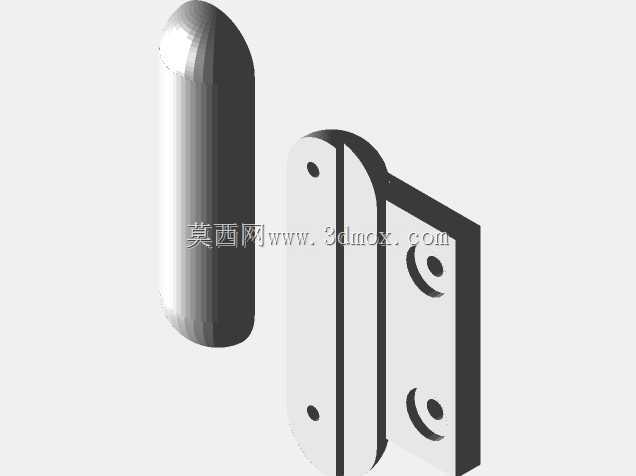

　　也可以搭配双面胶做免打孔临时固定，两种安装方式都能保证板卡装入后不会出现倾斜脱落。结构采用分体式扣合设计，两半结构的对接面做了定位止口，扣合后无需额外辅助定位就能保证同轴度，既可以用M3螺丝从侧面对接锁紧，也能通过工业胶水粘接固定，给不同加工条件的使用者留出选择空间，3D打印制作时两半结构的壁厚均匀控制在2mm，既保证足够的结构强度承托常规带散热片、小风扇的PCI显卡、扩展卡重量，也不会因为壁厚过大导致打印变形、材料浪费。实际使用时，先将支架固定在选定的墙面或陈列板上，再将PCI板卡沿卡槽推入，底部承托结构会托住板卡下半部分，背部的限位面顶住板卡PCB背面，避免板卡受重力向外倾斜，哪怕是带小型散热风扇的老旧PCI显卡，

　　装入后也能保持稳定的直立展示状态，不会出现低头晃动的问题。针对不同重量的板卡，结构在承托受力位置做了局部加厚处理，靠近螺丝安装柱的位置做了加强筋连接，避免长期承重出现支架根部断裂的问题，卡槽内部的尺寸公差预留了0.2mm的间隙，适配不同厚度PCB板的插拔需求，不会出现过紧插不进、过松卡不住的情况。在硬件陈列场景中，这类支架可以成排排布，统一安装高度后能将零散的PCI板卡整齐陈列，既方便日常查看硬件型号，也能避免板卡堆叠造成的金手指氧化、散热片变形、元件磕碰等问题，相比传统的平放收纳，直立展示的方式也更节省墙面空间，适合数码工作室、硬件收藏展柜、老旧电脑科普展区的布置需求。结构设计过程中没有多余的装饰性特征，所有曲面和凸起都服务于功能需求，底部的弧形过渡既避免了尖锐棱角的安全隐患，也能在3D打印时减少支撑材料的使用，降低制作成本，对接面的定位止口设计也让普通爱好者在粘接组装时不会出现错位，不需要额外的夹具就能完成装配。
