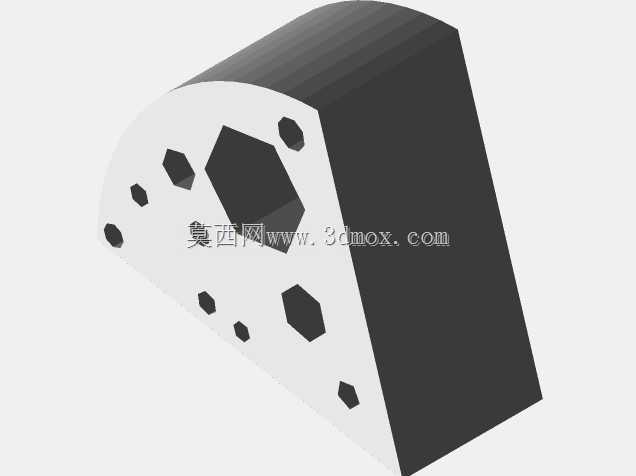

多孔扇形安装定位连接结构件

　　这类扇形多孔结构件常出现在需要多工位并行安装的紧凑设备布局中，比如小型自动化装配工位的转接基座、桌面级加工设备的刀架转接板，或是检测设备里的多传感器安装载体，核心作用是在有限的扇形安装空间内，同时完成多个功能元件的定位固定，同时保证整体结构的刚性与安装精度。从结构设计逻辑来看，采用扇形轮廓并非随意选型，这类结构通常适配圆形回转工作台的边缘安装位，或是设备内部弧形布局的安装腔，直边侧可贴合设备的竖直安装基准面做定位，弧形边则避让周边回转运动的部件，避免设备运行时产生运动干涉，相比方形安装座能节省近三分之一的径向安装空间，适配紧凑化的设备内部布局。

　　结构上的多孔布局经过受力校核，中心位置的大尺寸六边形孔为核心定位孔，通常用于穿过主轴、定位销或是大直径的管线，六边形的孔型相比圆孔具备更好的周向防转能力，不需要额外加装平键就能限制连接件的周向转动，减少装配时的零件数量。围绕中心孔分布的多个大小不一的六边形孔与小圆孔，分为两类功能：大尺寸的六边形孔为次级安装位，可直接安装六角头的紧固件或是带六角安装座的功能元件，装配时不需要在背面预留螺母的操作空间，直接从正面拧入即可完成固定，大幅提升狭小空间内的装配效率；小尺寸的圆孔分为两种，一部分是穿丝孔，用于穿过传感器线缆、气路软管，避免管线外露被运动部件剐蹭，另一部分是减重孔，在不降低结构整体刚性的前提下去除多余材料，降低构件自身重量，减少运动时的惯性负载，适配需要随动的安装场景。

　　设计时的安装边界需要重点考量，直边侧的安装基准面平面度公差需控制在0.02mm以内，保证和设备安装面贴合时不会出现间隙，避免长期受力后产生形变；所有安装孔的位置度公差需控制在0.05mm以内，保证多个元件安装后的相对位置精度，避免出现装配错位。厚度方向的尺寸需要匹配所安装元件的螺纹深度，过薄会导致螺纹啮合长度不足，受力后出现滑牙，过厚则会增加不必要的重量，同时占用轴向安装空间。弧形边的曲率半径需要和所适配的回转部件半径保留至少2mm的安全间隙，避免设备运行时因加工误差、装配误差产生刮擦，引发设备故障。

　　从实际使用场景的适配性来看，这类结构件如果采用金属材质加工，可用于承载小型气动元件、检测传感器，适配中低速运转的自动化工位；如果采用树脂材质3D打印制作，可用于桌面级教学设备、原型验证设备的安装基座，快速完成布局验证。结构上的孔位布局预留了一定的扩展空间，未被占用的安装孔可用于后续加装功能元件，不需要重新制作基座，降低设备迭代改造成本。受力层面，扇形结构的应力集中点主要分布在中心孔边缘与直边和弧形边的过渡位置，设计时在这些位置做了小圆弧过渡处理，避免应力集中导致的构件断裂，长期受交变载荷的场景下，还可在过渡位置增加加强筋结构，进一步提升结构的抗疲劳性能。装配时需要先以直边基准面靠紧设备安装基准，穿入中心定位销完成初定位，再依次拧紧各个安装位的紧固件，拧紧顺序遵循从中心向边缘对称拧紧的原则，避免构件受力不均产生翘曲，影响安装平面的平面度。
