多折边壁挂式金属安装固定支架结构

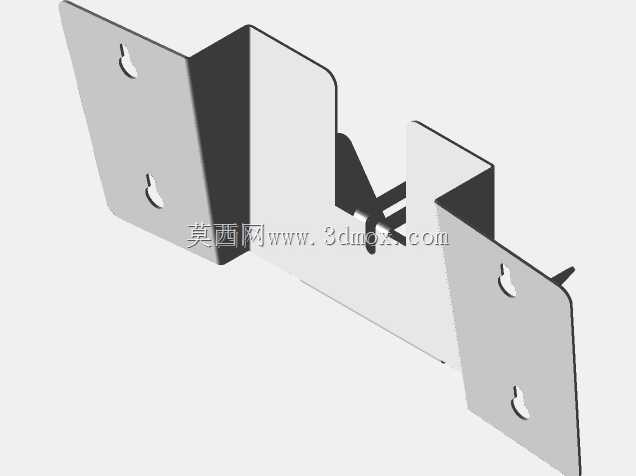

　　这款多折边钣金支架是现场安装作业中常用的壁挂类连接构件，日常多见于电气柜侧壁辅件固定、轻型管线排布支撑、小型设备外挂安装这类场景，在车间设备改造、商用空间机电安装、户外弱电配套施工中都能见到同结构构件的应用。从结构形态来看，构件采用多次折弯成型的钣金工艺加工，整体通过三个不同朝向的安装面形成空间支撑结构，每个安装平面上都预制了葫芦形挂装孔，这类孔型的设计初衷是适配快速挂装作业：安装时先将配套紧固件在基准面预紧到预留间隙，将支架的葫芦孔大端对准紧固件头部套入后下滑卡入窄段，无需完全拆下紧固件即可完成支架的初步定位，后续再锁紧紧固件即可完成固定，相比常规圆孔安装能减少高空或狭窄空间内的紧固件拆装操作量，降低作业难度。

　　设计阶段首先要明确安装边界条件，三个折边的弯折角度严格按照90度直角控制，折弯处预留的内R角匹配常规钣金冲压折弯的工艺圆角，避免折弯处出现应力集中开裂的问题，同时每个安装面的平面度公差控制在合理范围，保证挂装后支架与安装基面贴合紧密，不会出现翘曲导致的固定不稳。构件的尺寸设计充分考虑了安装避让需求，相邻折边之间的间距预留了足够的操作空间，在锁紧紧固件时工具不会和相邻立面产生干涉，同时每个挂孔的位置都经过受力校核，当支架挂载额定负载时，三个安装面的受力均匀分布，不会出现单孔受力过载导致的变形。从实际使用角度出发，这类支架的材质多选冷轧钢板，表面根据使用场景做镀锌或者喷塑处理，户外使用时会额外增加防腐涂层，应对不同环境下的防锈需求。

　　不同于一体铸造成型的支架，钣金折弯的结构在保证结构强度的同时，整体重量更轻，材料利用率更高，适合批量加工生产。在安装适配性上，葫芦孔的尺寸参数适配市面常用的自攻螺钉、膨胀螺栓等紧固件规格，无需额外定制特殊连接件，现场施工时可以直接用通用标准件完成装配。折边的高度设计也经过考量，既保证了支架整体的抗扭刚度，在承受侧向负载时不会出现折弯处变形，又不会因为折边过高占用过多的安装空间，在狭窄的安装间隙内也能顺利完成布设。实际选型时，需要根据挂载物的重量匹配对应板材厚度的支架，常规轻型负载选用1.5mm厚度板材即可满足需求，负载稍大的场景可以选用2mm或者2.5mm厚度的板材，同时安装时要保证基准面的承重能力满足负载要求，

　　避免基面脱落导致的挂载失效。这类多面安装的支架相比单面壁挂支架，优势在于可以同时连接三个不同朝向的基面，在墙角、设备框架转角这类位置安装时，能通过多面固定提升整体连接可靠性，分散单点受力，在有振动的设备旁使用时，多面固定的结构也能更好地抵抗振动带来的紧固件松动问题，长期使用的稳定性更优。建模过程中，需要重点关注折弯扣除值的准确设置，保证展开后的下料尺寸和实际折弯后的成品尺寸一致，葫芦孔的冲压方向也要和板材的折弯方向匹配，避免冲压工序和折弯工序出现干涉，同时所有的锐边都要做倒钝处理，防止安装作业时划伤施工人员。
