小型家用智能自动割草设备结构设计

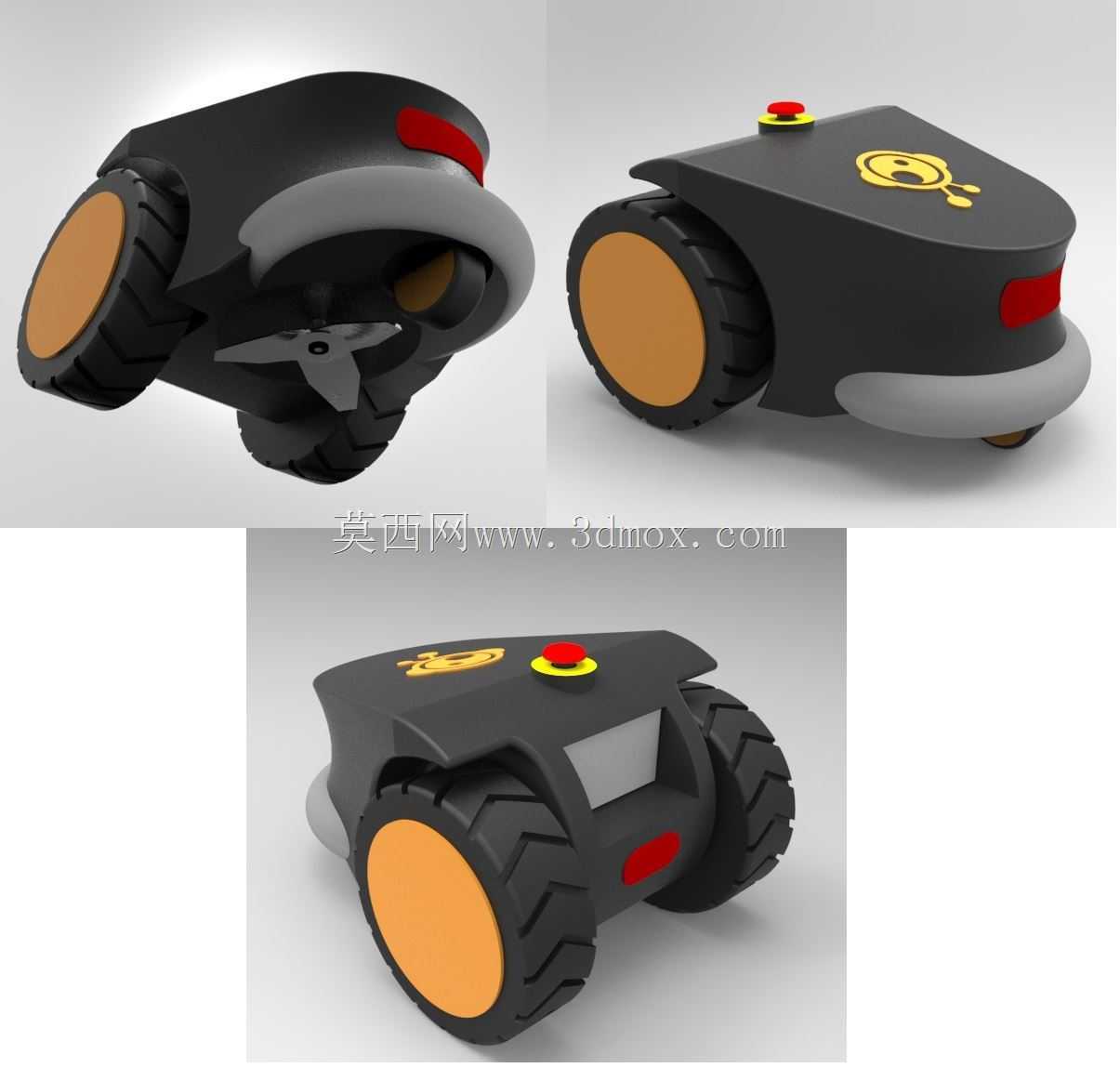

　　这款轮式自动割草设备主要面向私人庭院、小型公共绿地、别墅园区的草坪维护场景，替代传统手推式割草设备，降低人工修剪草坪的劳动强度，适配面积在500平以内的平整草坪作业需求，日常使用中无需人员全程跟随操控，可按照预设路径完成草坪修剪作业，减少园林维护的人力投入。从结构设计层面来看，整机采用紧凑的低矮机身布局，机身整体高度控制在200mm以内，长度约380mm，宽度约320mm，能够顺利进入低矮灌丛下方、庭院围栏边缘等传统手推割草机难以触及的区域作业，机身外壳采用大弧度圆角过渡设计，避免作业过程中剐蹭庭院内的景观设施、花卉植株，同时降低碰撞时对机身外壳的冲击损伤。行走系统采用大直径深花纹橡胶轮设计，轮缘宽度45mm，

　　轮胎表面的交错防滑纹路能够在湿润草坪、轻微坡度的草面提供足够附着力，避免作业过程中出现打滑、跑偏的问题，两个驱动轮对称布置在机身中部两侧，机身前后端设置弧形滑动支撑结构，在越过草坪上的微小凸起、浅沟时能够平稳过渡，不会出现卡滞、倾翻的情况。切割组件隐藏布置在机身底部的防护舱内，切割刀片距离机身下边缘预留15mm的安全间隙，作业时刀片旋转切割草叶，切割高度可通过轮组的安装高度调节，适配20mm到60mm不同留茬高度的草坪养护需求，切割舱周边设置环形防护裙边，能够阻挡切割过程中飞溅的草屑、小石子，避免飞出物造成安全隐患。机身顶部设置醒目的急停按钮，凸起高度12mm，采用红底黄圈的高对比度配色，设备出现异常情况时可快速按压切断动力输出，

　　顶部的标识区域集成了状态提示功能，可直观反馈设备的电量、作业状态。尾部设置的红色反光标识，能够在光线不足的环境下提升设备辨识度，避免人员误碰。设计过程中充分考虑了家用设备的使用边界，整机重量控制在8kg以内，单人即可轻松搬运转移，机身外壳采用耐候性工程塑料材质，能够适应户外日晒雨淋的使用环境，不会轻易出现老化脆裂的问题。内部动力模块采用分层布置结构，电池仓与行走驱动模块、切割驱动模块之间设置隔热隔板，避免长时间作业时电机热量传导影响电池使用寿命，走线全部采用内置线槽布置，没有外露的线束，避免草屑缠绕、水汽侵蚀造成的线路故障。设备的重心布置在两个驱动轮轴线靠前20mm的位置，作业过程中转向灵活，原地转向时不会对草坪造成过度碾压，

　　行走轮的轮距设置为260mm，作业时的轮迹重叠量控制在30mm，能够避免出现漏剪的草带，同时减少重复碾压对草皮的损伤。在实际使用场景中，这类设备不需要复杂的安装调试，用户只需根据庭院草坪的范围设置好作业边界，设备即可自动完成往返式修剪作业，遇到障碍物时可通过前端的弧形缓冲结构触发转向信号，自动绕开景观石、树木等固定障碍，作业完成后可自动返回充电位置，不需要人工干预。机身底部的草屑导流结构能够将切割下来的碎草均匀抛撒在草坪表面，碎草自然腐烂后可作为草坪的肥料，不需要额外收集草屑，进一步降低后续清理的工作量。设计时还考虑了维护便捷性，底部切割舱的护板采用快拆结构，不需要额外工具即可打开清理缠绕的草屑、更换磨损的切割刀片，日常维护只需要定期清理轮组缝隙内的积草、检查刀片磨损情况即可，没有复杂的保养流程，适合非专业用户日常使用。整机的防水等级达到IPX4，小雨天气下也可正常作业，不会因为溅水造成电路故障，机身表面没有突出的尖锐结构，家中有孩童、宠物的庭院使用时也能降低磕碰受伤的风险。
