带散热鳍片的方形缸头结构设计

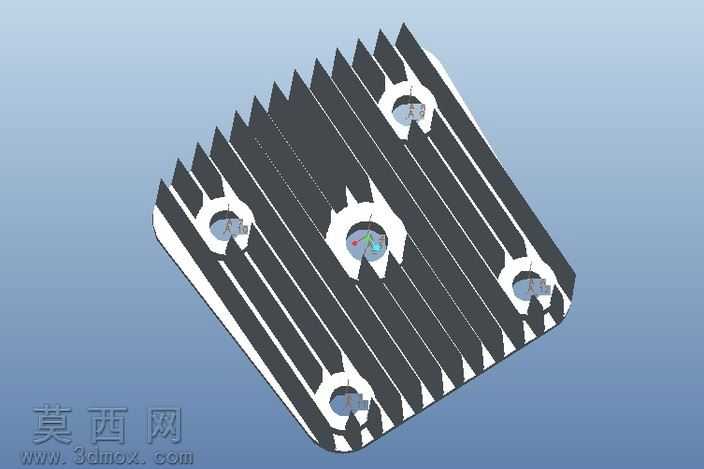

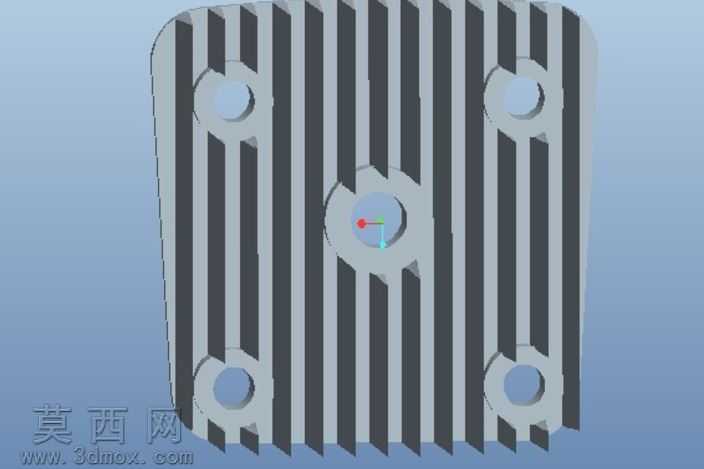

本次缸头三维建模从基础实体特征搭建入手，首先绘制方形安装基座的草绘截面，通过拉伸命令生成主体基座的基础实体，基座四个角位置预留沉头安装孔位，孔位深度与孔径参数按照常规缸头安装配合尺寸设定，保证后续装配时的定位精度。在基座的一侧平面设计阵列式散热鳍片结构，鳍片采用等厚度、等间距的线性阵列方式生成，每片鳍片的拔模角度经过反复调整，既保证散热接触面积最大化，也兼顾建模过程中的特征生成稳定性，避免出现薄壁特征报错的问题。基座中心位置设计内凹式腔体结构，腔体采用旋转切除命令生成，腔体内壁设置阶梯式定位凸台，中心位置预留凸起的轴类配合结构，该结构用于后续与气门、喷油组件等核心部件的装配定位，凸台的同轴度公差在建模时通过基准轴约束进行控制，保证与安装孔位的位置精度。建模过程中优先使用基础特征命令完成主体搭建，减少冗余的辅助特征，整体模型的特征树逻辑清晰，从基础实体到局部切除，再到阵列特征、细节倒角依次排布，方便后续对模型参数进行调整修改。材质渲染阶段为模型赋予哑光灰铸铁材质，调整材质的粗糙度与反光参数，还原金属铸件的真实质感，散热鳍片的边缘做微小圆角处理，避免锐边在实际生产中出现应力集中的问题，同时也让渲染效果更贴近真实加工后的零件状态。设计过程中重点考量缸头的散热需求与安装稳定性，方形基座的平面度通过基准面约束保证，安装孔的位置度公差控制在合理范围内，中心腔体的密封面预留精加工余量，为后续的工程图绘制与实际加工提供参数依据，整体结构在满足功能需求的前提下，尽可能简化建模步骤，保证模型的可编辑性与通用性，适配不同三维软件的格式转换需求，避免特征丢失的问题。
