带散热鳍片结构的汽车气缸头设计

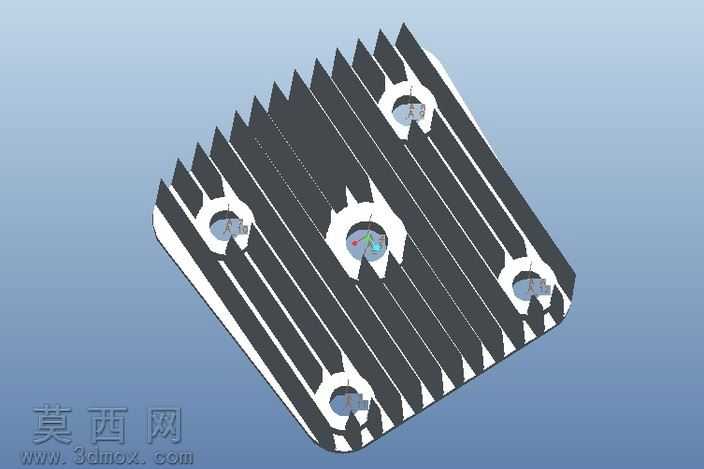

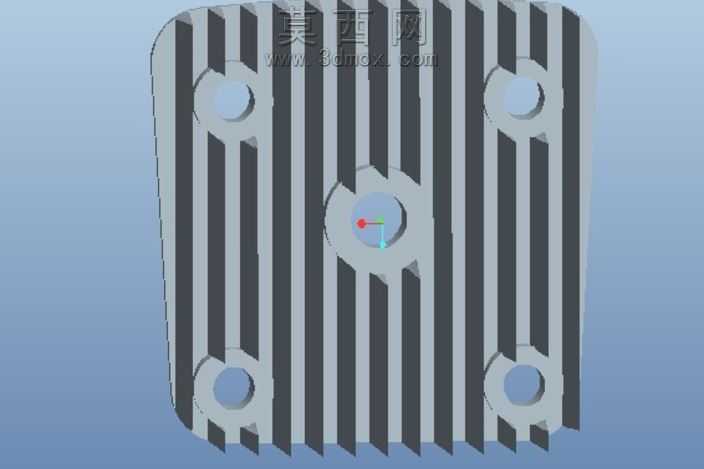

本次展示的气缸头三维建模作品，采用Creo Elements软件完成全流程设计，整体建模耗时仅45分钟，全程依托基础的挤压、圆和模式等常用命令完成，没有调用复杂的高级建模模块，充分体现了标准化建模思路对设计效率的提升作用。从结构设计来看，该气缸头主体采用近似方形的基座布局，基座上方均匀排布了多道平行的竖向散热鳍片，鳍片厚度统一、间距均等，这种等距阵列的结构既可以最大化拓展散热接触面积，帮助气缸在工作过程中快速导出热量，避免高温工况下的性能衰减，也能通过阵列化的结构设计提升零件整体的结构强度，降低受力形变的概率。基座上共设置了五个带沉台的安装孔位，孔位布局经过受力校核，中心孔位与四个边角孔位形成稳定的固定受力体系，能够保证气缸头安装后与气缸主体的贴合紧密性，避免工作过程中出现漏气、松动等问题。建模过程中，设计师先绘制了气缸头的主体截面轮廓，通过拉伸命令生成基座实体，再绘制单片散热鳍片的截面，通过线性阵列命令快速生成全部鳍片结构，之后对安装孔位进行定位，通过切除命令生成带沉台的孔结构，最后对所有锐边进行统一的圆角处理，既避免了应力集中问题，也让零件的外观更加规整协调。材质渲染阶段，主体采用了哑光银灰色的金属材质模拟铝合金压铸的真实质感，散热鳍片的缝隙处做了轻微的阴影处理，突出结构的层次感，安装孔的沉台位置做了高光处理，清晰展现孔位的加工精度，整体渲染效果简洁写实，能够直观呈现零件的结构特征与设计细节。该设计兼顾了散热性能、安装稳定性与加工便利性，鳍片的厚度、间距参数都参考了常规小型气缸的散热需求设定，孔位的尺寸与布局也适配通用的气缸安装标准，既可以作为气动系统设计的参考零件，也能用于机械结构教学的演示案例，帮助学习者理解阵列命令、切除命令在零件建模中的实际应用，掌握从功能需求出发推导结构设计的完整思路。
