电脑散热用迷你轴流风扇结构设计

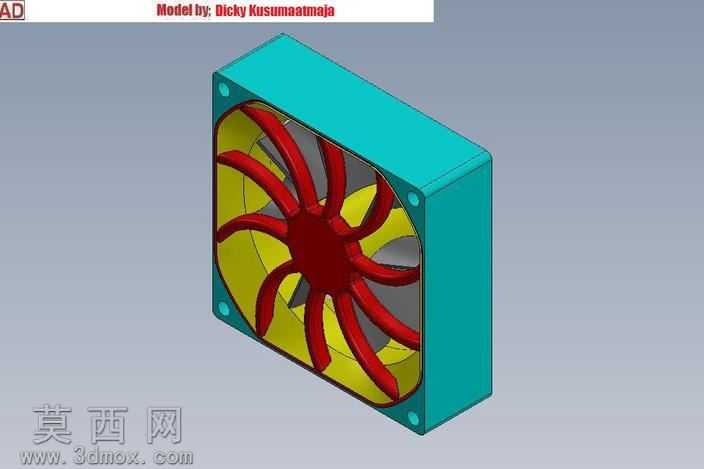

本作品为面向电脑CPU散热场景设计的迷你轴流风扇三维模型，建模过程围绕轴流风扇的实际功能逻辑展开，先完成整体外框的基准搭建，采用方形带安装孔的外框结构，四个角预留标准安装定位孔，适配电脑机箱、CPU散热模组的常规安装尺寸，外框厚度匹配迷你风扇的薄型化设计需求，框体内部做导流圆弧过渡，避免气流在框内形成紊流损耗。扇叶部分采用九叶弧形轴流设计，建模时先绘制单片扇叶的翼型截面，通过扭转、放样生成符合空气动力学的曲面形态，每片扇叶的安装角度经过参数化调整，兼顾进风量与转动静音表现，扇叶与中心轮毂做一体化平滑过渡，减少转动时的应力集中，轮毂中心预留轴孔安装位，匹配微型电机的装配尺寸。模型的材质渲染区分不同功能部件，外框采用哑光青蓝色工程塑料材质，还原PC+ABS材质的磨砂质感，扇叶采用亮面红色硬质塑料材质，突出旋转部件的视觉辨识度，框体内侧的导流环采用明黄色半哑光材质，清晰区分风道结构与外框结构。结构设计上充分考虑实际装配逻辑，外框与扇叶之间预留均匀的转动间隙，避免扇叶转动时与框体发生剐蹭，四个角的安装孔做沉头设计，适配自攻螺丝的安装需求，框体背部预留电机安装卡位，可直接匹配标准微型直流电机的固定尺寸，整体模型的所有配合尺寸均参考消费级散热风扇的行业通用公差设定，可直接用于后续的结构验证、3D打印手板制作或者散热方案的模拟演示。建模过程中对扇叶曲面做了连续性优化，保证曲面G2连续，避免渲染时出现曲面断层，同时对所有棱边做了微小的圆角处理，还原注塑零件的真实工艺特征，没有尖锐的直角结构，符合实际注塑生产的脱模要求。
