航空发动机涡轮转子结构三维建模作品

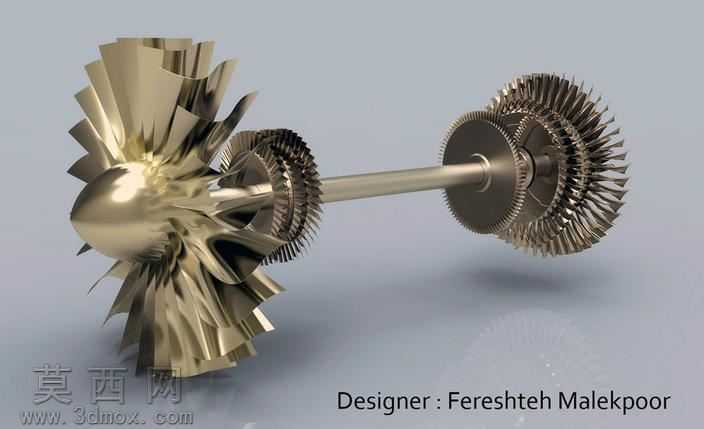

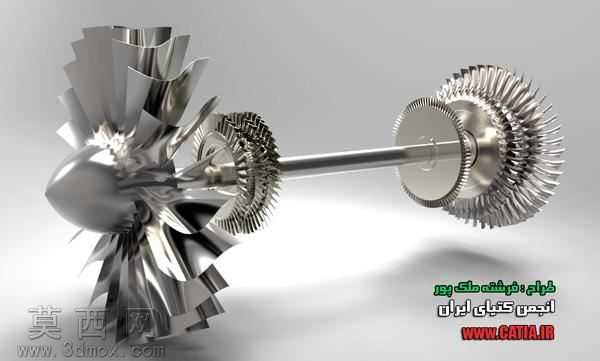

本作品为涡轮风扇核心转子总成的三维建模成果，建模过程严格遵循涡轮机械的结构设计逻辑，首先完成核心转轴的基准建模，以同轴度公差要求为约束搭建整体装配基准轴，确保各级轮盘、叶片、传动齿轮的装配基准完全统一。建模阶段针对前端进气端的大尺寸扭曲涡轮叶片，采用曲面放样结合阵列驱动的方式完成建模，精准还原叶片的翼型截面扭转角度与叶根安装定位结构，每片叶片的前缘后掠角、叶身厚度渐变过渡都严格参照涡轮气动设计的参数要求，保证叶片型面的流体力学合理性。中部的传动齿轮组采用渐开线齿廓参数化建模，精准还原齿顶圆、齿根圆的尺寸参数与轮齿啮合间隙，齿轮与转轴的配合面采用过盈配合的结构设计，还原真实涡轮转子的扭矩传递结构。后端的多级涡轮叶轮采用径向叶片阵列结构，叶尖的薄边结构、轮盘的减重凹槽都做了精细化建模，还原高速旋转部件的轻量化设计特征。材质渲染阶段，整体部件采用高温合金金属材质，调整金属粗糙度参数模拟航空发动机涡轮部件的金属哑光质感，对叶片型面做轻微的反光处理，还原精密机加工后的金属表面纹理，转轴部分做了镀铬亮面处理区分不同部件的材质差异，齿轮啮合面做了细微的磨损质感处理提升真实感。渲染阶段采用三点布光方案，主光源模拟工业摄影的侧方硬光，突出叶片的曲面层次与齿轮的齿廓结构，辅光源补全暗部细节避免结构阴影过黑丢失细节，背景采用浅灰色渐变背景突出金属部件的轮廓，最终渲染效果清晰展现涡轮转子的完整装配结构，各级部件的装配关系、定位结构都清晰可见，可用于涡轮机械结构教学、动力部件原理演示等场景，建模过程中所有结构都做了可编辑参数化处理，可根据不同的工况需求调整叶片数量、扭转角度、齿轮模数等参数，具备较高的二次修改实用性。
