16毫米管径3D打印用管固定支座结构

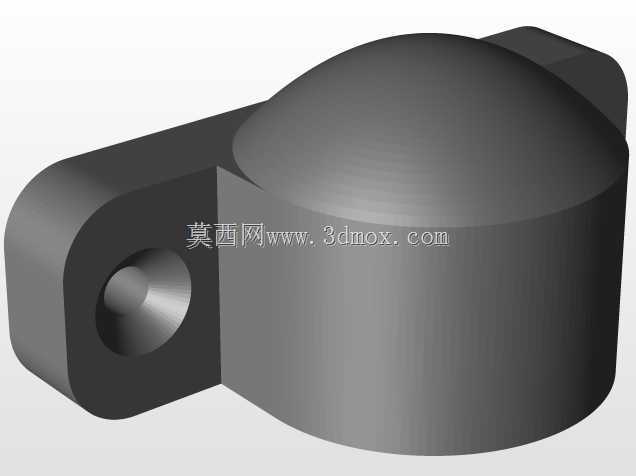

　　在桌面级3D打印设备的外围管路布设、小型自动化实验台的气路排布、家用DIY置物架的杆件固定场景中，这类适配16毫米外径管材的固定支座是十分常用的支撑连接件，区别于传统金属冲压或注塑成型的管夹，该结构专门针对FDM3D打印的工艺特性做了适配优化，无需额外支撑即可完成打印成型，打印完成后仅需简单去除底部少量 raft 残留即可直接投入使用，大幅降低了小批量定制场景下的制造成本与交付周期。从实际功能来看，该支座主要承担径向承托与轴向限位的双重作用，两个对称布置的固定端分别设置了沉头安装孔，可适配M3或M4规格的沉头螺丝，安装时螺丝头部可完全没入沉孔内，不会突出支座表面干涉管材的装拆，也避免了尖锐的螺丝端部划伤操作人员或相邻管线。

　　中间的弧形抱合面做了0.2毫米的半径余量设计，既可以保证管材插入时不会出现过盈卡滞，也能在锁紧后提供足够的抱紧力，防止管材沿轴向窜动或受径向载荷时出现偏转，针对16毫米的标准管径，弧形面的曲率完全匹配圆管外轮廓，接触面积达到管材外圆周长的三分之一，相比点接触式的固定结构，受力分布更均匀，不会在薄壁管材表面产生压痕，尤其适合PVC、亚克力、薄壁铝合金这类表面易损伤的轻质管材固定。设计过程中充分考虑了安装边界的限制，单个固定耳的安装孔中心距支座中心的横向距离为18毫米，纵向安装孔间距为32毫米，安装时仅需在安装基面预留40*20毫米的平整区域即可完成固定，不会占用过多的安装空间，适合在空间紧凑的设备内部、狭小的墙面转角位置布设。

　　支座两端的限位凸台高度为5毫米，刚好高出管材外圆上缘1毫米，既可以对管材的端部位置进行限位，也不会阻碍管材沿径向的快速取放，日常维护时无需完全拆卸支座，仅需松开一侧的固定件即可将管材从支座内取出，大幅提升了管路调整、维护的效率。材质选择上，该结构打印时推荐使用PLA或PETG耗材，PLA耗材打印难度低、成型精度高，适合室内常温环境下的轻载固定场景，PETG耗材韧性更好、耐温性更强，可适配有一定振动、环境温度稍高的设备内部固定需求，针对有更高强度需求的场景，也可采用ABS或尼龙耗材打印，仅需根据耗材的收缩率适当调整安装孔与弧形抱合面的尺寸余量即可。在实际应用中，这类管座除了用于3D打印设备的送料管固定、冷却水管排布之外，

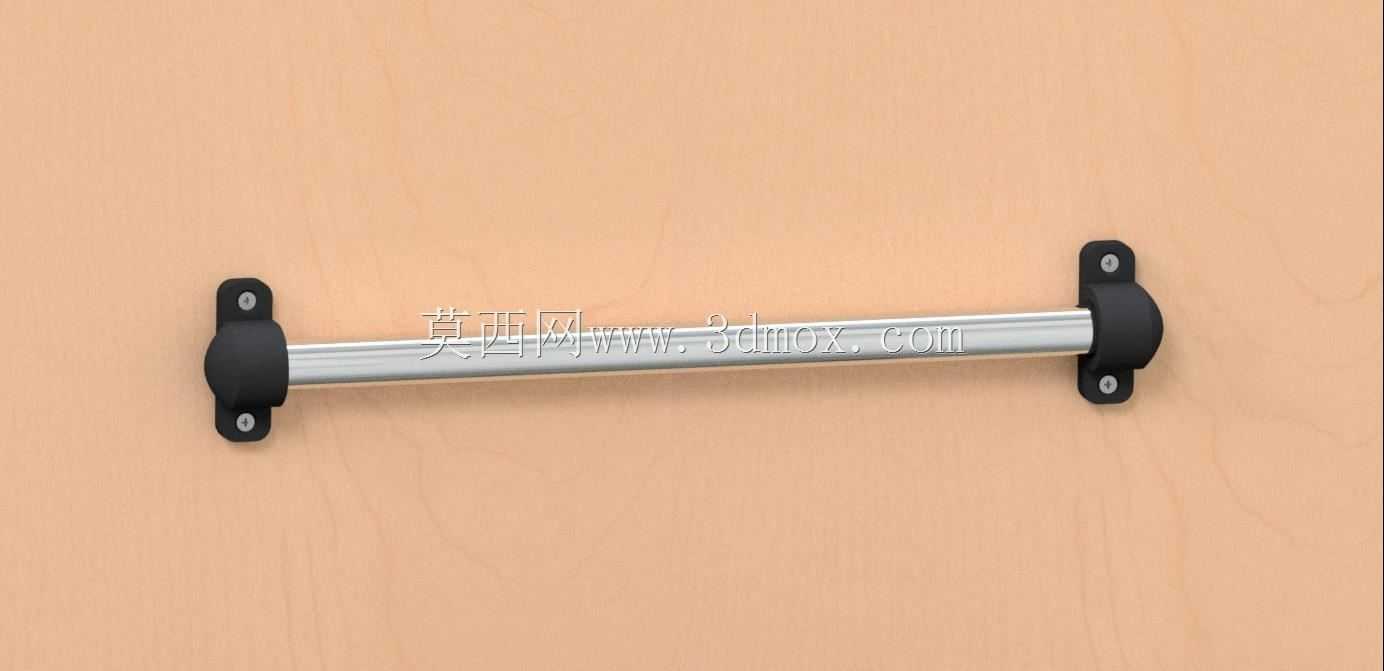

　　还可用于小型工作台的挂杆固定、衣柜内的挂衣杆支撑、展示架的横杆固定等民用DIY场景，结构通用性极强，两个支座配合使用即可完成单根长度1米以内管材的稳定支撑，若管材长度更长、载荷更大，可按每间隔500毫米布置一个支座的方式布设，即可保证管材的挠度控制在允许范围内，不会出现中部下垂变形的问题。结构细节上，所有转角位置都做了R1的圆角过渡，既避免了3D打印时的应力集中问题，防止打印件在受力时从转角位置开裂，也去除了尖锐的棱角，提升了安装使用过程中的安全性，固定耳的厚度设置为3毫米，经过实际受力测试，单个支座可承受50N的垂直向下载荷而不出现断裂或明显变形，完全满足多数轻载管路、杆件的固定需求。
