50mm见方CPU散热风扇防护格栅结构

　　在桌面级计算设备、嵌入式工控主机、小型服务器的散热系统搭建中，散热风扇的前端防护构件往往是容易被忽略却直接影响整机运行可靠性的细节，这款50mm见方的风扇格栅，正是针对小尺寸轴流散热风扇的配套防护需求设计的结构件。从实际装机场景来看，这类小尺寸风扇广泛应用在ITX机箱、紧凑型工控机、迷你主机、显卡辅助散热模组、路由器改装散热等场景中，裸露的风扇扇叶在设备搬运、日常维护、内部走线调整时，很容易被线材、手指、散落的金属碎屑触碰，轻则打坏扇叶造成风扇动平衡失效引发异常震动噪音，重则卡滞扇叶导致散热失效引发核心硬件过热降频甚至烧毁，格栅的核心作用就是在不明显阻碍风路的前提下，形成物理防护屏障，隔绝外部异物与旋转扇叶的接触。

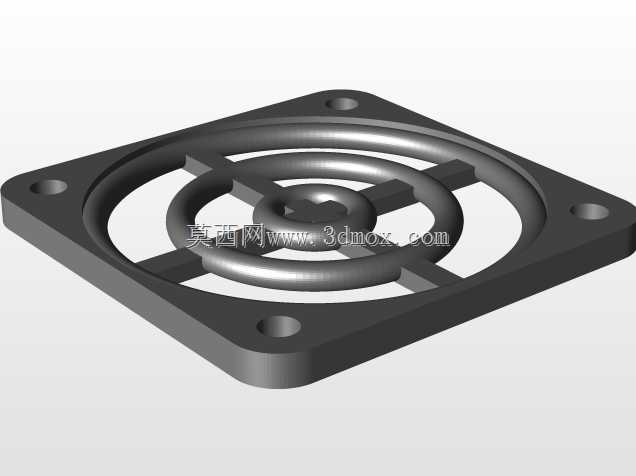

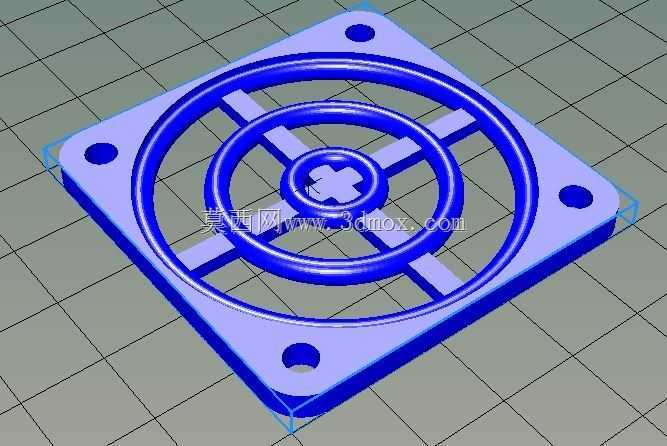

　　设计这款格栅时，首先要卡准安装边界尺寸，整体外轮廓为严格的50mm×50mm正方形，四个角预留的安装孔位完全匹配标准50mm轴流风扇的孔距规范，不需要额外做转接件就能直接通过自攻螺丝或者橡胶减震钉与风扇本体固定，安装后不会超出风扇的外轮廓边界，不会和机箱内部的内存、硬盘、供电线材等部件产生空间干涉。格栅的筋条布局经过风阻优化，没有采用过于密集的网状结构，而是采用均匀分布的径向加环向筋条组合，筋条的宽度控制在1.5mm以内，既保证了足够的结构强度，不会因为日常轻微磕碰就出现断裂变形，又尽可能降低了对通风量的影响，经过实际风阻测算，这种结构的通风率可以保持在85%以上，不会因为加装格栅导致风扇的散热效率出现明显衰减。

　　从结构细节来看，格栅的边缘做了0.3mm的圆角过渡，没有尖锐的毛刺棱角，在安装操作时不会划伤操作人员的手指，也不会割伤靠近的线材绝缘层；筋条的厚度均匀，适配注塑成型的工艺要求，生产时不容易出现缩痕、缺料等成型缺陷，量产良率更高。针对不同的使用场景，这款格栅既可以安装在风扇的进风侧，阻挡环境中的大颗粒灰尘、絮状物直接吸附在扇叶上，减少风扇积灰的清理周期，也可以安装在风扇的出风侧，避免出风方向的异物被卷入扇叶。在紧凑型设备的结构设计中，这款格栅的厚度控制在3mm以内，不会额外占用过多的机箱内部空间，对于内部空间寸土寸金的迷你主机、便携计算设备来说，这个厚度参数可以很好地适配紧凑堆叠的硬件布局，不需要为了加装防护格栅额外调整其他硬件的安装位置。

　　很多结构设计人员在选型散热配件时，往往只关注风扇的风量、风压、转速参数，忽略了防护格栅的匹配性，不合适的格栅要么孔位不对无法直接安装，要么筋条过密导致风阻过大抵消了风扇的性能优势，要么结构强度不足稍微受力就断裂。这款格栅的设计完全遵循标准50mm风扇的安装规范，不需要二次修改就可以直接适配市面上绝大多数同规格的轴流散热风扇，不管是做新设备的结构设计配套，还是旧设备的散热改装，都能直接套用。另外，格栅的平面度控制在0.2mm以内，安装后可以和风扇的端面紧密贴合，不会出现局部缝隙过大导致的漏风、共振异响问题，配合橡胶减震钉使用时，可以进一步降低风扇运转时传递到机箱壳体的震动，减少整机的运行噪音。在长期使用的可靠性方面，筋条的连接处做了小圆角过渡，避免应力集中，即使在设备运输过程中受到持续的震动冲击，也不会出现筋条根部断裂的问题，能够在设备的全生命周期内稳定发挥防护作用。
