自助设备3D打印替换铰接固定座结构

　　在自助服务终端的日常运维场景里，外露的铰接固定部件属于高频损耗件，长期承受开合载荷、环境温湿度变化带来的应力，很容易出现轴孔磨损、基座开裂的问题，一旦原厂配件供应周期长，整台设备就会陷入停机待修的状态，直接影响点位的服务效率。这款替换用的固定铰接座，就是针对这类运维痛点设计的适配结构，整体采用一体化成型思路，没有多余的拼接结构，能直接通过3D打印快速制作，不需要开模或者复杂的机加工工序，非常适合现场应急替换、小批量备件制作的场景。

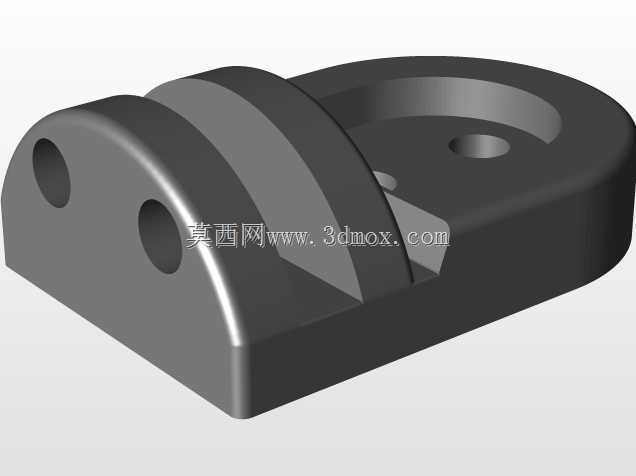

　　从结构功能上看，这个部件同时承担了基座承载和铰接转轴支撑两个核心作用：底部的平板基座是主要的安装基准面，上面预留的两个沉头安装孔，孔位间距匹配常规自助设备舱门的安装螺柱位置，安装时不需要对原有设备的安装面做二次打孔改造，直接对准原有螺孔拧紧紧固件即可完成固定，能最大程度降低现场改造的工作量。基座上方凸起的两个平行耳板是铰接承载的核心结构，两个耳板上的同轴通孔用来穿装铰接销轴，耳板之间预留的槽口宽度刚好匹配舱门连接端的厚度，装配时连接端卡入槽口后穿入销轴，就能实现舱门的顺畅开合转动，耳板的厚度经过载荷校核，能承受日常开合过程中的径向载荷，不会因为频繁启闭出现耳板断裂的问题。

　　设计过程中优先考虑了3D打印的工艺适配性，所有的棱边都做了圆角过渡处理，没有小于打印喷嘴直径的细微结构，打印时不需要额外添加大量支撑结构，哪怕是采用桌面级FDM打印机，使用常规的PLA或者PETG耗材，也能顺利打印出合格的零件，不需要复杂的后处理工序，去除少量支撑毛刺就能直接装配使用。轴孔的直径预留了合理的装配公差，打印完成后不需要二次铰孔就能顺畅穿入标准直径的销轴，同时孔壁的厚度做了加厚处理，能有效降低长期转动带来的孔壁磨损量，延长零件的使用寿命。基座一侧的弧形过渡结构，是为了避让设备舱门开合过程中的运动轨迹，避免舱门转动到最大角度时和基座发生结构干涉，同时弧形结构也能分散基座和耳板连接处的应力集中，避免长期受载后在连接位置出现裂纹。

　　从安装边界来看，零件的整体高度控制在较低的尺寸范围内，不会突出设备安装面过多，不会和舱门内部的其他走线、元器件发生空间干涉，底部安装面的平面度在设计时做了基准约束，打印完成后只要平台调平到位，安装面就能和设备基体完全贴合，不会出现安装翘曲、固定不稳的问题。耳板外侧的圆弧造型，一方面是去除了尖锐的棱角，避免运维人员装配时被划伤，另一方面也减少了打印过程中的悬垂结构，降低打印失败的概率。零件整体的壁厚保持均匀，没有出现壁厚突变的位置，能有效避免3D打印过程中因为冷却速率不一致导致的零件翘曲变形，保证打印完成后的尺寸精度满足装配要求。

　　在实际使用场景中，这类替换件不需要依赖原厂的配件供应链，运维人员只要在现场测量原有损坏零件的关键尺寸，就能快速调整模型参数打印出适配的替换件，整个制作周期只需要几十分钟，相比等待原厂配件发货动辄数天的周期，能大幅缩短设备的停机时间，尤其适合分散在各个商圈、社区的自助服务点位的快速运维需求。同时结构设计上没有采用复杂的异形结构，哪怕是刚接触3D打印的运维人员，也能顺利完成打印和装配，不需要掌握复杂的建模或者机加工技能，就能实现损坏零件的快速自给替换，降低自助设备的运维成本和备件库存压力。
