Ender3Z轴0齿隙Z形螺母适配延长件

　　在桌面级FDM3D打印机的改装场景中，Z轴传动精度直接决定了层厚一致性与最终打印件的表面质量，不少用户在给Ender3机型更换0齿隙Z形螺母时，都会遇到原有安装位行程不匹配、打印高度被压缩的问题，这款延长件正是针对这一实际改装痛点设计的适配结构。从实际装机场景来看，当用户将Ender3的Z轴有效行程拓展至345mm，或是换装市面上常见的0齿隙Z形消间隙螺母时，螺母组件自身的轴向安装尺寸会比原厂T8铜螺母高出25mm左右，如果直接硬装，会导致热床运行到Z轴最高位时出现机械干涉，同时实际可打印高度会被压缩25mm，无法达到改装后的预期行程，这款延长件的核心作用就是填补这部分安装尺寸差，在不改动原有Z轴型材、丝杆安装位的前提下，

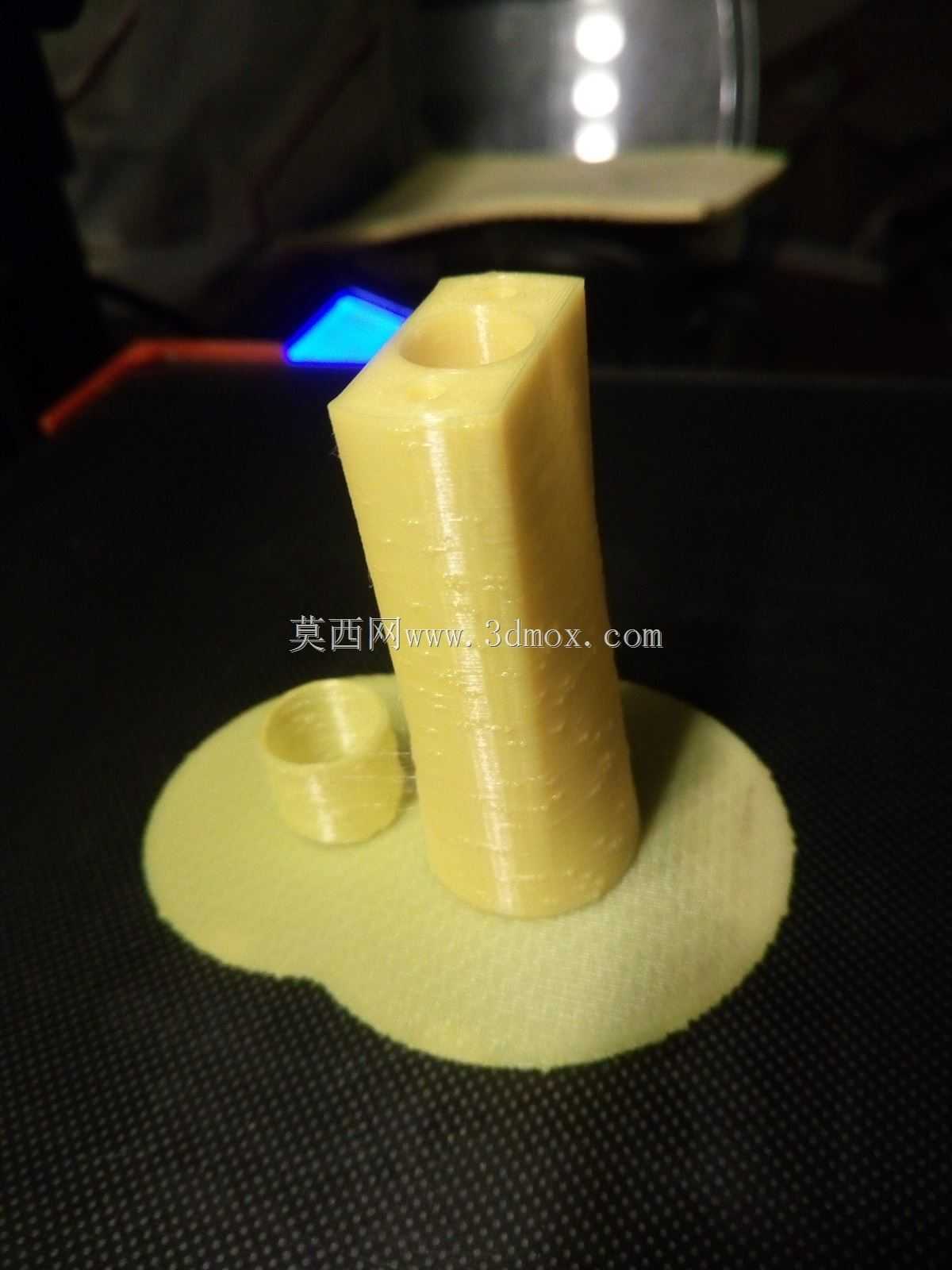

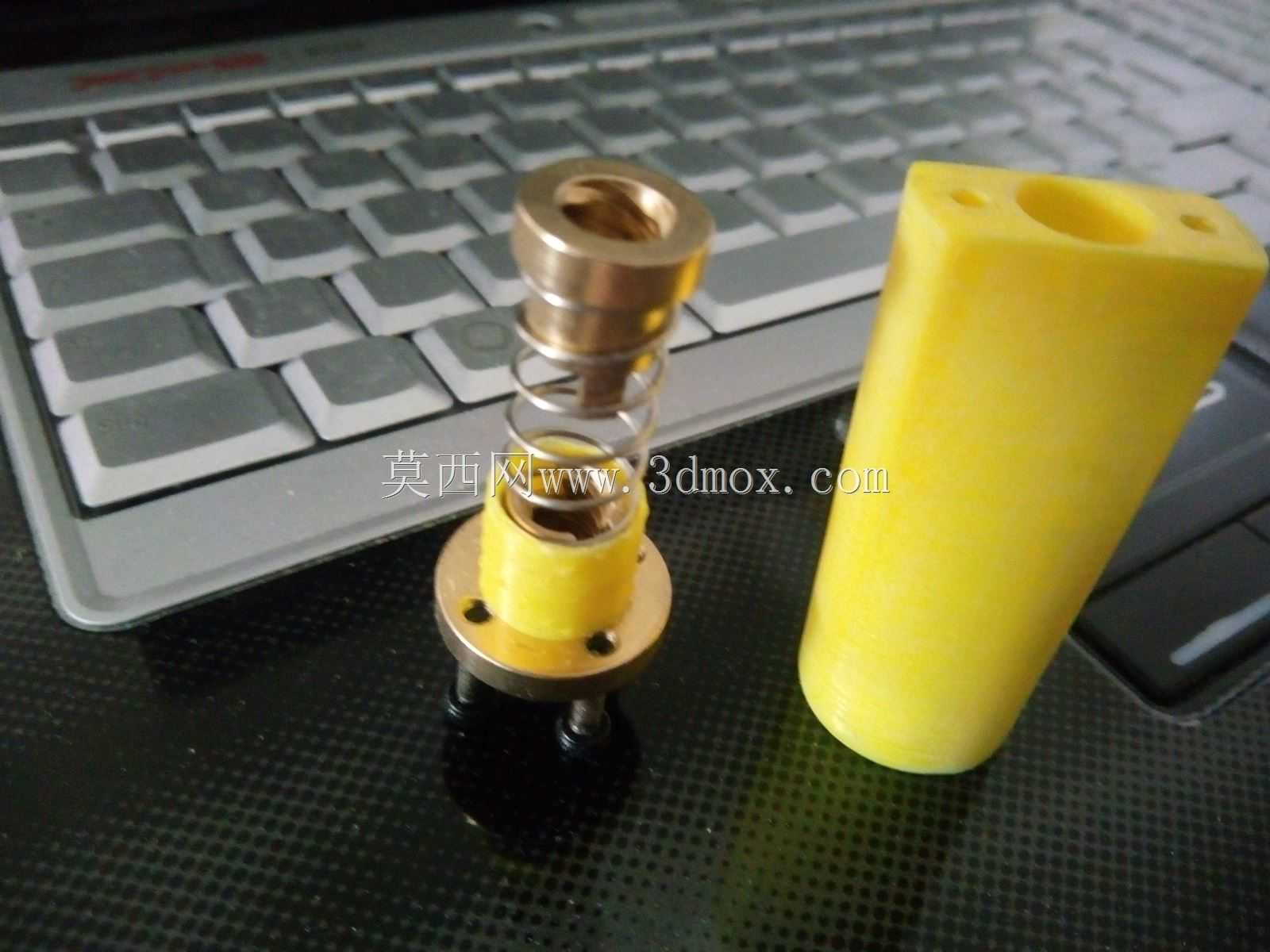

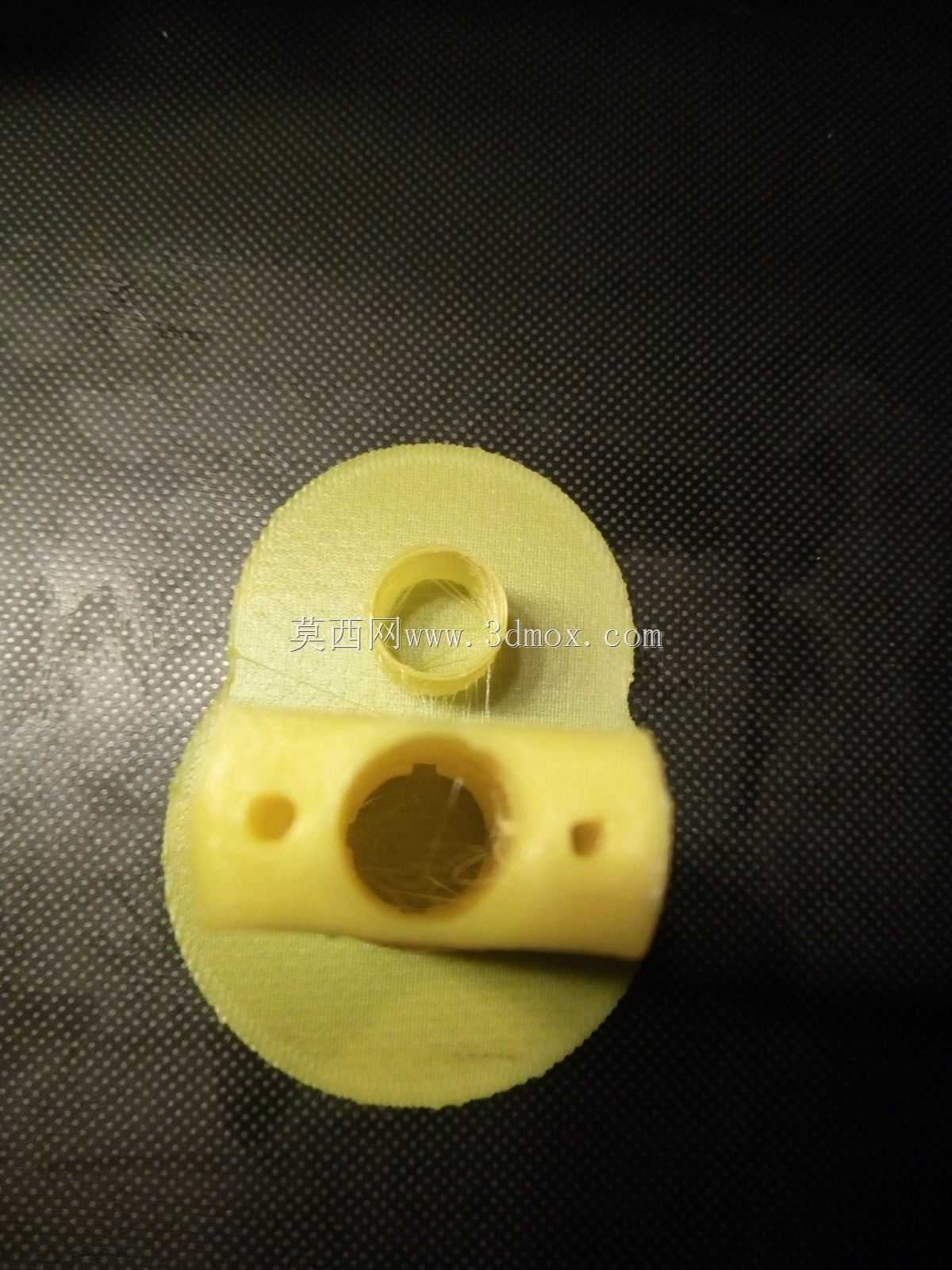

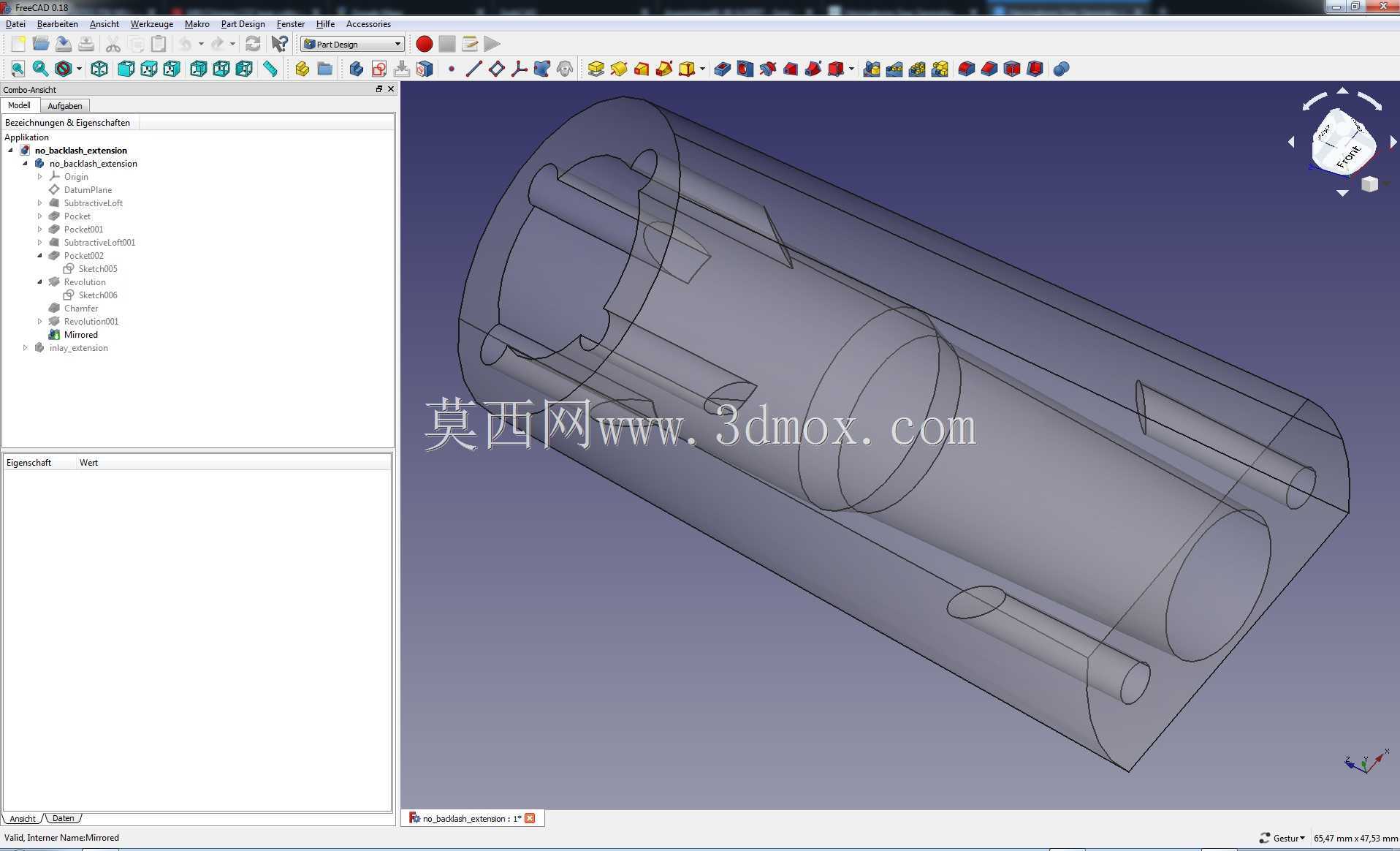

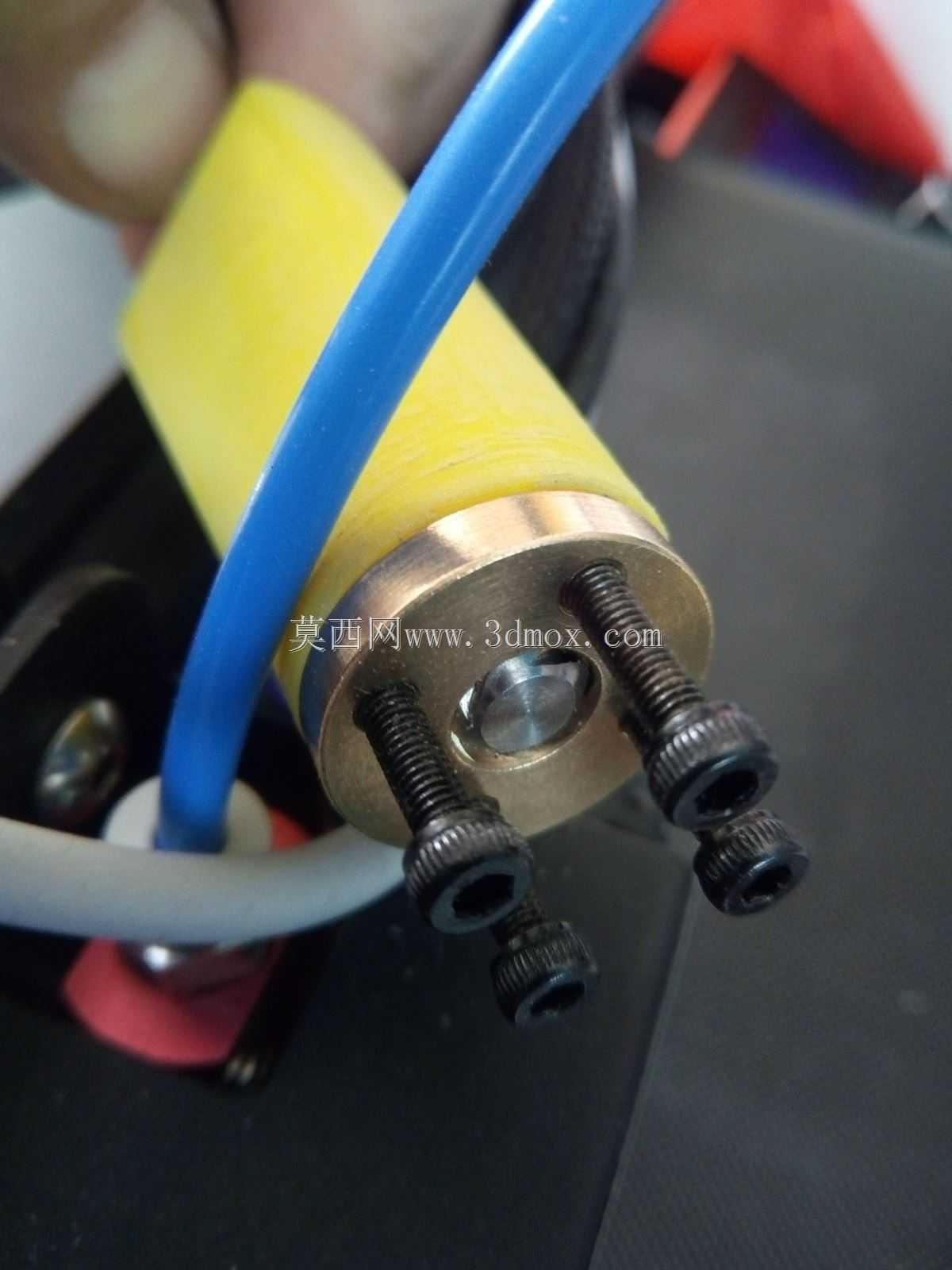

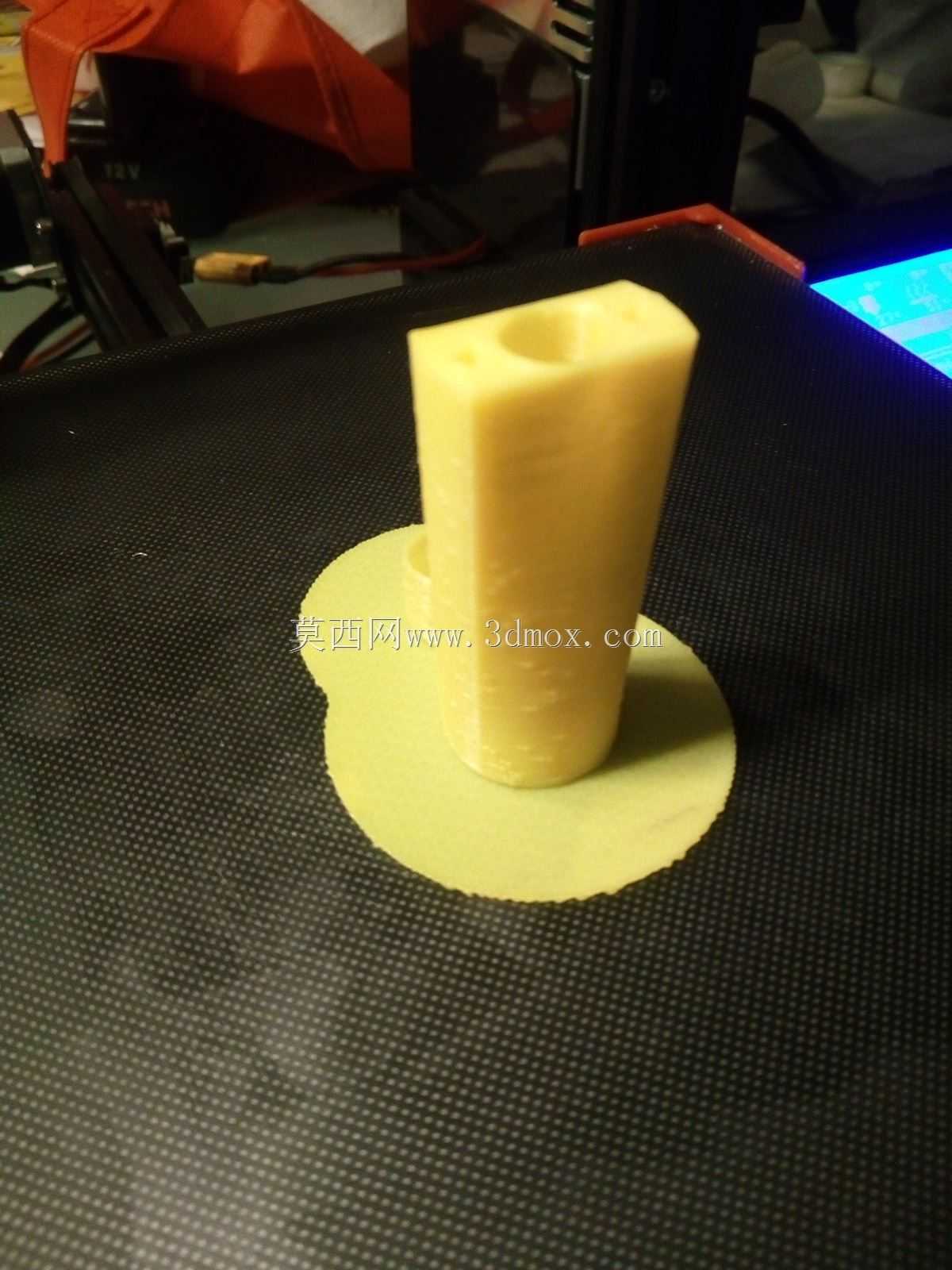

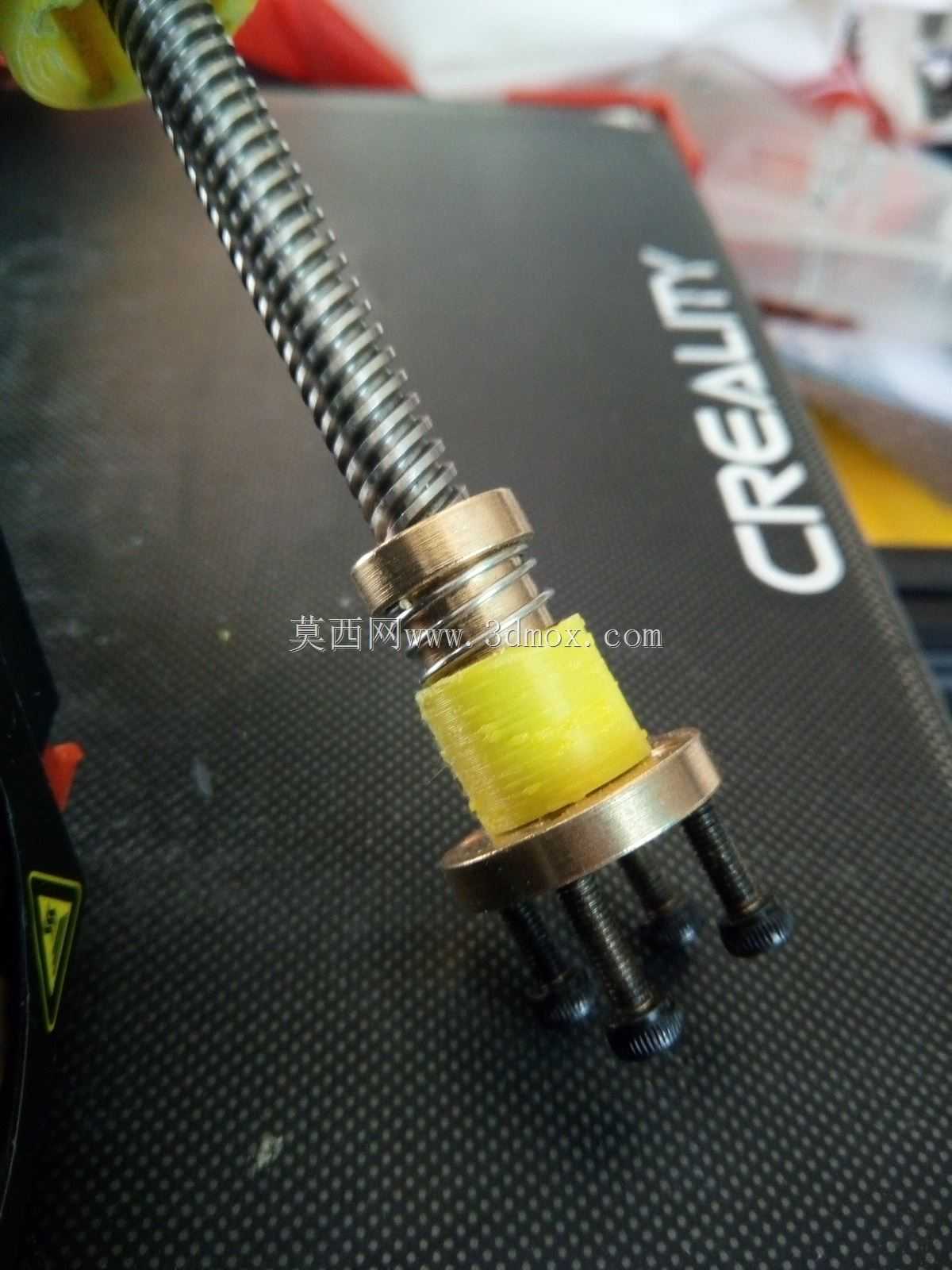

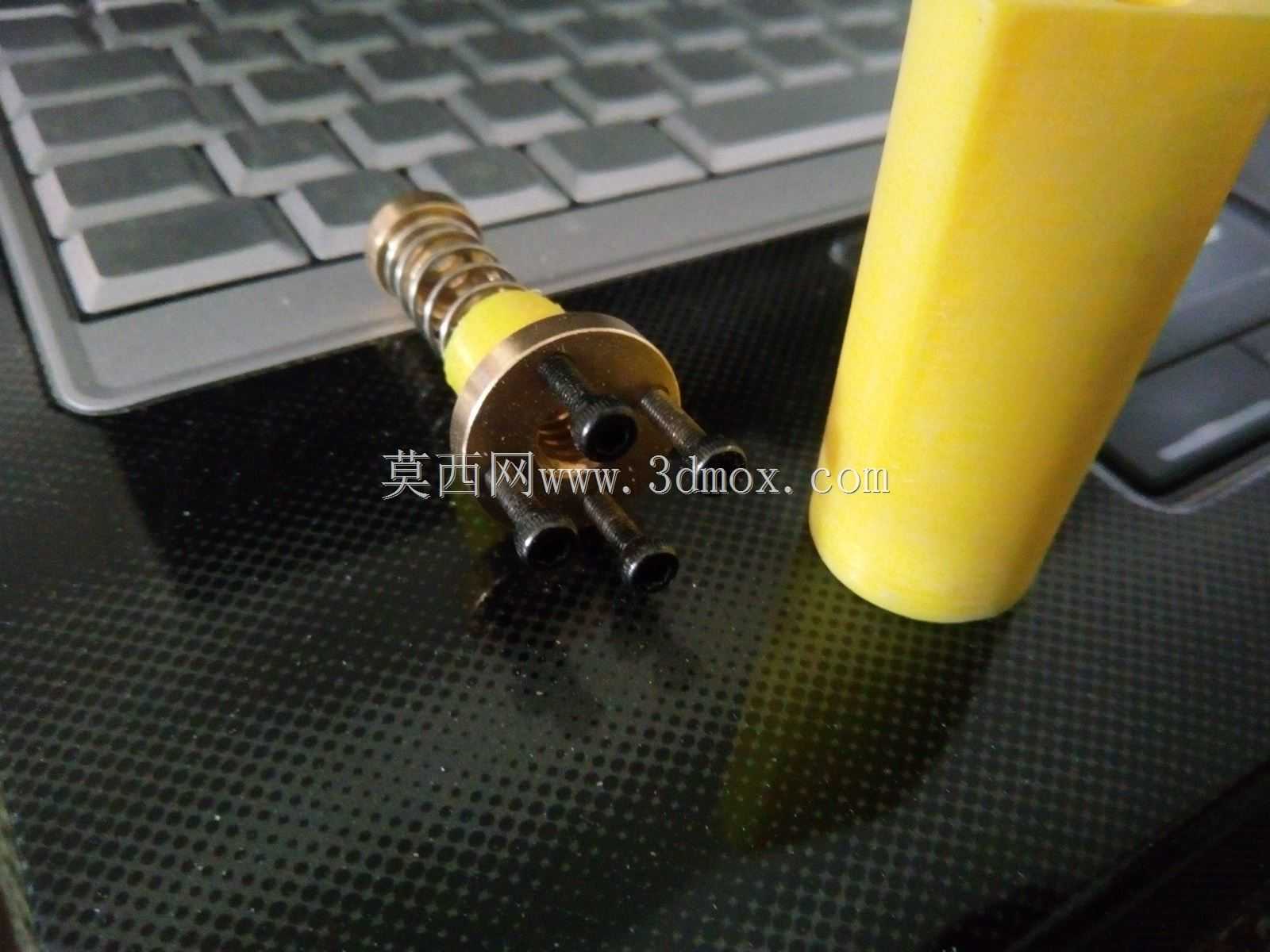

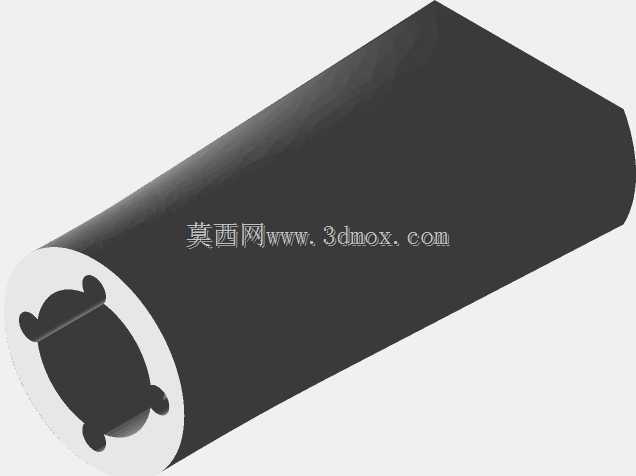

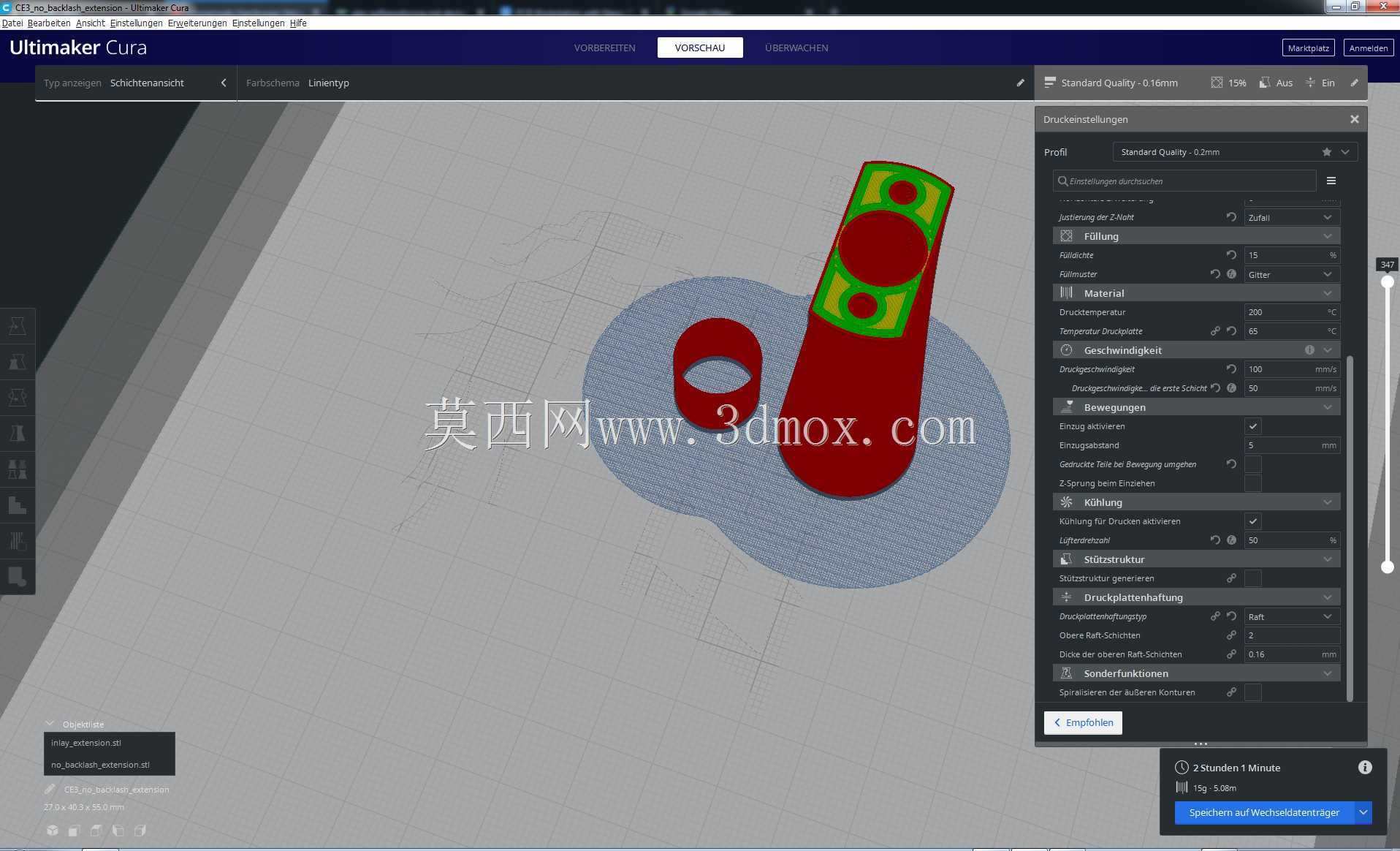

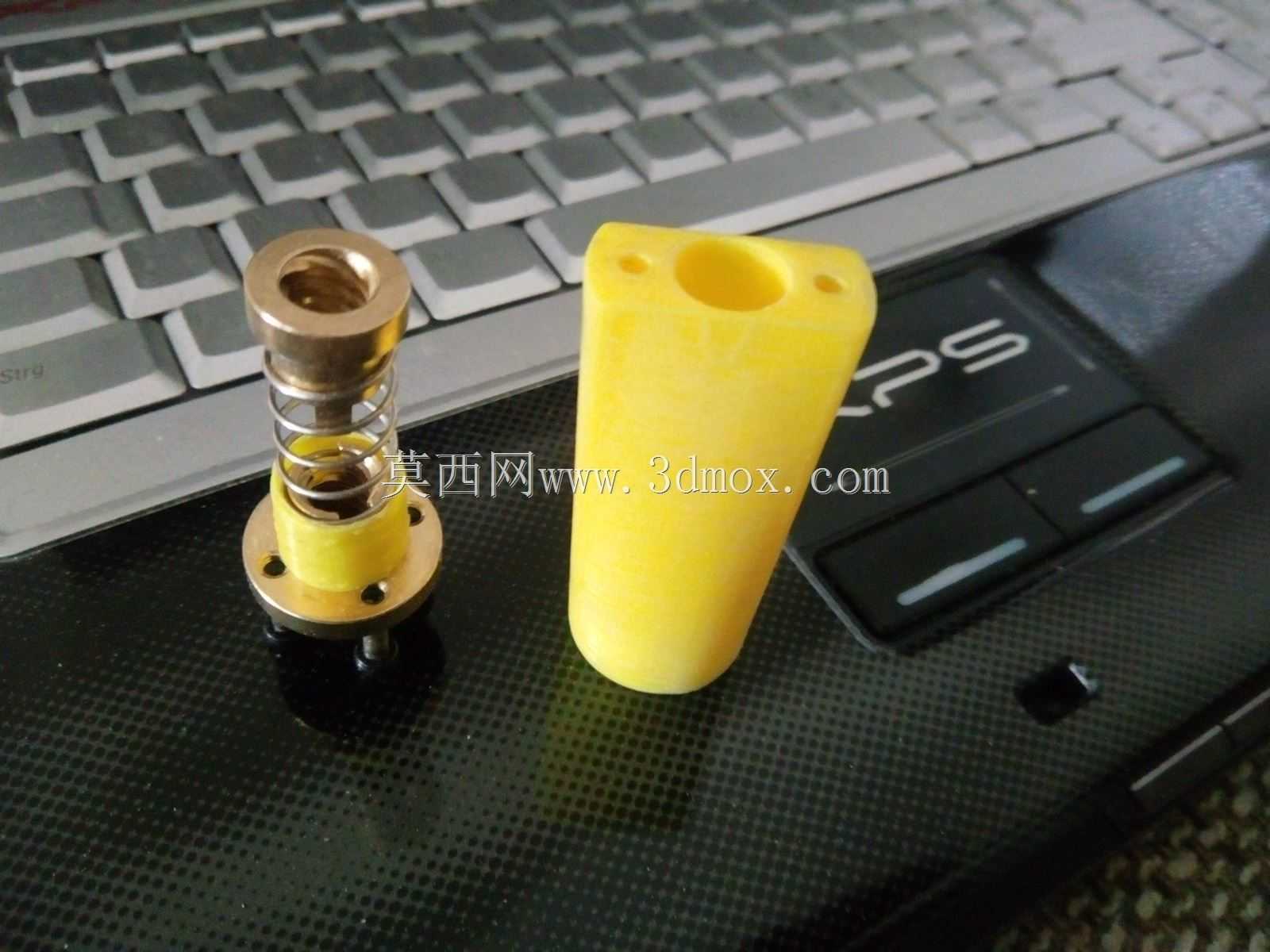

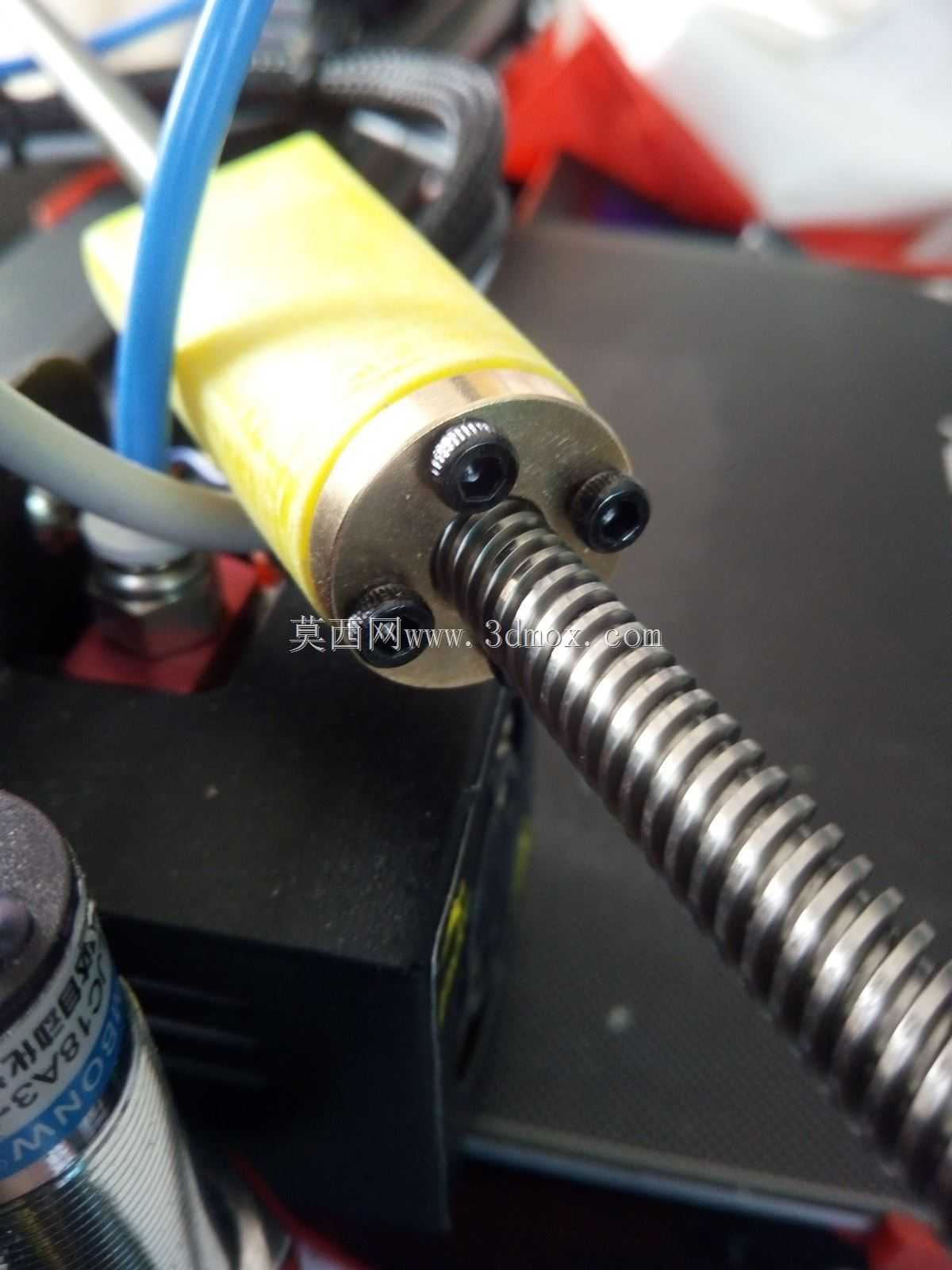

　　抵消消间隙螺母带来的轴向尺寸增量，让改装后的Z轴既保留0齿隙传动的消回差优势，又能达到预设的345mm有效打印行程。从结构设计思路来看，这款延长件采用了等径圆柱主体结构，主体材质适配常见的PLA、PETG等FDM打印耗材，用户可以自行打印制作，也可以采用机加工尼龙材质提升长期使用的耐磨性。主体上端预留了两个对称的安装孔位，孔位间距与0齿隙Z形螺母的固定法兰孔位完全匹配，安装时可以直接通过M3螺丝将延长件与螺母法兰锁紧，不需要额外打孔或修改原有螺母结构；下端的内孔尺寸与原厂Z轴热床支架的安装柱直径匹配，安装时可以直接套入原有支架的定位柱，保证同轴度误差控制在0.1mm以内，避免出现Z轴卡顿、丝杆磨损加剧的问题。从安装边界尺寸来看，

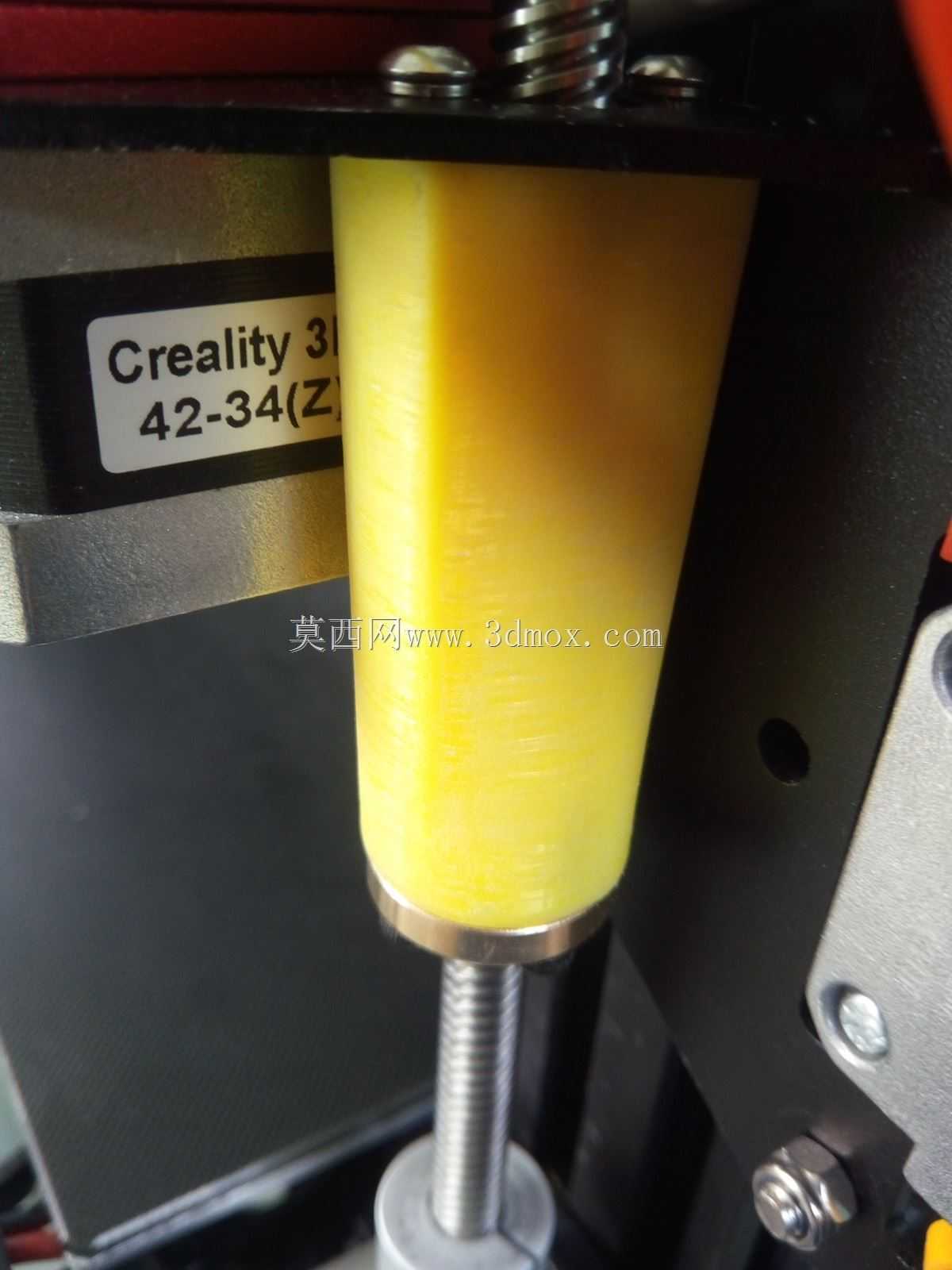

　　延长件的轴向总长度刚好匹配0齿隙Z形螺母带来的25mm高度差，不会因为过长导致Z轴原点偏移过多，也不会因为过短无法抵消尺寸增量；主体外径与原有螺母座的外径保持一致，安装后不会和Z轴两侧的型材、同步带轮产生运动干涉，X轴运行到全行程任意位置时，延长件都不会触碰周边的走线槽、限位开关等部件。从功能特性来看，这款延长件在设计时充分考虑了Z轴传动的受力特点，Z轴运行时的轴向载荷主要由丝杆传递到螺母，再通过延长件传递到热床支架，因此延长件的主体壁厚做了加厚处理，长期承受Z轴上下运动的交变载荷也不会出现形变、断裂的问题；同时内壁与安装柱的配合间隙控制在0.05mm左右，既保证安装时可以轻松套入，又不会出现径向晃动，

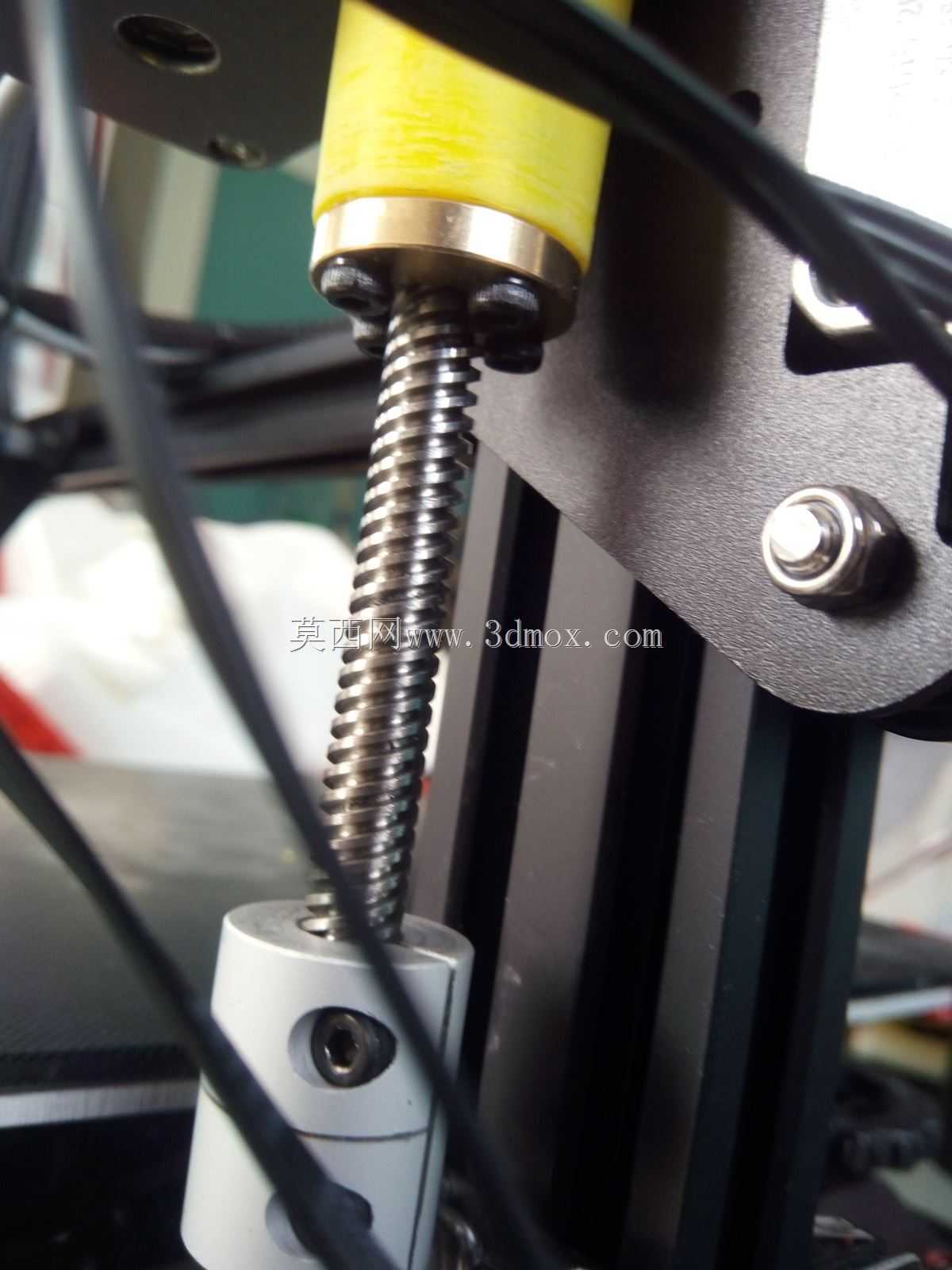

　　避免因为配合间隙过大导致Z轴出现层纹错层的问题。在实际改装测试中，安装这款延长件后，换装0齿隙Z形螺母的Ender3机型Z轴回差可以控制在0.02mm以内，打印大尺寸模型时的层纹一致性明显提升，同时Z轴最高行程可以稳定达到345mm，不会出现顶到机架、丢步的问题，不需要重新调整限位开关的安装位置，也不需要修改固件里的Z轴行程参数，大幅降低了普通用户改装Z轴消间隙结构的门槛。不同于市面上需要切割型材、重新打孔的改装方案，这款延长件完全采用无损安装的设计思路，所有安装尺寸都和原厂孔位完全匹配，用户只需要准备对应长度的M3螺丝，就可以在十分钟内完成整个改装流程，不需要额外的机加工工具，也不需要改动打印机的原有结构，后期如果需要换回原厂螺母，只需要拆下延长件即可，不会对打印机造成不可逆的改动。从传动适配的角度来说，这款延长件的同轴度设计充分考虑了T8丝杆的运行特点，安装后不会给丝杆带来额外的径向力，长期运行也不会出现丝杆磨损、螺母异响的问题，同时因为抵消了消间隙螺母的尺寸增量，Z轴的原点位置和原厂状态基本保持一致，自动调平传感器的触发高度也不需要做大幅度调整，减少了改装后的调试工作量。对于经常打印大尺寸模型、对Z轴精度有较高要求的用户来说，这款延长件解决了0齿隙螺母改装最核心的尺寸适配问题，不需要牺牲打印高度就可以获得更好的Z轴传动精度，兼顾了改装效果和使用便利性。
