六缸星型径向活塞发动机曲柄连杆总成

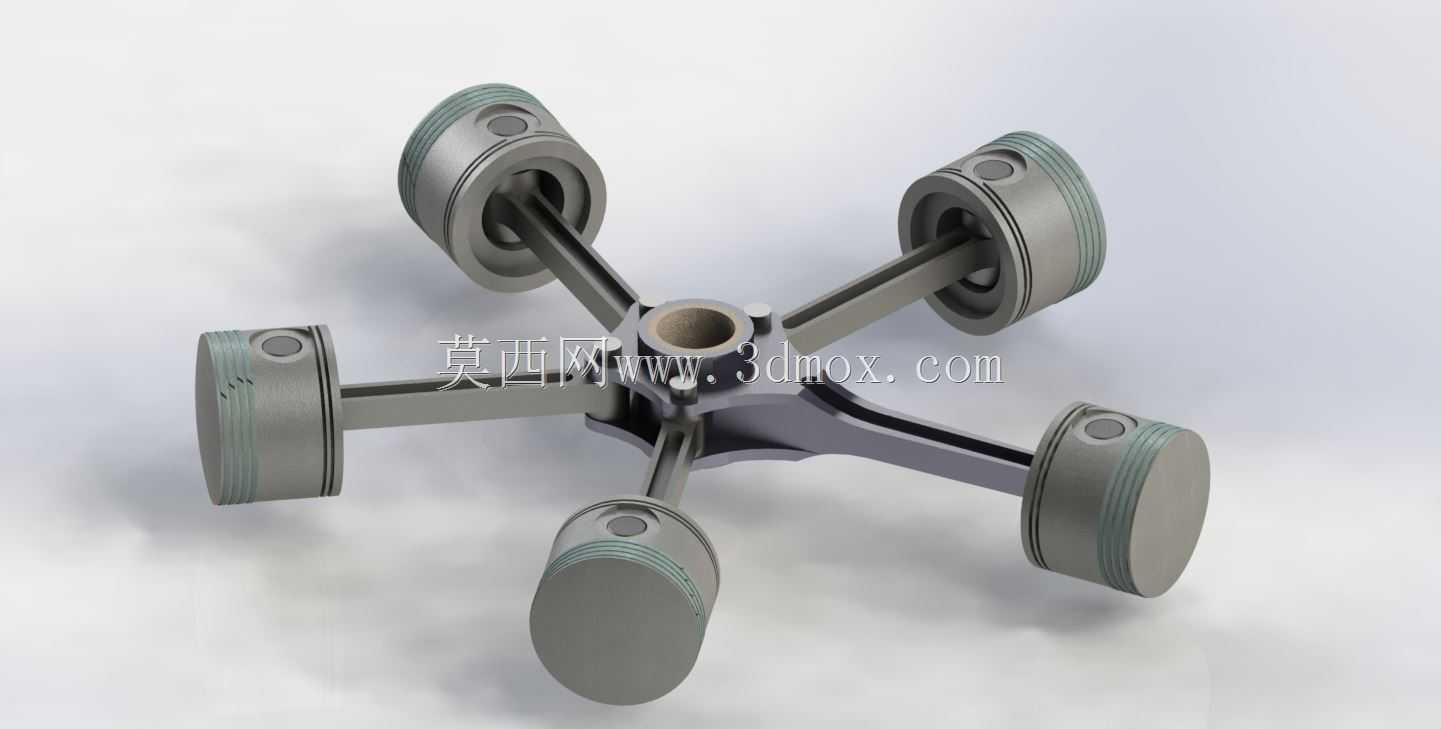

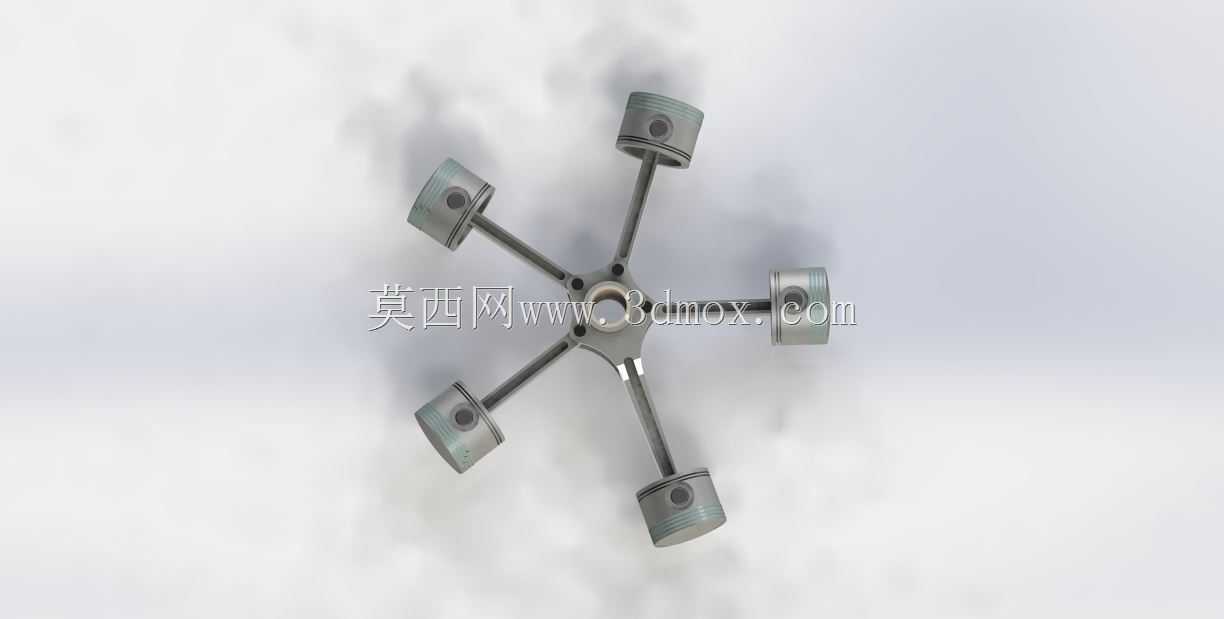

　　在小型通航动力、早期航空活塞动力单元、特种应急发电机组以及小型竞速航模动力的选型场景中，径向布置的活塞动力单元始终占据着特殊的应用位置，这类动力单元凭借紧凑的周向布局、较短的整机轴向尺寸、优秀的风冷散热条件，在对轴向安装空间有严格限制的动力场景中具备不可替代的优势。本次拆解呈现的六缸径向活塞总成，采用完全对称的周向均布结构，六个活塞组件围绕中心曲柄销呈60度夹角均匀排布，相比直列或者V型动力布局，这种结构能让所有活塞的往复惯性力在中心轴处实现大部分自平衡，大幅降低整机运行时的一阶、二阶振动幅值，不需要额外加装体积庞大的平衡轴结构，进一步压缩了动力单元的整体重量与轴向占用空间。

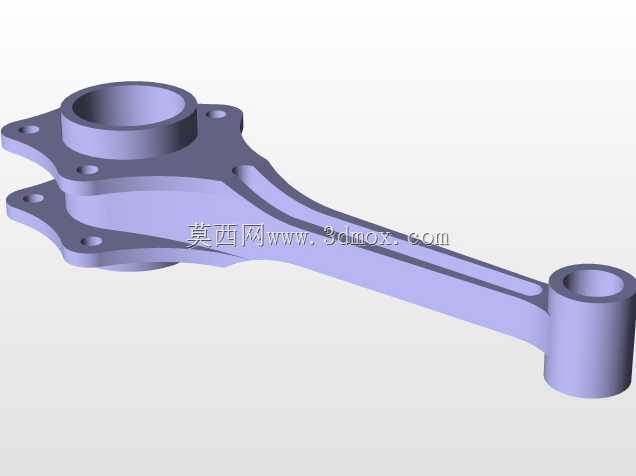

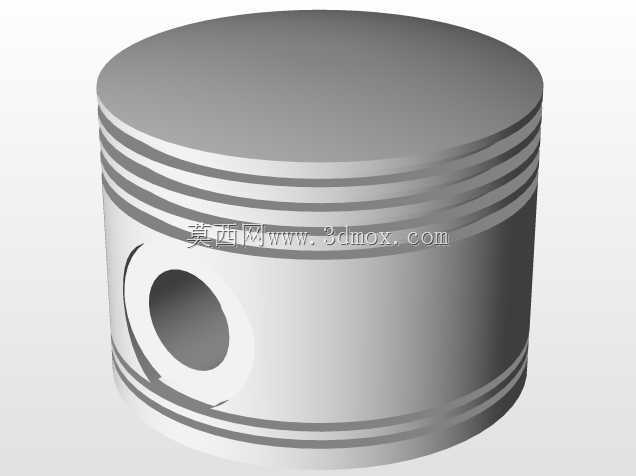

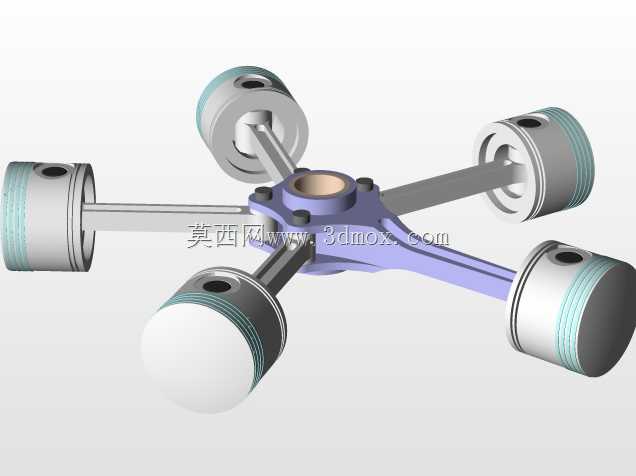

　　从实际功能逻辑来看，这套总成的核心作用是将六个活塞承接燃气爆压产生的直线往复运动，通过连杆组件统一传递到中心曲柄，转化为曲轴的旋转扭矩输出。每个活塞组件都包含活塞本体、活塞环组、活塞销三个核心部分，活塞裙部采用微椭圆型线设计，在热态工况下能均匀贴合气缸壁面，避免冷态敲缸与热态拉缸的问题；活塞环组包含两道气环与一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，控制机油消耗量在合理区间。连杆采用整体式锻钢毛坯加工而成，大端统一铰接在中心曲柄的单个曲柄销上，这种多连杆共销的结构是径向发动机最具辨识度的设计特征，相比多曲柄销的曲轴结构，这种设计大幅简化了曲轴的加工难度，同时缩短了曲轴的总长度，让整个动力核心的轴向尺寸可以控制在非常紧凑的范围内。

　　从设计思路层面拆解这套结构，首先要解决的是多连杆共销情况下的运动干涉问题，六个连杆的大端厚度需要严格匹配曲柄销的有效长度，相邻连杆的侧隙需要控制在0.02mm到0.05mm之间，既不能因为间隙过小导致热态下连杆端面摩擦烧蚀，也不能因为间隙过大导致连杆工作时产生过大的横向窜动，加剧曲柄销的偏磨。其次是活塞的运动轨迹校核，由于径向布置的每个气缸轴线都通过曲轴回转中心，活塞的往复运动行程等于两倍的曲柄偏心距，在设计阶段需要反复校核活塞在上止点、下止点以及各个中间角度位置时，连杆与气缸下沿、相邻连杆之间的最小间隙，确保全行程范围内不存在硬干涉。另外考虑到风冷工况的散热需求，活塞顶部采用了微凸的穹顶设计，既可以优化燃烧室的挤气面积，提升混合气燃烧效率，也能增加活塞顶部的换热面积，让燃气产生的热量更快通过活塞环传递到气缸壁，再通过散热片散入外界空气，避免活塞顶部热负荷过高导致材料强度下降。

　　从安装边界与尺寸配合的角度来看，这套总成的径向最大尺寸由活塞处于下止点时的最外端位置决定，安装时需要保证每个气缸的安装止口与中心曲轴轴承座的同轴度误差不超过0.01mm，否则会导致活塞在气缸内出现偏磨，快速拉伤气缸壁面。中心曲柄的主轴颈需要匹配对应的滚动轴承或者滑动轴承，轴承座的安装孔需要保留足够的支撑刚度，避免工作时曲轴受交变载荷产生挠曲变形，加剧轴瓦磨损。连杆大端与曲柄销的配合间隙需要根据运行转速区间调整，对于高转速工况的应用场景，间隙可以适当放大以容纳润滑油膜的形成，对于低转速大扭矩的应用场景，则适当缩小间隙以降低冲击载荷带来的噪音与磨损。另外在装配时需要注意六个活塞的重量差控制在5g以内，连杆的重量差控制在3g以内，避免因为往复运动件重量不均导致额外的振动载荷，缩短整机的大修周期。

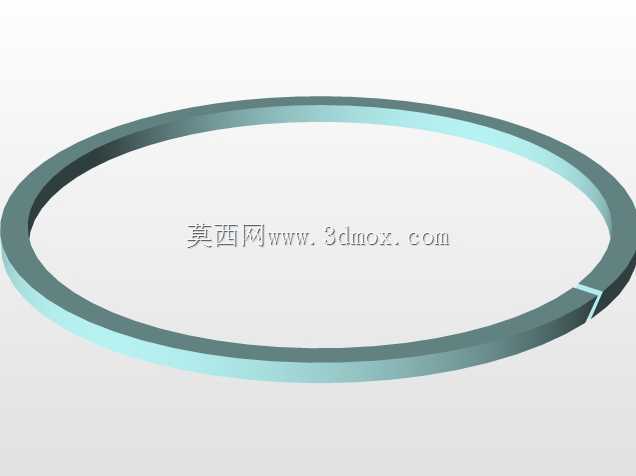

　　在实际应用场景中，这类径向动力总成除了传统的航空活塞动力应用，现在也常被改装为小型生物质燃气发电机组的动力核心，因为径向结构的风冷特性不需要复杂的水冷循环系统，在偏远缺电地区的离网供电场景中，维护难度远低于水冷动力单元。还有部分定制化的小型摩托改装爱好者，会采用这类径向结构打造特色定制车型，利用星型发动机独特的外观辨识度与排气声浪，打造差异化的改装作品。在做这类结构的三维建模时，需要重点关注运动仿真环节的干涉检查，尤其是连杆在曲柄销上的摆动角度范围，很多新手建模时容易忽略连杆大端的倒角设计，导致在活塞运动到特定角度时，相邻连杆的大端出现硬碰撞，实际加工装配后根本无法正常运转。另外活塞环的槽宽与活塞环的轴向间隙也需要在建模时提前预留合理的公差范围，不能按照理想零间隙建模，否则实际装配时活塞环会因为热膨胀卡在环槽内，失去密封作用。
