往复式内燃发动机核心传动配气结构

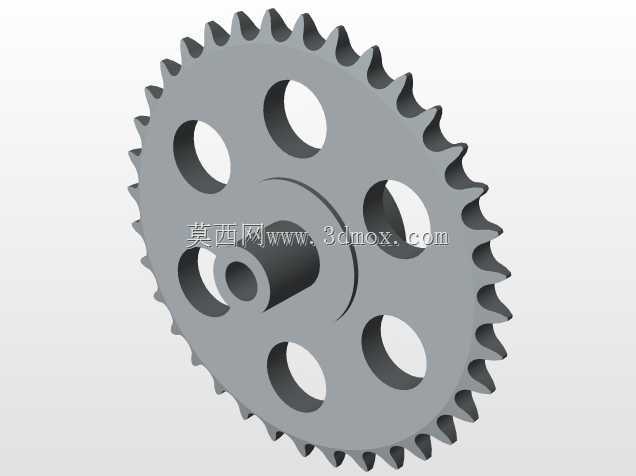

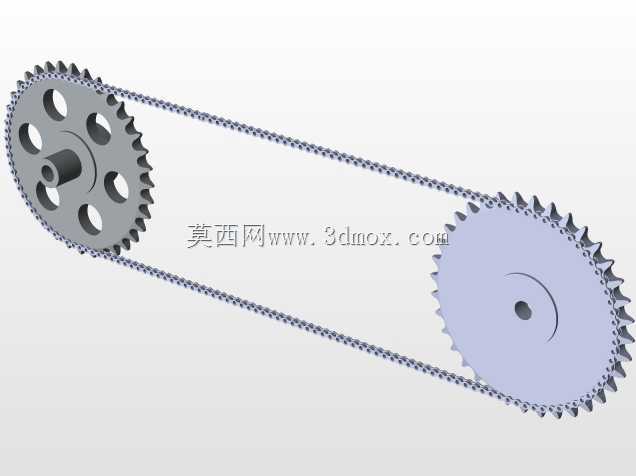

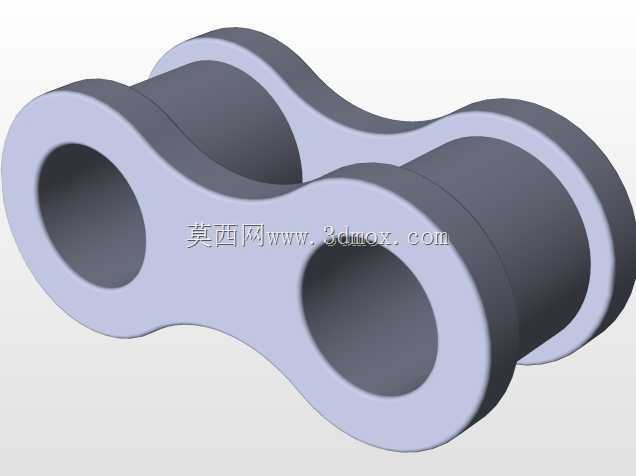

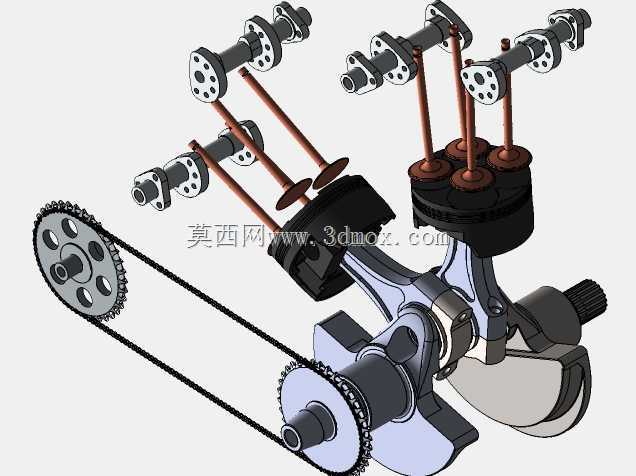

　　这套结构覆盖往复式内燃机核心的动力传递与配气执行环节，拆解后可清晰看到三个独立子总成的装配逻辑，完全匹配量产机型的实际布置关系，可直接用于动力总成开发阶段的结构验证、教学演示中的原理拆解，也能作为改装机型方案论证时的结构参考。日常做动力总成匹配时，很多刚入行的工程师容易忽略子系统间的安装边界干涉问题，这套模型把正时传动、曲柄连杆、活塞气门三个模块的配合关系完全做了还原，能直观看到不同工况下各部件的运动行程预留间隙。先看正时链轮子总成，曲轴端的主动链轮通过正时链条驱动凸轮轴端的从动链轮，传动比严格匹配四冲程发动机的配气相位要求，链轮的齿形采用常见的滚子链啮合齿型，安装时主动链轮与曲轴的定位销孔、

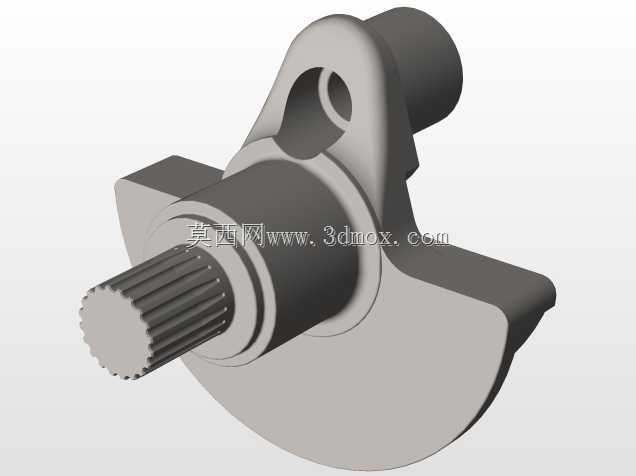

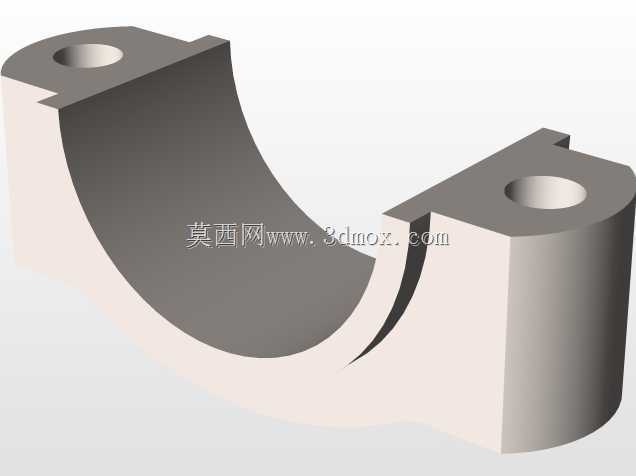

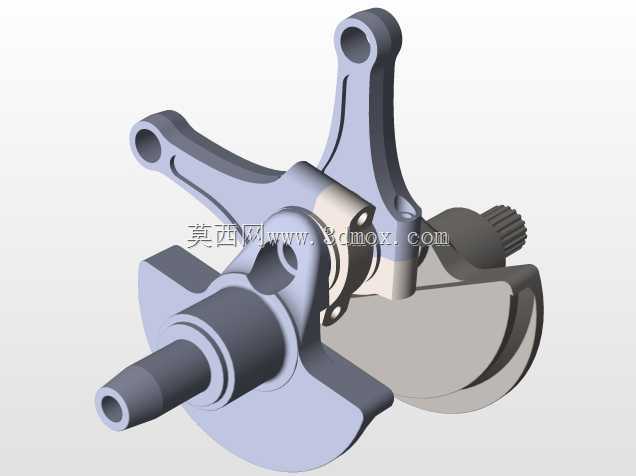

　　从动链轮与凸轮轴的定位缺口都做了结构还原，链条张紧侧与松弛侧的预留行程也符合量产机型的布置规范，不会出现建模时常见的链条与链盒、缸体加强筋干涉的问题，实际装机时这个部分的安装精度直接决定配气相位偏差，偏差超过2度就会出现动力下降、气门撞活塞的严重故障。再看曲柄连杆子总成，曲轴采用整体式锻造结构的建模还原，主轴颈与连杆轴颈的过渡圆角做了写实处理，连杆大头采用剖分式结构，连杆螺栓的安装孔位、轴瓦的定位凸台都有体现，飞轮端的连接法兰匹配手动变速箱的输入轴配合尺寸，做动力输出端匹配时可以直接参考这个安装面的孔位分布与端面跳动公差要求，连杆小头与活塞销的配合采用全浮式设计的结构还原，活塞销的卡环槽位置也准确对应，

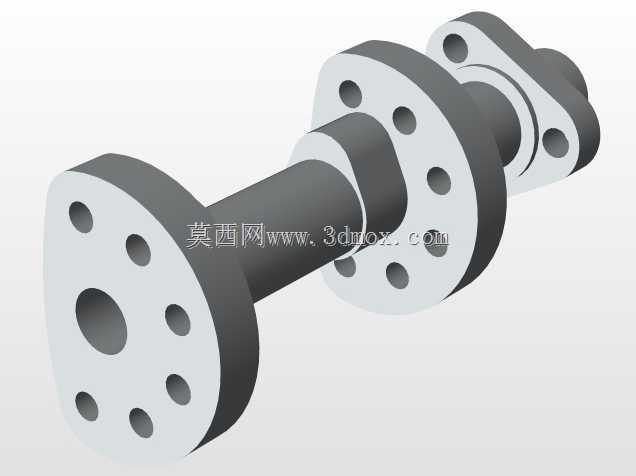

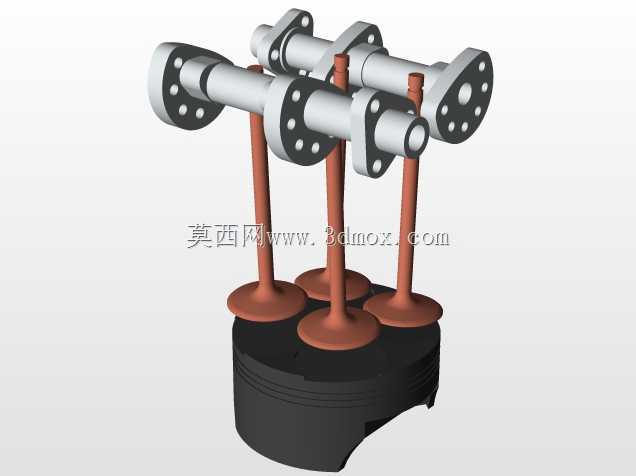

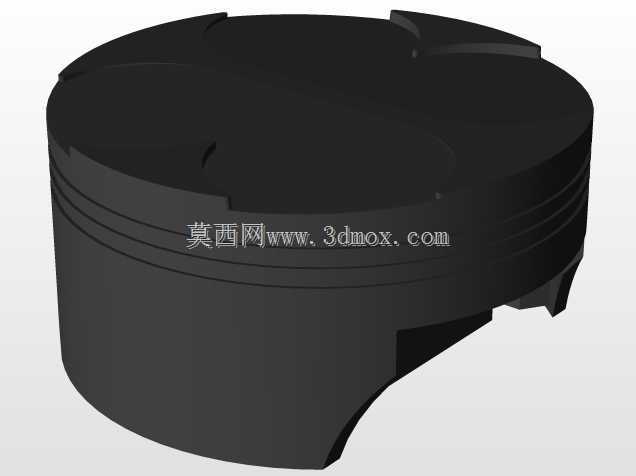

　　避免运动过程中活塞销窜出刮伤缸壁。最后是活塞与气门子总成，活塞的环槽位置对应三道活塞环的安装尺寸，顶部的燃烧室凹坑造型匹配平顶气门的开启轨迹，进排气门的杆部与气门导管的配合间隙、气门弹簧的安装预紧长度都做了合理还原，气门通过挺柱、推杆与凸轮轴的凸轮型线接触，能直观看到凸轮轴转动时，凸轮升程变化如何带动气门完成开启、关闭动作，推杆的长度设计刚好匹配缸体上的推杆过孔位置，不会出现运动过程中推杆与孔壁摩擦的问题。整套结构的外形尺寸参考常见的1.6L排量直列四缸发动机的核心参数，缸心距、曲轴回转半径、活塞行程都符合量产机型的通用范围，安装边界上，曲轴前后端的油封安装位、缸盖与缸体的连接螺栓过孔位置都做了对应，

　　做整机建模时可以直接把这套核心结构作为基础，向外延伸缸体、缸盖、油底壳等外围部件，不需要再反复调整核心运动部件的位置关系。做结构教学时，这套模型可以单独拆分三个子总成，分别讲解正时传动的相位匹配逻辑、曲柄连杆的动力传递原理、配气机构的动作过程，比单纯的二维原理图更直观，能让学习者快速理解各部件的配合关系。做改装方案论证时，也可以通过调整凸轮轴的凸轮型线、曲轴的回转半径、活塞的顶部造型，直接模拟改装后的部件运动干涉情况，提前验证方案可行性，减少实际装机时的试错成本。建模过程中对各运动副的配合间隙都做了符合工程实际的预留，比如活塞与缸壁的配合间隙、气门与气门座的密封带宽度、链条与链轮的啮合侧隙，都没有出现建模时常见的零间隙过约束问题，导入动力学仿真软件后可以直接添加运动约束，模拟不同转速下的部件运动状态，不需要再花大量时间修正模型的配合错误。
