带滚轮的壁挂式可调支撑连接结构

　　该支撑结构属于壁挂式带滚轮的承载连接组件，在生产线物料导向、轻型输送线侧边限位、小型设备滑移挂载、仓储分拣滑道侧部定位等场景中应用广泛，日常工况下主要承担两个核心作用：一是通过壁挂基板将整套组件固定在竖直安装面（如设备机架立柱、生产线侧封板、仓储货架竖梁）上，为挂载的滚轮部件提供稳定的安装基准；二是通过中部的滚轮结构，为沿竖直方向排布的滑移件、沿水平方向移动的薄型工件、或者沿固定轨迹运行的吊挂件提供滚动导向支撑，将滑动摩擦转化为滚动摩擦，降低部件移动过程中的阻力，减少接触面的磨损。

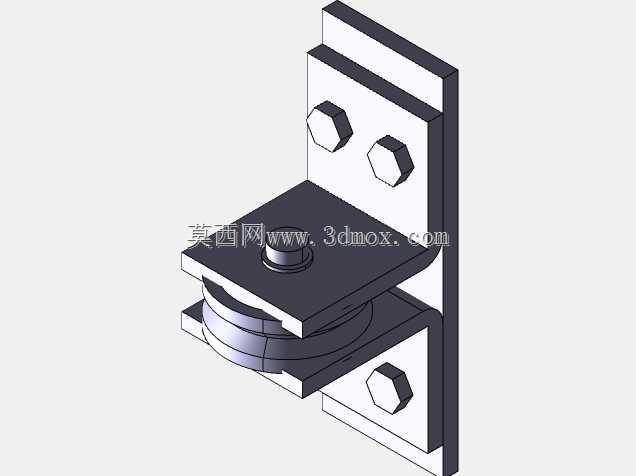

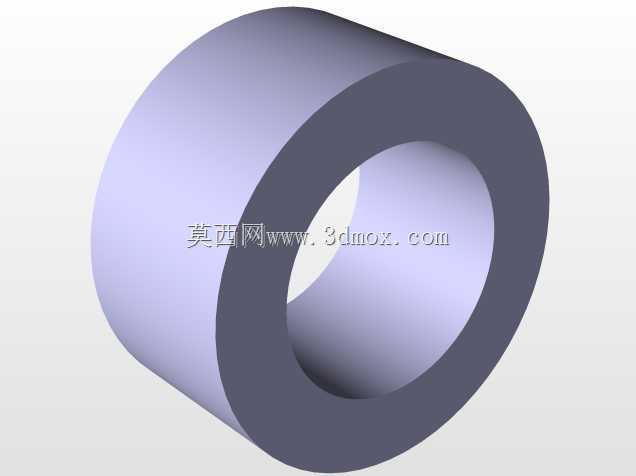

　　从结构设计逻辑来看，整套组件采用分层堆叠的装配思路，最外侧的L型壁挂基板作为整个结构的承载基础，基板上预留了三个螺栓安装位，上下两个螺栓位用于将基板锁紧在竖直安装面上，中部偏下的螺栓位用于锁紧下层的滚轮承托夹板，这种三点式的螺栓排布既保证了基板与安装面的连接可靠性，也避免了过多安装孔位对基板结构强度的削弱。滚轮部分被夹在上下两块平行的承托夹板之间，滚轮中心通过销轴与两块夹板实现铰接，销轴与夹板的配合采用间隙配合，保证滚轮可以绕销轴自由转动，同时销轴两端做了铆边处理，防止设备运行过程中销轴脱出。上层夹板与壁挂基板之间设置了一块带腰型孔的调整垫板，腰型孔的走向沿水平方向布置，安装时可以根据实际的导向间隙需求，调整上层夹板相对于壁挂基板的伸出距离，调整到位后再通过螺栓锁紧，这种可调设计能够适配不同厚度的滑移工件，弥补安装面的加工误差，降低现场安装的调试难度。

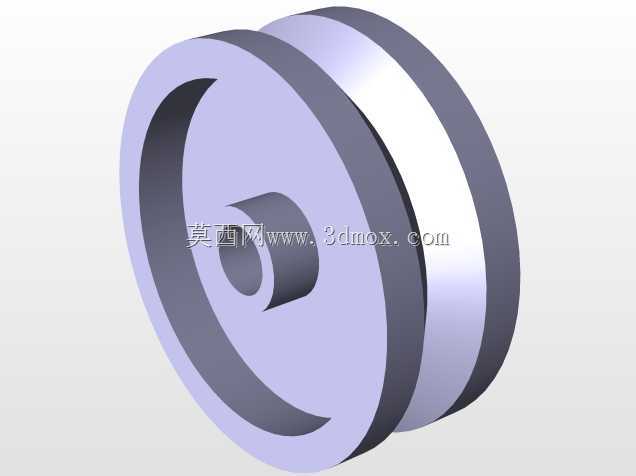

　　从安装边界与尺寸适配角度来看，壁挂基板的竖直方向高度控制在120mm以内，水平方向宽度控制在80mm以内，整体突出安装面的厚度不超过70mm，属于紧凑型的支撑导向部件，不会占用过多的设备安装空间。螺栓全部采用外六角标准件，适配常用的14号开口扳手，现场安装维护时不需要特殊工具，拆装效率较高。滚轮的轮面采用圆弧型面设计，轮缘宽度为20mm，圆弧半径与常见的直径8mm-12mm的圆杆类滑移件、厚度3mm-8mm的薄型板件边缘弧度匹配，接触时为线接触形式，既保证了导向过程中的接触稳定性，也不会因为接触面积过大导致滚轮卡滞。滚轮与上下夹板之间预留了0.5mm的轴向间隙，避免加工误差导致滚轮被夹板夹死无法转动，同时间隙量控制在合理范围内，防止滚轮运行过程中出现过大的轴向窜动，影响导向精度。

　　在实际选型应用时，需要注意该支撑组件的单组额定承载为15kg，适合轻型物料的导向与支撑场景，如果应用在承载要求更高的工况下，可以通过多组组件并排布置的方式提升整体承载能力。安装时壁挂基板的安装面平面度需要控制在0.2mm以内，避免基板安装后出现翘曲，导致上下夹板平行度超差，影响滚轮的转动灵活性。滚轮的销轴部位需要定期加注润滑脂，降低销轴与滚轮内孔的磨损，延长组件的使用寿命。整套结构的所有金属部件都采用发黑防锈处理，能够适应车间内的常规湿度环境，不会轻易出现锈蚀卡滞的问题，适合在普通工业生产环境下长期使用。
