黑红撞色运动风格腕表结构设计

　　日常穿戴类计时产品的结构设计，往往需要在外观辨识度、佩戴适配性、内部机芯容纳空间三者间找到平衡，这款采用黑红撞色设计的腕表结构，在建模阶段就充分考虑了民用运动腕表的实际使用场景需求。从实际应用场景来看，这类腕表主要面向日常通勤、轻户外运动场景的使用需求，既需要满足日常读时的基础功能，也要具备足够的外观辨识度适配穿搭需求，同时结构上要预留足够的密封安装位，满足日常洗手、短时间淋水的基础防护要求，不需要专业潜水表的超高耐压等级，但要保证日常使用的结构可靠性。

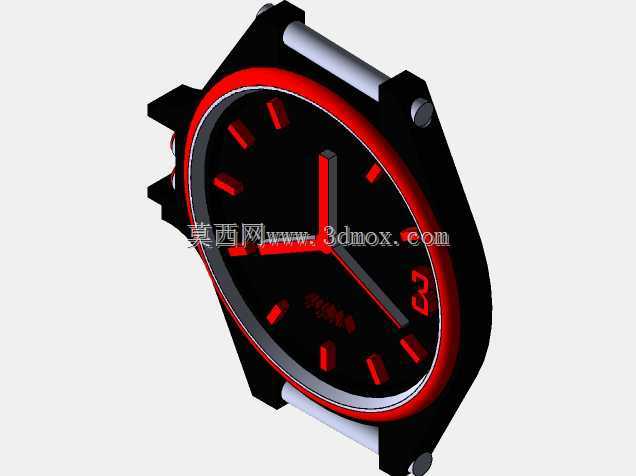

　　从功能特性层面来看，该结构完整覆盖了腕表的核心组成部分：多边形切角的表壳主体，既区别于传统圆形腕表的同质化外观，切角结构也能在意外磕碰时分散冲击力，降低表壳直接撞击碎裂的风险；表圈采用红色环形装饰件嵌套设计，装饰件与表壳主体采用卡槽加定位胶位的配合结构，不需要额外螺丝固定就能保证装配后的同轴度，同时预留了0.15mm的装配间隙抵消注塑或金属加工的公差累积，避免装配时出现过盈压合导致的表圈变形问题。表盘部分采用黑色基底搭配红色立体时标，3点位设置放大的阿拉伯数字时标，其余点位采用条形立体时标，时标凸起高度控制在0.8mm，既保证读时的视觉辨识度，又不会因为凸起过高干涉表针的转动空间；时针、分针、秒针采用红黑分色设计，时针整体做红色涂覆处理，分针采用黑底红边的结构，秒针为细长黑色结构，三针的转动轴采用同轴嵌套设计，建模时预留了0.05mm的转动间隙，避免三针转动时出现剐蹭卡顿的问题。

　　设计思路上，建模阶段优先确定了内部机芯的容纳边界，先以常用的石英机芯外形尺寸为基准，反向推导表壳的内部腔体尺寸，腔体壁厚控制在1.2mm，既保证表壳的结构强度，又不会因为壁厚过大导致整体表身过于厚重，影响佩戴舒适度。表耳部分采用一体化延伸设计，与表壳主体做顺滑过渡，表耳间距设置为22mm，适配通用规格的橡胶或皮质表带，表耳处的生耳孔位做同轴度校验，保证生耳安装后能灵活转动，方便用户自行更换表带。表冠设置在3点位外侧，采用圆柱形防滑结构，表冠与表壳之间预留了防水圈的安装槽位，槽宽0.7mm，适配线径0.6mm的丁腈橡胶防水圈，装配后能满足日常泼溅的防护需求。

　　外形尺寸与安装边界方面，表壳整体最大外径控制在42mm，适配多数成年男性的手腕佩戴尺寸，表身整体厚度控制在10mm以内，不会出现佩戴时卡袖口的问题；表镜采用平面蓝宝石玻璃的安装位设计，玻璃与表壳的配合台阶深度为0.5mm，装配时采用防水胶圈压紧固定，不需要额外粘接就能保证密封性能。底盖采用旋入式结构设计，表壳尾部设置4个均布的卡扣位，与底盖的旋合牙位配合，旋合到位后有明显的定位触感，方便售后拆装更换电池或检修机芯。建模过程中所有配合面都做了拔模角度处理，金属加工件的拔模角度设置为1度，注塑件的拔模角度设置为1.5度，避免后续开模生产时出现脱模困难的问题；所有棱角位置都做了R0.3mm的圆角处理，既避免加工时出现应力集中导致的开裂问题，也能保证佩戴时不会有尖锐棱角刮擦皮肤或衣物。从结构校验的角度来看，该模型的所有装配位都做了干涉检查，表针转动全行程范围内无任何结构干涉，表冠拔出调时的行程空间预留充足，各零部件的拆分符合常规腕表的装配工艺流程，不需要特殊定制的工装就能完成整表组装。
