常用手动维修工具组合结构设计

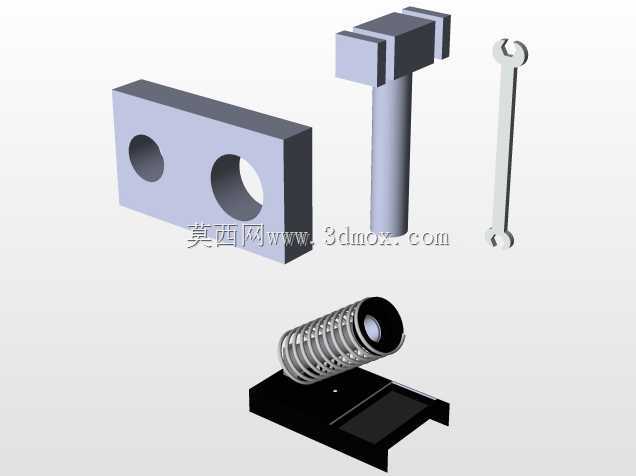

　　这套手动工具组合覆盖了设备日常维保、小型工件拆装的多数高频场景，在车间设备点检、产线临时故障排查、五金件现场修配等作业中都能适配。其中双孔定位块可作为临时装夹基准，在工件钻孔、打磨工序中配合台钳使用，两个不同孔径的通孔分别适配M6、M10规格的常用紧固件，块体厚度设计为20mm，侧边做了0.5mm的倒角处理，避免安装时刮伤工件表面，底面平面度公差控制在0.02mm以内，保证装夹时的定位精度，安装时可通过侧边的沉头孔固定在工作台面，不会占用过多操作空间。手锤采用分体式结构设计，锤头为45号钢调质处理，硬度达到HRC40-45，锤柄与锤头的连接采用过盈配合加横向销钉固定的方式，避免使用过程中锤头脱落的安全隐患，

　　锤头两端分别设计为平面和球面，平面端用于普通敲击作业，球面端可用于钣金整形、销钉装配等需要精准控制敲击点的场景，锤柄做了防滑滚花处理，握持直径设计为28mm，符合多数操作人员的握持习惯，整体重心落在锤头前端1/3处，敲击时发力更顺畅。双头开口扳手的开口尺寸分别对应12mm、14mm的常用外六角螺栓，扳手头部做了15度的偏转角度，在狭窄空间内作业时可以快速调整扳动角度，不需要频繁脱开螺栓重新对位，扳手臂厚设计为6mm，既保证了足够的扭转强度，又能伸入间隙较小的装配位置，臂身做了轻量化的凹槽设计，整体重量控制在150g以内，长时间握持作业不易产生疲劳。弹簧压紧组件可作为快速压紧工装使用，在小型工件焊接、粘接工序中提供持续的压紧力，

　　弹簧采用碳素弹簧钢绕制，线径1.2mm，有效圈数12圈，自由状态下长度为60mm，压缩至20mm时可提供约80N的压紧力，底座采用L型结构设计，底面预留了两个安装孔，可快速固定在工装板上，压头端部做了橡胶包覆处理，压紧时不会损伤工件表面。整套工具的结构设计都优先考虑了一线作业的实际使用需求，没有多余的装饰性结构，所有棱角都做了倒钝处理，避免操作时划伤手部，各部件的尺寸都经过实际作业场景的验证，既满足强度要求，又兼顾了便携性，在设备维保、五金加工、产品组装等场景下都能快速投入使用，不需要额外搭配复杂的辅助工装，单独部件也可根据作业需求拆分使用，适配不同的作业工况。
