医用内窥镜清洗消毒存储柜体结构设计

　　这款柜体结构的设计初衷，是匹配消化科、呼吸科、内镜中心日常软式内镜的洗消全流程需求，解决科室内镜周转过程中清洗、消毒、暂存环节的设备衔接痛点。日常临床场景里，内镜从患者体内撤出后，需要经过床侧预处理、测漏、多酶清洗、漂洗、消毒、终末漂洗、干燥多个步骤，这款柜体整合了各工序的操作空间与配套管路预留位，不需要医护人员在多个独立设备间来回转运内镜，减少转运过程中二次污染的概率。

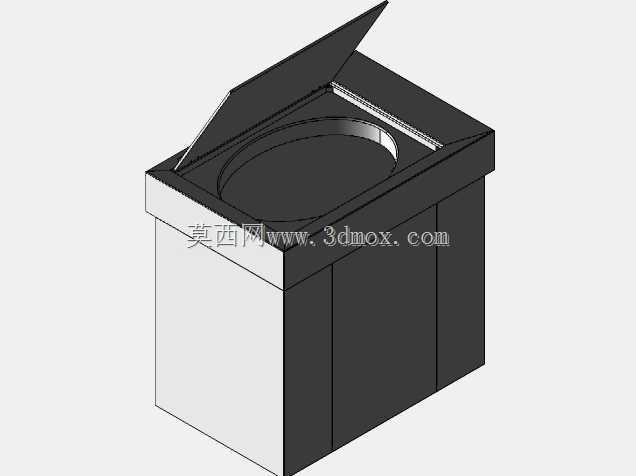

　　从功能布局来看，柜体内部做了分层分区设计，下部预留了清洗槽的安装位，槽体周边做了挡水边沿的结构加强，避免清洗液外溢渗漏到柜体内部腐蚀钣金结构；中部区域设置了挂架安装位，可适配不同直径的内镜挂杆，清洗完成后的内镜可垂直悬挂沥干，避免镜身弯折造成光纤束损伤；上部区域做了封闭存储舱设计，舱门预留了密封胶条的安装槽，闭合后可形成相对密闭的空间，配合外接的消毒循环风路，可实现内镜的无菌暂存，满足院感防控的要求。柜体侧面预留了标准的管路穿线孔，可对接纯水进水口、消毒液输送管路、排水管路以及供电线路，所有开孔位置都做了翻边处理，避免穿管时割伤管路外壁，同时孔位周边预留了密封胶圈的安装位，防止清洗过程中水汽从孔位缝隙渗入柜体夹层。

　　设计过程中优先考虑了临床使用的操作便利性，柜体的操作台面高度设置在850mm，匹配医护人员站立操作的舒适高度，不需要长期弯腰作业；柜门采用了上翻阻尼铰链结构，开启后可悬停在任意角度，不会出现柜门突然下落砸伤操作人员的情况；柜体底部预留了可调脚杯的安装位，可根据安装地面的平整度调节柜体水平度，避免因地面不平导致槽体积水无法完全排净。柜体的边角位置全部做了R10的圆角过渡处理，没有尖锐的钣金棱角，避免医护人员在忙碌操作时磕碰受伤，符合医疗设备的安全设计规范。

　　从安装边界来看，这款柜体的整体宽度控制在1200mm，深度600mm，高度1800mm，不需要占用过大的科室空间，常规的内镜中心洗消间都可以摆放安装；柜体背部预留了挂装孔位，既可以直接落地放置，也可以根据科室需求挂墙安装，适配不同的场地布局。柜体的钣金结构采用了模块化拼接设计，各个舱室的隔板都可以根据实际使用需求调整安装高度，后续如果科室需要更换不同规格的清洗槽或者增加配套的辅助设备，不需要整体更换柜体，只需要调整内部隔板位置即可，降低了后期的改造成本。

　　在结构强度设计上，柜体的主框架采用1.5mm厚的冷轧钢板折弯成型，拼接位置采用满焊加打磨处理，整体承重可达到200kg以上，即使放置满槽的清洗液加上多套内镜设备，也不会出现框架变形的问题；柜体表面做了喷塑处理，可耐受日常的消毒液擦拭腐蚀，不会出现漆面脱落、生锈的问题，适配医疗场所高频次消毒的使用环境。柜体的排水位置做了5度的倾斜坡度设计，清洗后的废水可完全顺着坡度流入排水口，不会在槽体底部残留积水，避免长期积水滋生细菌。

　　考虑到内镜属于精密贵重医疗设备，柜体内部的挂架位置做了软质防护层的安装预留，挂杆外层可包裹硅胶套，避免内镜悬挂时镜身与金属挂杆直接接触造成刮擦损伤；存储舱内部预留了温湿度传感器的安装位，可实时监测舱内的存储环境，确保内镜存储在干燥无菌的环境中，延长内镜的使用寿命。
