金属棒料多工位连续级进冲压模具

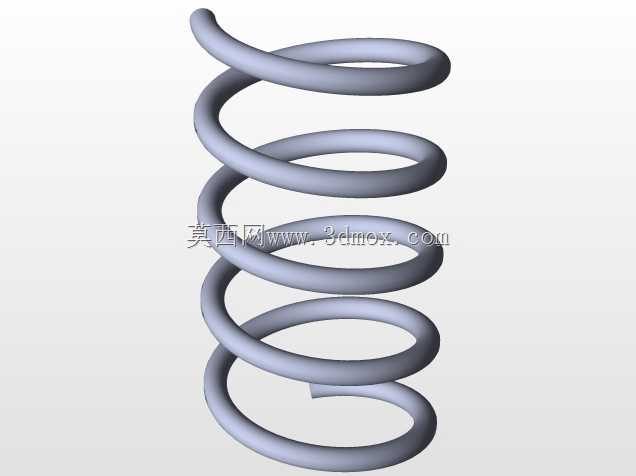

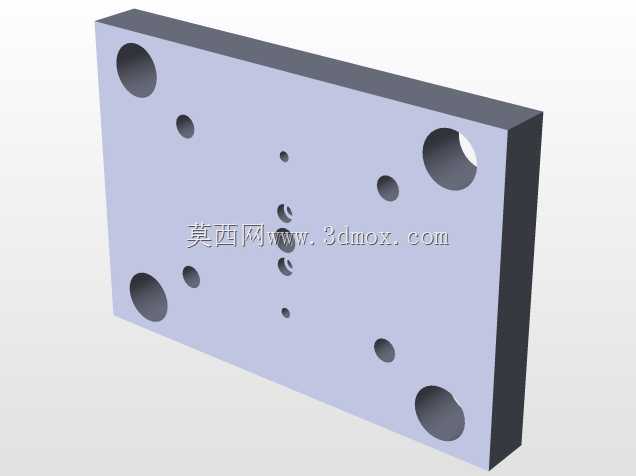

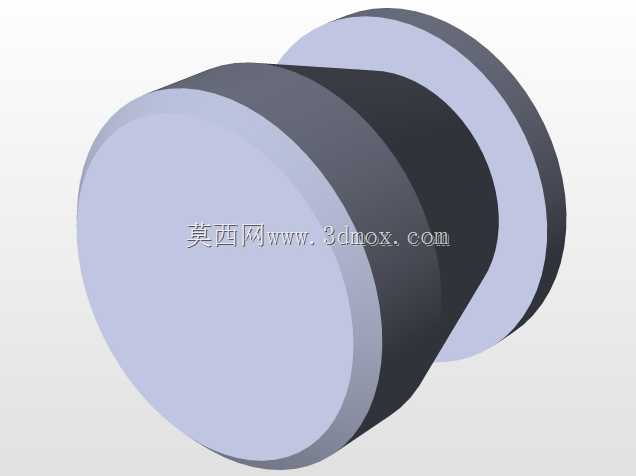

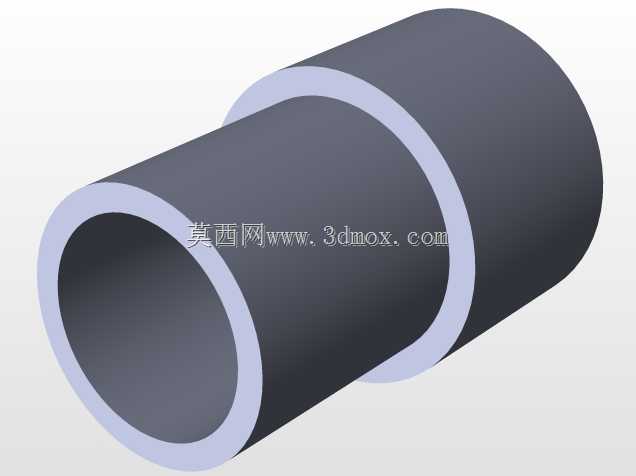

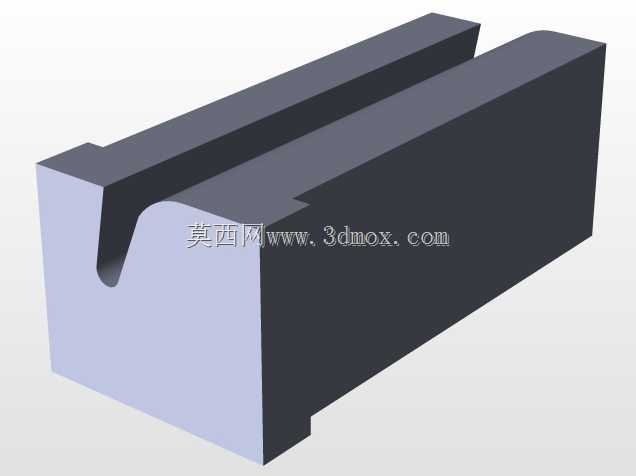

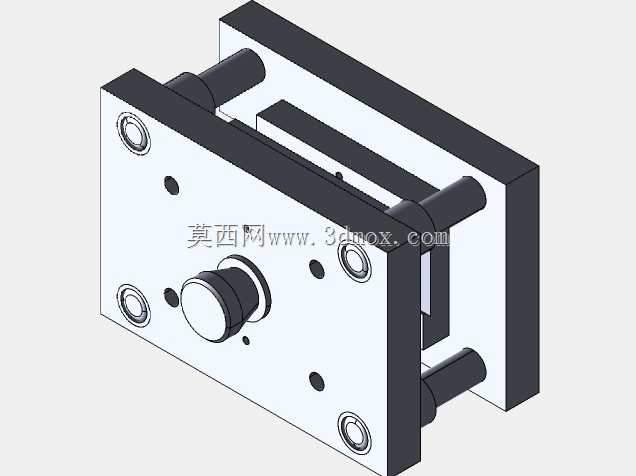

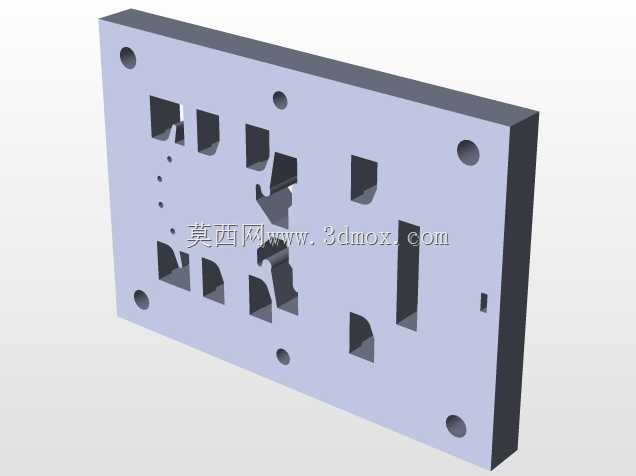

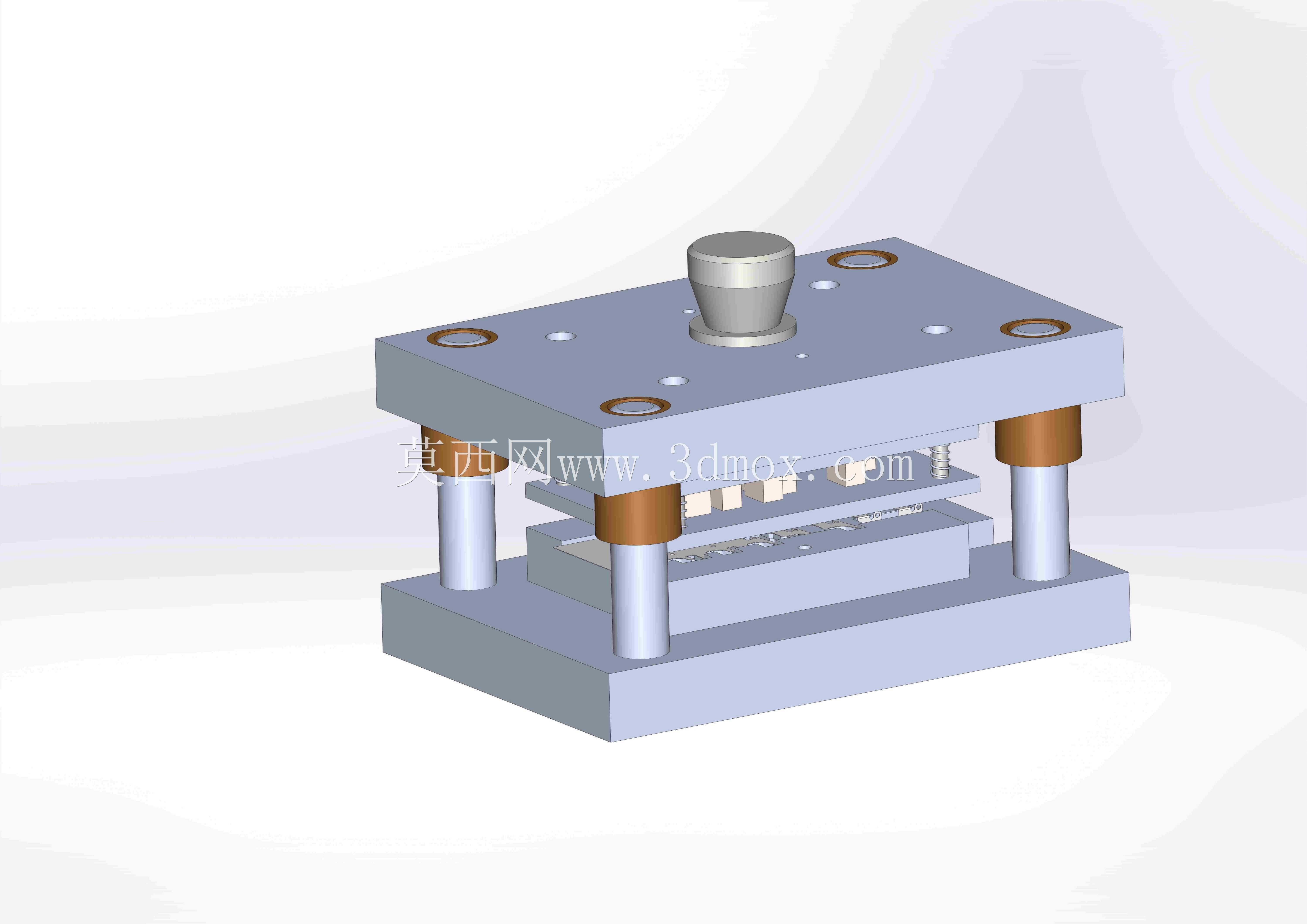

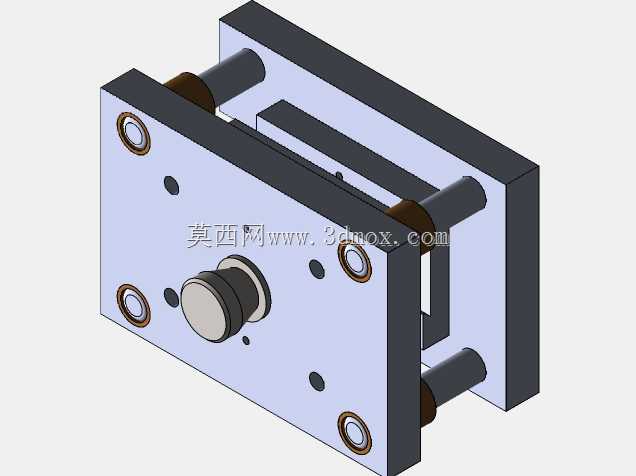

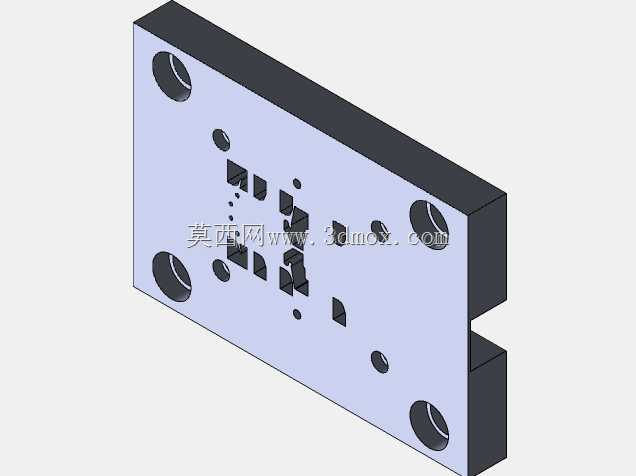

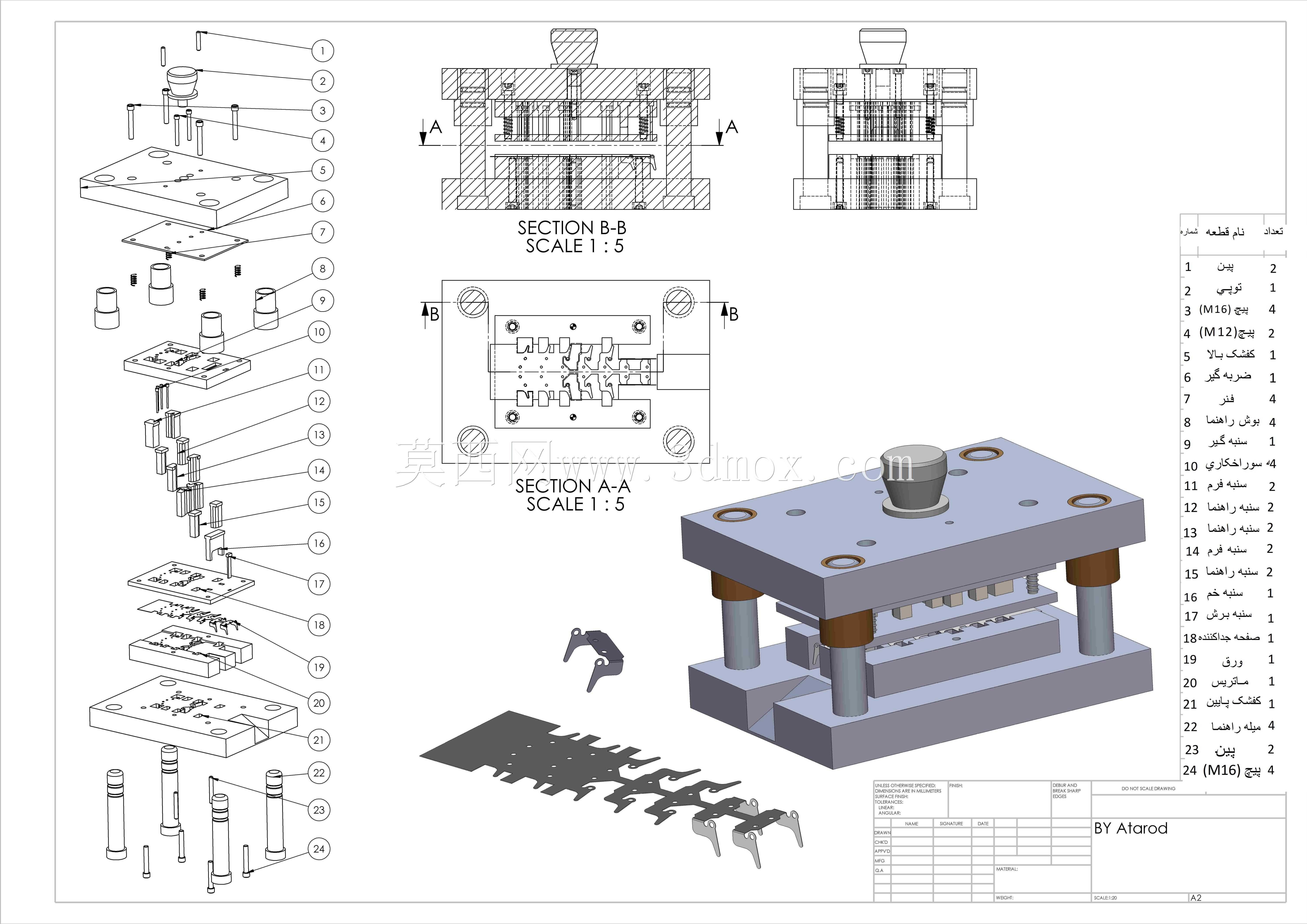

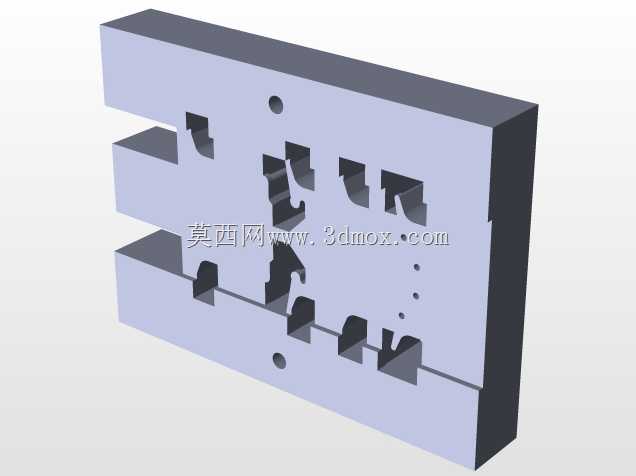

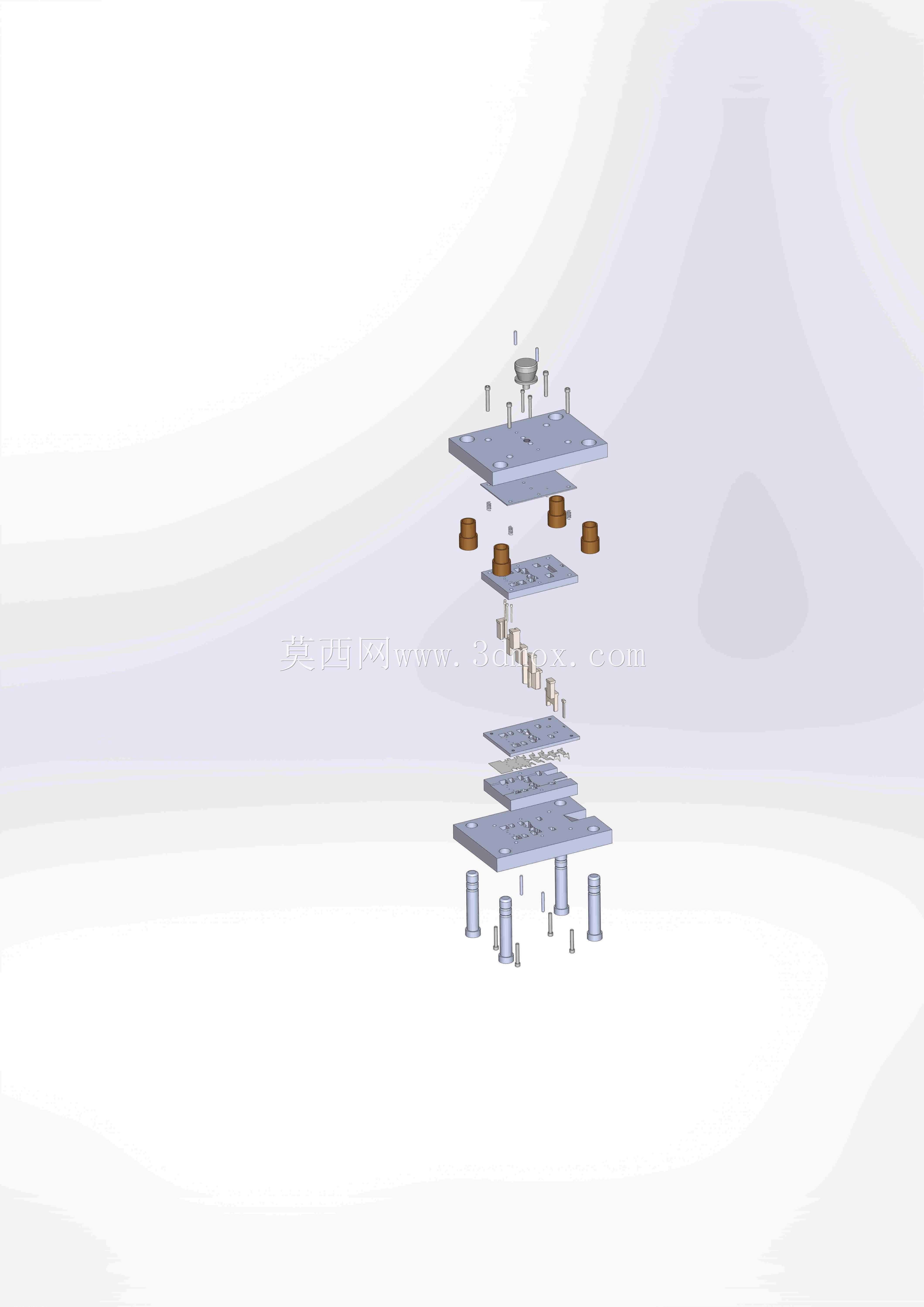

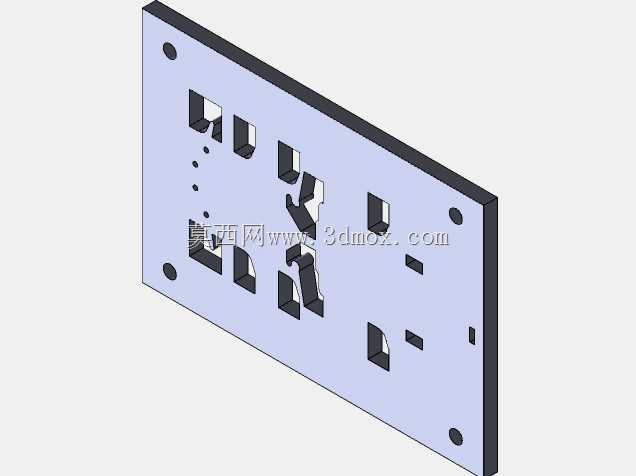

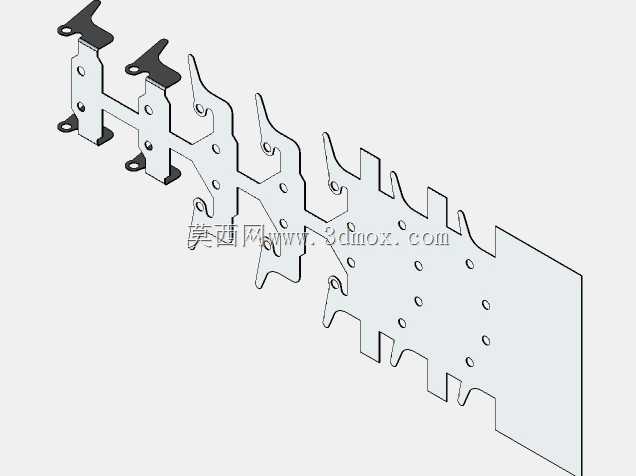

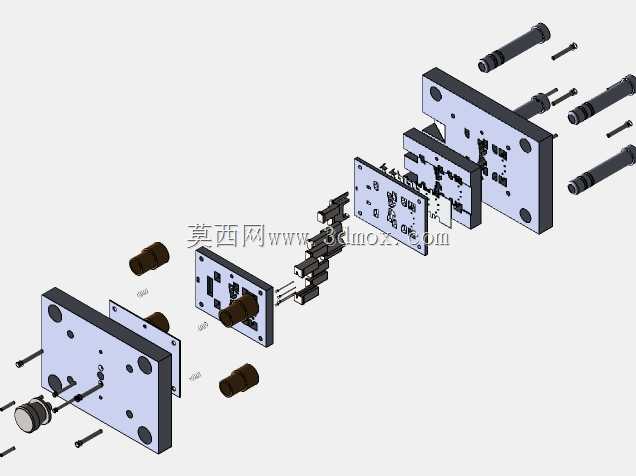

这套棒料级进模主要应用于五金冲压加工领域，适配中小型金属棒料的连续批量冲压生产场景，常见于电子五金配件、小型金属结构件的加工产线，能够在单台压力机的单次行程内，完成棒料从初始送进、定位、多工位冲切、成型到最终落料的全工序加工，无需多台设备分步周转，大幅提升小尺寸金属件的加工效率与成型精度。模具整体采用标准三板式冷冲模结构布局，上下模座通过导柱导套实现精准导向，保证各工位凸凹模的对位精度，模座上预留的安装槽孔可直接适配常规开式压力机的工作台装夹尺寸，安装边界符合通用中小型冲压设备的装夹规范，无需额外定制转接工装即可快速上机调试。设计过程中针对棒料送进的定位误差问题，在模具入料端设置了多组导料钉与侧刃定位结构，每完成一个工位的冲压动作，送料机构会将棒料精准推送至下一工位，侧刃会同步切除棒料侧边余量实现定距，避免送料步距偏差导致的零件报废。各工位的凸模采用快换式固定结构，当某一工位冲头出现磨损时，无需拆解整副模具即可单独更换冲头，降低后期维护的时间成本；凹模采用镶拼式结构，针对冲切受力集中的刃口部位使用高硬度合金镶件，提升模具整体使用寿命，同时方便局部刃口磨损后的修复更换。模具的卸料结构采用弹性卸料板设计，冲压过程中卸料板会先压紧棒料表面再完成冲切动作，避免棒料在冲切过程中出现翘曲变形，保证冲压件的平面度与尺寸一致性；成型工位的凸凹模间隙根据棒料材质与厚度做了针对性匹配，冲切工位间隙取料厚的5%-8%保证断面光洁度，成型工位间隙根据成型回弹量做了预补偿，确保成型后的零件尺寸符合设计公差要求。这套模具可适配多种常见金属棒料的加工需求，通过更换对应工位的凸凹模镶件，即可调整加工零件的形状与尺寸，具备较强的通用性，能够满足中小批量多品种五金件的柔性生产需求，有效降低企业的模具投入成本，同时连续冲压的加工方式也能减少人工操作环节，提升生产过程的安全性与稳定性。
