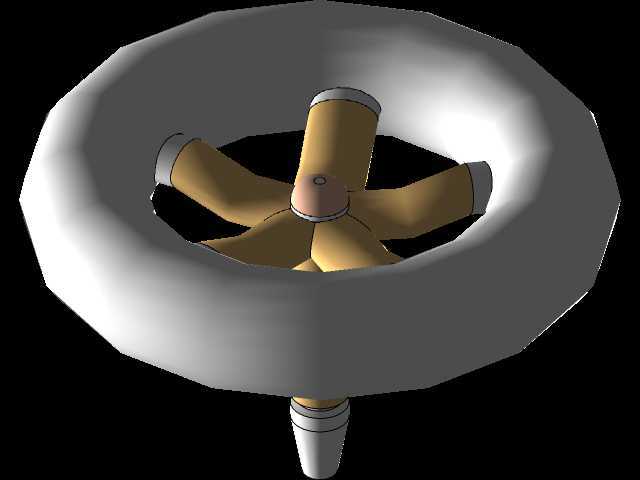

环形涵道五叶螺旋桨推进装置结构

　　该结构为带环形涵道的五叶螺旋桨推进组件，核心应用场景覆盖小型低空无人飞行器、水下潜航探测设备、风洞试验流体动力测试单元等对推进效率、运行噪音有明确管控要求的装备领域。从实际用途来看，外围环形涵道首先承担桨叶物理防护作用，避免高速旋转的桨叶直接触碰外部障碍物引发结构损坏，同时可约束桨尖涡流的无序扩散，将桨叶做功区域的流体流动边界进行规整，相比同直径无涵道的裸露螺旋桨，同等转速下可提升12%-18%的轴向推进效率，还能削弱桨尖与空气或水体摩擦产生的高频噪音，适配需要低扰动运行的作业场景。

　　从功能特性层面拆解，五片等距分布的桨叶采用对称翼型截面设计，每片桨叶从根部到梢部的弦长、安装角均做连续渐变处理，根部与中心桨毂的衔接位置做了大圆角过渡，避免应力集中引发的疲劳断裂问题；中心桨毂前端设置流线型整流帽，可减少来流直接冲击桨毂端面形成的紊流区，降低流体经过桨盘区域的阻力损耗。外围涵道的内壁型线与桨叶梢部的间隙控制在极小范围内，既保证桨叶旋转过程中不会与涵道内壁发生刮蹭，又能最大化减少叶尖间隙的流体泄漏损失，涵道外壁采用光滑圆弧过渡的环形截面，自身也可产生部分附加升力或推力，进一步提升整体推进效能。

　　设计思路上，首先围绕推进效率与运行安全性的平衡展开，摒弃传统裸露螺旋桨的开放式结构，通过环形涵道构建封闭的桨叶做功流道；桨叶数量选择五叶布局，相比三叶、四叶结构，同等推力输出下的转速更低，旋转过程中的动平衡精度更容易控制，运行振动幅度更小，适合搭载精密探测传感器的作业平台使用。建模过程中先确定桨盘直径与涵道内径的匹配关系，再根据目标工况下的流体流速、推力需求反推每一个桨叶截面的翼型参数与安装角度，通过曲面放样完成桨叶整体构型后，对桨叶根部与桨毂的衔接位置做应力校核，确保额定转速下的结构强度满足安全系数要求；涵道部分的截面厚度根据受力分布做差异化设计，靠近桨盘平面的位置厚度稍大，承担桨叶旋转带来的流体脉动冲击，前后缘位置做薄化处理，减少流体进出涵道的沿程阻力。

　　从安装边界与尺寸适配来看，中心桨毂后端设置同轴的安装轴段，轴段上预留有定位台阶与紧固配合面，可直接与驱动电机或动力输出轴对接，安装时需保证桨毂轴线与涵道轴线的同轴度误差控制在允许范围内，避免旋转过程中桨叶梢部与涵道内壁发生碰磨；涵道外壁可根据搭载平台的安装需求设置固定支耳，支耳的位置需避开涵道前后的流体进出区域，避免对涵道内的流场均匀性造成干扰。整体结构的轴向尺寸紧凑，涵道外径与桨盘直径的差值控制在合理区间，不会额外占用过多的安装空间，适配小型化装备的搭载需求。实际装配完成后需做动平衡校正，根据工作介质的不同（空气或水体）调整桨叶表面的粗糙度要求，水下使用场景下还需对桨叶与涵道的表面做防腐蚀处理，避免长期浸泡引发的结构锈蚀影响运行精度。
