双孔框架式连接固定支撑构件

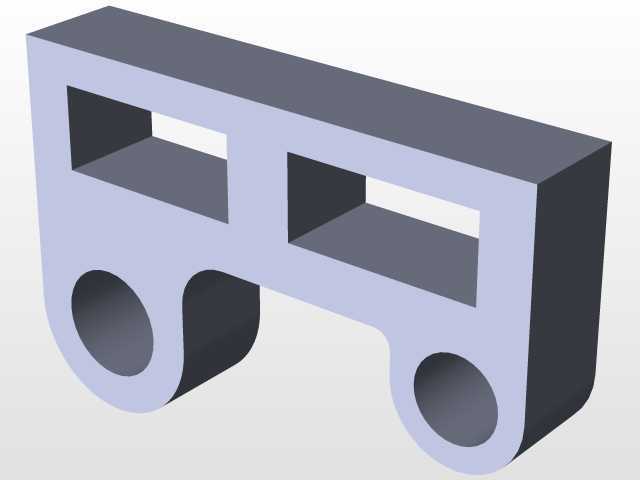

　　这类双孔框架式支撑构件，在轻工输送线侧边导向机构、小型自动化设备的机架接驳位、工装夹具的定位连接段都有非常广泛的应用场景，很多时候它承担的是跨距段的刚性衔接功能，不像标准角件那样只能做90度垂直拼接，它的一体式框架结构能在两个安装孔位之间形成连续的刚性传力路径，避免拼接式连接件容易出现的接缝松动、受力错位问题。

　　从实际使用的功能特性来看，构件下方两个同轴度要求较高的通孔，是用来穿装铰接销轴或者锁紧螺栓的，安装时可以根据现场需求选择单孔固定或者双孔联动，当需要做小范围角度调整的铰接场景时，两个孔位可以分别穿装定位销和锁紧件，调整到位后直接锁死，不需要额外加装垫板或者转接块；上方的两个矩形镂空槽，一方面是为了降低构件整体重量，减少安装位置的负载，另一方面这些槽位可以作为走线通道或者小型传感器的安装卡槽，不需要在构件上额外钻孔攻丝，避免破坏整体结构强度。

　　设计这类构件的时候，首先要确认的是两个安装孔的中心距，这个尺寸直接决定了它能适配的铰接摆幅范围，孔的内径要和常用的销轴、螺栓规格匹配，孔壁的厚度要满足剪切强度要求，避免长期受交变载荷出现孔壁变形；框架主体的壁厚要均匀，采用挤出成型或者铣削加工的时候，壁厚差控制在0.2mm以内，防止加工过程中出现应力变形，上下两个矩形镂空的内侧转角处要做合适的圆角过渡，不能留尖锐直角，不然应力集中很容易在长期受振的工况下出现裂纹。构件的上下安装面要保证平面度要求，贴合安装面的时候不能出现翘曲，不然锁紧后会产生额外的内应力，缩短使用寿命。

　　安装边界方面，这类构件的整体宽度要适配常用的工业铝型材槽宽，安装时不需要额外加宽安装位，两个端部的圆弧过渡设计，能避免安装时和周边的管线、运动部件发生刮擦，构件的总高度要控制在安装空间的允许范围内，保证上方镂空槽不会被周边结构遮挡，方便后续调整或者加装附件。实际选型的时候，要根据承载的载荷大小调整主体壁厚，如果是用在振动较大的设备上，还可以在孔位内部加装衬套，减少孔壁的磨损，延长构件的更换周期。

　　很多现场改造的场景里，这类一体式构件比拼接的连接件可靠性高很多，因为它没有额外的拼接接缝，不需要反复拧紧多个连接螺栓，安装效率能提升不少，而且整体的抗扭性能更好，在有侧向力的工况下，不会像拼接角件那样容易出现转角错位。设计建模的时候，要优先保证两个安装孔的同轴度公差，还有安装面的平面度要求，镂空槽的位置要居中，保证构件整体的重心在两个安装孔的中心连线上，避免安装后出现偏载。
