戴维森2012款竞赛类机器人结构设计

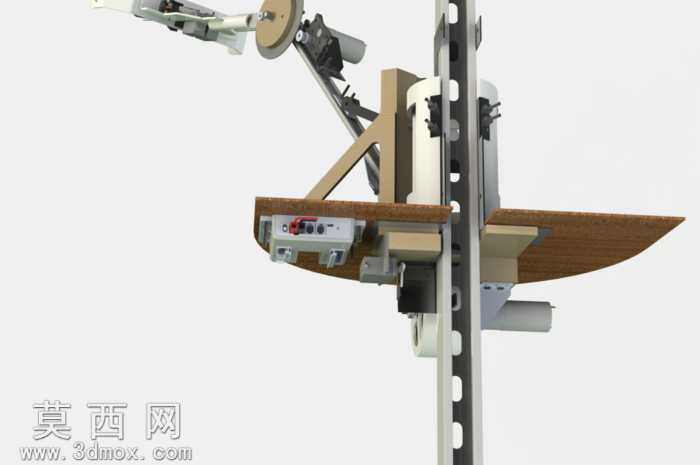

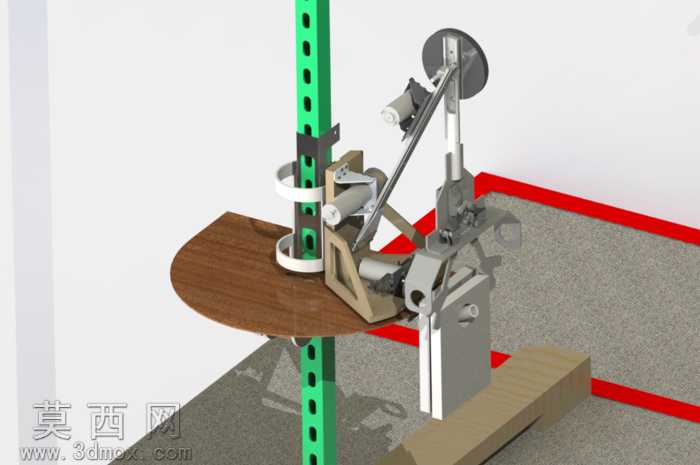

本作品为面向2012年机器人竞赛场景打造的专用机器人三维建模成果，建模过程中依托三维设计软件完成全参数化结构搭建，对机器人的每一处装配关系都做了精准的约束定义，确保各运动部件的活动范围、配合间隙完全符合实际加工与装配的公差要求。从结构设计思路来看，该机器人采用立式导轨作为主体承载架构，导轨上预设多组等距定位孔位，可根据不同竞赛任务的需求快速调整上部功能组件的安装高度与固定位置，具备极强的任务适配性。上部作业端集成了带摩擦轮的拾取机构，通过摆臂结构连接至主体承载架，摆臂与主体之间采用三角木质支撑件做结构强化，在保证整体轻量化的同时大幅提升了结构刚性，避免机器人高速运动过程中摆臂产生形变影响作业精度。主体承载平台采用仿船型的木质板材设计，既降低了整体自重，又能在平台上预留充足的电气元件安装空间，平台上固定的控制模块、接线端子等部件都按照实际元器件的尺寸做了1:1建模还原，接线端口的位置、固定卡扣的结构都完全参照实物参数绘制，可直接用于后续的装配模拟与走线规划。渲染阶段针对不同部件的材质特性做了精细化的材质参数调整：金属导轨与机械臂部件赋予磨砂金属材质，还原金属加工件的哑光质感与细微表面纹理；木质支撑与承载平台赋予木纹材质，调整木纹的走向与凹凸参数还原实木的触感与视觉效果；电气元件外壳赋予硬质塑料材质，添加细微的表面反光效果区分不同材质的视觉差异；驱动轮与摩擦部件赋予橡胶材质，调整粗糙度参数还原橡胶件的阻尼质感。整体建模过程中对所有活动部件都添加了运动副约束，可直接在三维软件中完成运动仿真，模拟机器人拾取、搬运、移动等全流程作业动作，验证结构设计的合理性，排查运动过程中可能出现的部件干涉问题，为后续的实物制作提供精准的三维数据支撑，整个设计兼顾了轻量化、结构强度与功能扩展性，能够适配多种竞赛类任务的作业需求。
