桁架式机器人末端工装结构设计

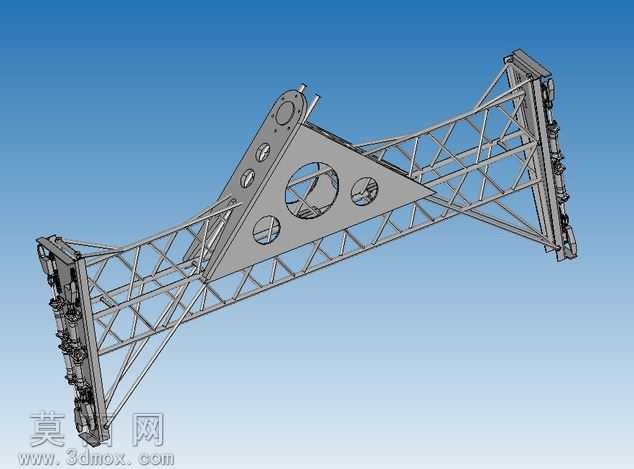

本模型为桁架式机器人末端工装结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配逻辑，对每一处杆件、连接节点、安装端面都做了精准的尺寸约束，确保各部件之间无干涉、装配公差符合工装类零件的设计要求。模型主体采用桁架式镂空框架结构，核心连接部位设计为三角加强板式构型，板件上开设多个圆形减重孔，在保证结构整体刚性与抗扭性能的前提下，最大限度降低工装自身重量，减少机器人运行时的负载消耗，提升末端动作的响应速度与运动精度。渲染阶段采用金属哑光材质模拟实际加工后的碳钢构件质感，对桁架杆件的焊缝衔接处、安装板的螺栓沉孔、两端的工装接口端面都做了细节材质区分，通过渐变蓝背景的环境光渲染，清晰呈现出结构的空间层次与杆件排布逻辑，直观展示整体的力学传递路径。设计思路上，该工装两端预留标准化的机械安装接口，可适配不同规格的机器人末端法兰与执行元件，中间的三角加强板作为核心承力部件，将两端作业时的载荷均匀分散到整段桁架的各根杆件上，避免局部应力集中导致的结构变形；桁架杆件采用等截面型材排布，沿受力方向做斜向交叉支撑，形成稳定的空间桁架受力体系，相比实心梁结构减重超过60%，同时具备更优异的抗弯折性能。建模过程中对所有安装孔位做了同轴度约束，对连接端面做了平面度公差设定，确保模型导出后可直接用于工程出图、结构仿真与加工下料，整体结构兼顾刚性、轻量化与装配通用性，适用于大跨度机器人末端的作业场景，可作为自动化生产线中机器人末端工装的设计参考，帮助设计人员快速理解桁架式工装的受力逻辑与结构排布方式，优化自身的工装设计方案。
