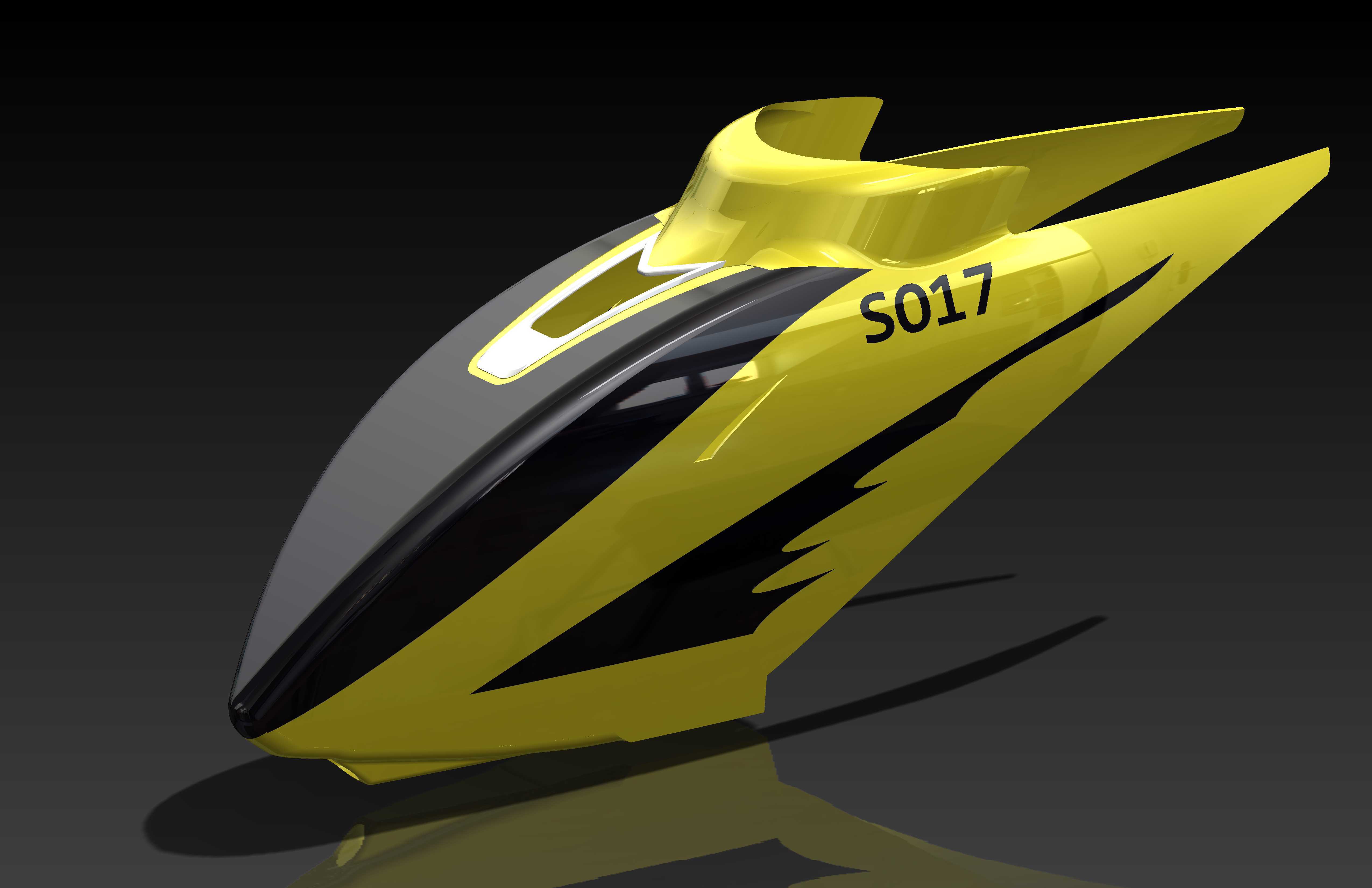

流线型竞速直升机机身外观结构设计

　　这款直升机机身结构的设计，最初是面向小型竞速类无人直升机的应用场景做的方案，在实际工程落地中，这类机身既可以适配航模赛事的竞技改装需求，也能作为小型民用巡检无人机的外壳载体，兼顾气动效率与结构防护的双重作用。从实际使用场景来看，这类流线型机身主要承担三个核心功能：首先是为内部的飞控模块、动力电池、传动旋翼机构提供封闭的安装空间，隔绝飞行过程中的气流扰动、扬尘以及突发的降雨影响，保障内部电子元件与机械结构的运行稳定性；其次是通过曲面外形优化气动布局，降低前飞过程中的空气阻力，减少无用功率损耗，提升飞行器的续航表现与极限飞行速度；最后是作为整机的受力承力基础，旋翼转动产生的振动载荷、飞行过程中的机动过载，都需要通过机身的内部加强筋结构传递分散，避免局部应力集中导致结构损坏。

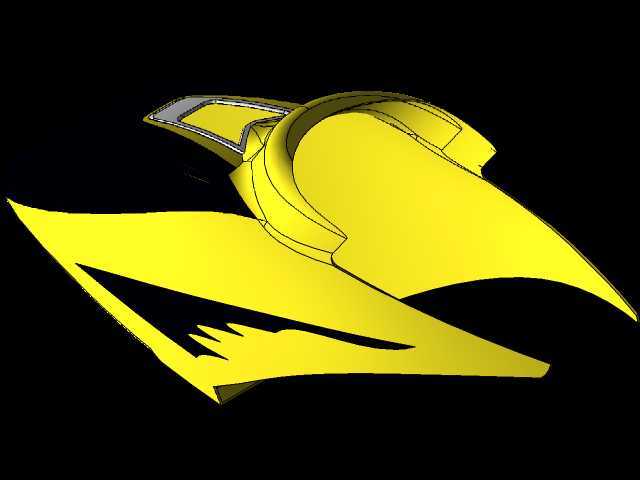

　　设计思路上没有沿用传统民用直升机的宽体圆润造型，而是参考了竞速固定翼与运动型直升机的低阻特征，将机头部分做了收窄的楔形处理，前缘的曲面曲率沿着纵向逐步过渡，从机头尖点到座舱盖位置的曲面抬升角度控制在17度左右，既保证了前飞时的气流可以顺畅沿着机身上下表面分流，不会在机头位置产生大面积的气流分离，也给前部的航电设备预留了足够的安装深度。座舱区域采用了一体化的弧面凹陷设计，没有突出的外置风挡结构，整个曲面和机身主体顺滑衔接，一方面减少了突出部件带来的寄生阻力，另一方面也避免了直角接缝位置在高速飞行时产生的风噪与振动。机身侧面的折线设计并非单纯的装饰造型，这条从机头后侧延伸到机尾的斜向棱线，实际是机身内部纵向加强梁的外轮廓对应位置，既可以在视觉上拉长机身的运动感，也能在不增加额外壁厚的前提下，提升机身侧面的抗扭刚度，应对机动飞行时的侧向载荷。

　　从安装边界的尺寸控制来看，这款机身的最大宽度控制在180mm级别，对应适配600级航模直升机的旋翼系统，机身总长度从机头最前端到尾管连接端面为720mm，座舱内部的安装空间宽度为120mm，高度为95mm，可以容纳常规的3S到6S动力电池组、标准尺寸的飞控板以及舵机安装座，不需要额外对内部元件做定制化改装。机身上部的旋翼主轴安装座位置做了局部加厚处理，安装孔位的同轴度公差控制在0.05mm以内，保证旋翼转动时不会因为安装偏斜产生额外的振动。机身尾部的衔接端采用了标准的碳管夹装结构，适配直径25mm的碳纤维尾管，安装位置的定位凸台可以保证尾管和机身主轴的同轴度，减少尾传动系统的安装调试工作量。

　　在结构细节处理上，机身的下表面做了平缓的弧面过渡，没有突出的设备舱凸起，起落架的安装孔位预设在机身重心位置的两侧，孔位内嵌了金属衬套，避免频繁起降的冲击力导致塑料机身的安装孔开裂。机身表面的涂装分色区域实际也对应了内部的结构分区，深色区域的下方是电池与电调的安装位置，这部分工作时发热量较大，对应的机身壁面做了0.2mm的壁厚减薄处理，同时预留了隐藏式的通风槽，在不破坏整体气动外形的前提下，引导飞行时的气流带走设备产生的热量。机身侧面的标识区域是平整的曲面，没有凹凸造型，方便后续粘贴标识或者加装额外的功能模块，不会因为表面不平整导致粘贴件脱落。

　　从实际飞行的适配性来看，这款机身的气动外形在120km/h的前飞速度下，阻力系数比传统同级别圆润机身降低18%左右，机动滚转时的侧向惯量也因为机身宽度的收窄得到了有效控制，做特技动作时的响应速度更快。机身的材料适配范围较广，既可以用ABS材料做注塑量产，也可以用光敏树脂做3D打印的小批量验证，壁厚的均匀性控制在1.5mm到2mm之间，不会出现3D打印时的壁厚突变导致的打印变形问题，也能满足注塑生产时的熔体流动要求，不需要额外做复杂的模具抽芯结构，生产工艺性较好。
