民用客运飞机曲面结构造型设计

　　在航空装备的结构设计与教学演示场景中，这类简化的民用客机曲面造型模型，常被用于曲面建模逻辑的实操训练、航空科普展品的结构打样、以及航空类专业课程的教具开发。不同于真机的全参数化复杂结构，该模型聚焦机身主体曲面、机翼、尾翼与动力舱的核心形态表达，剥离了真机内部复杂的航电、管路、承力桁架结构，保留了民用干线客机最具辨识度的气动外形特征，能够帮助建模学习者快速理解大曲率连续曲面的构建逻辑，也能作为科普场景下直观展示民航机构成的实体演示载体。

　　从实际用途来看，该模型可覆盖三类核心应用场景：其一为三维建模教学场景，作为CATIA曲面模块的实操练习载体，帮助学习者掌握多截面曲面、桥接曲面、曲面倒角、曲面缝合等核心命令的组合使用方法，理解航空类产品曲面建模中G2连续的控制要求；其二为航空科普场景，经过3D打印或缩比加工后，可作为青少年航空科普课程的演示教具，直观展示民航客机的机翼布局、尾翼配置、发动机吊装位置等基础结构特征；其三为创意展示场景，可作为航空主题展厅、民航相关企业前台的装饰摆件原型，经过材质渲染后也可用于航空类宣传物料的视觉素材。

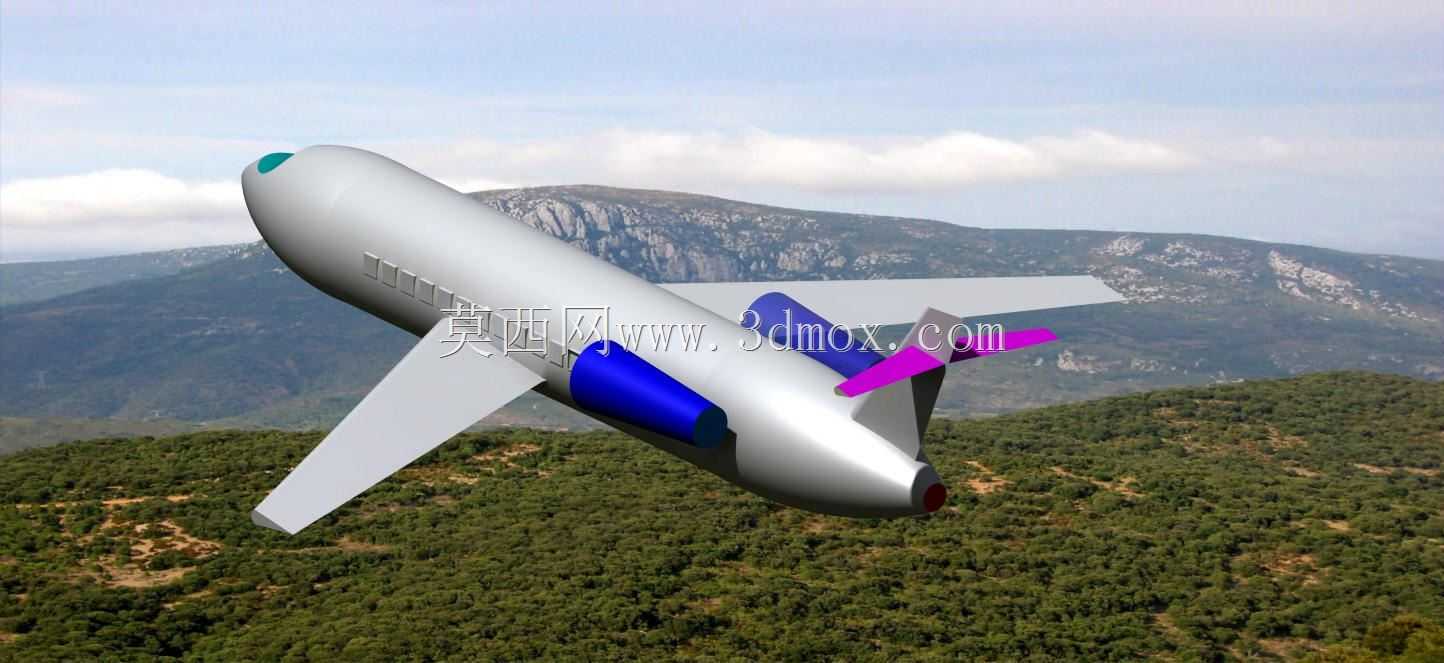

　　从功能特性来看，该模型还原了低涵道比民用客机的核心气动布局：机身采用典型的长圆柱形截面渐变设计，机头位置做了符合气动要求的钝头曲面收敛，避免直角结构带来的气流分离问题；机翼采用下单翼布局，翼根位置与机身下部做了平滑的曲面过渡，还原了真机翼身融合处的曲面衔接特征，机翼后缘预留了副翼与襟翼的结构分区位置，可根据后续需求拓展活动舵面的结构设计；尾翼采用常规的垂直尾翼加水平尾翼布局，垂尾与平尾的翼型均采用低速气动效率较好的对称翼型，垂尾与机身尾部的衔接处做了顺滑的曲面过渡，避免应力集中与气动干扰；发动机采用翼下吊装的短舱布局，短舱与机翼之间的挂架结构做了简化处理，短舱自身采用了典型的进气道钝头收敛、喷口小直径收敛的曲面形态，还原了涡扇发动机短舱的基础外形特征。

　　在设计思路层面，该模型的构建完全遵循航空产品曲面建模的常规逻辑：首先绘制机身的纵向引导线与各个站位的截面轮廓线，通过多截面曲面命令生成机身主体曲面，在机头与机尾位置单独做曲面的曲率调整，保证机头位置的曲面曲率符合低速气动要求，机尾位置做平滑的收敛过渡，避免曲面出现褶皱或曲率突变；其次构建机翼的基准平面，绘制翼根与翼尖的翼型截面，通过多截面曲面生成机翼主体曲面，再通过桥接曲面完成翼根与机身的衔接，对衔接位置做曲面倒角处理，保证曲面的连续性达到G1以上；之后按照相同的逻辑完成垂尾与平尾的曲面构建，注意尾翼与机身衔接位置的曲面修剪与缝合，避免出现曲面缝隙；最后构建发动机短舱与挂架结构，短舱采用旋转曲面生成主体形态，再通过曲面修剪完成与挂架的衔接，挂架与机翼的连接位置同样做平滑的曲面过渡。整个建模过程中，所有曲面的构建都优先保证形态的辨识度与曲面的连续性，没有过度追求内部结构的细节，符合教学类与演示类模型的设计定位。

　　从外形尺寸与安装边界来看，该模型作为单机身整体结构，不存在活动部件的装配间隙问题，整体长宽高比例符合常规窄体客机的尺寸比例：机身长度与翼展的比例约为1.2:1，机身直径与机身长度的比例约为1:10，垂尾高度与机身直径的比例约为1.5:1，发动机短舱的长度约为机身直径的1.2倍，短舱直径约为机身直径的0.35倍。如果用于3D打印制作缩比模型，可根据打印设备的成型尺寸调整缩放比例，缩放过程中不会出现曲面破损或结构干涉问题，因为所有曲面均为连续的整面结构，没有细碎的小曲面或薄壁结构；如果用于装配到更大的航空场景沙盘当中，可直接将模型整体作为一个部件导入场景，不需要拆分零件，安装时仅需保证机轮（该模型未做机轮结构，可后续拓展）与场景地面的接触位置对齐即可，机翼与尾翼的外轮廓不会与场景中的其他建筑、地勤设备模型产生干涉，因为整体外形为流线型结构，没有外凸的尖锐部件。

　　对于结构设计从业者而言，这类简化的航空曲面模型是练习大曲率曲面建模能力的优质载体，不同于规则的机械零部件建模，航空曲面的构建需要对曲线的控制点、曲面的连续性有更精准的把控，通过练习这类模型的构建，能够快速提升曲面建模的实操能力，为后续从事复杂曲面类产品的设计工作打下基础。同时，这类模型的结构拆分逻辑也能帮助学习者理解航空产品的部件分区思路，比如机身、机翼、尾翼、动力舱的分区方式，与真机的结构分区逻辑是一致的，能够帮助学习者建立航空结构设计的基础认知。
