壁挂弯臂式户外篮球架结构设计

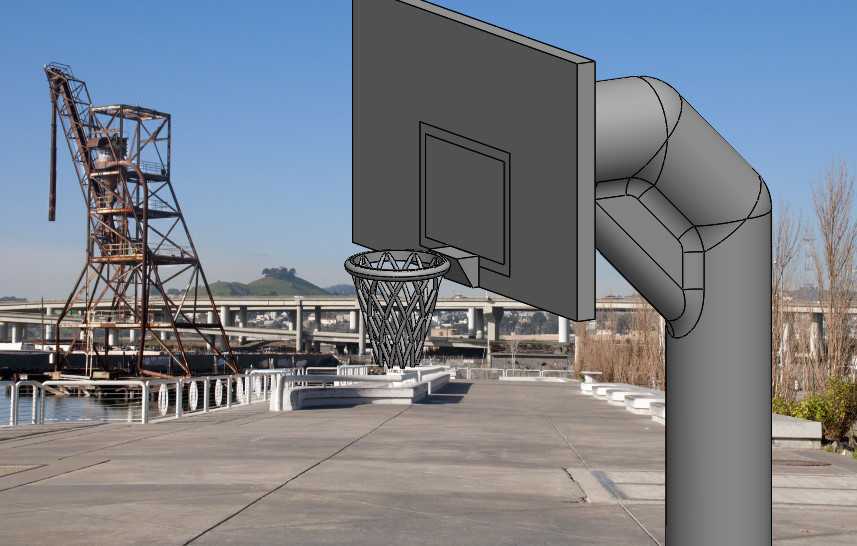

　　这款壁挂弯臂式篮球架的结构设计，核心围绕户外公共运动场景的安装适配需求展开，区别于传统落地式篮球架需要预埋基础、占用地面活动空间的弊端，整体采用侧墙固定的安装逻辑，适配江边步道、社区边角空地、厂区休闲区这类地面空间有限、无法做大型基础施工的场地，安装完成后架体下方无任何支撑结构遮挡，能最大化保留运动区域的通行与活动空间，避免人员运动过程中碰撞支撑立柱的安全隐患。

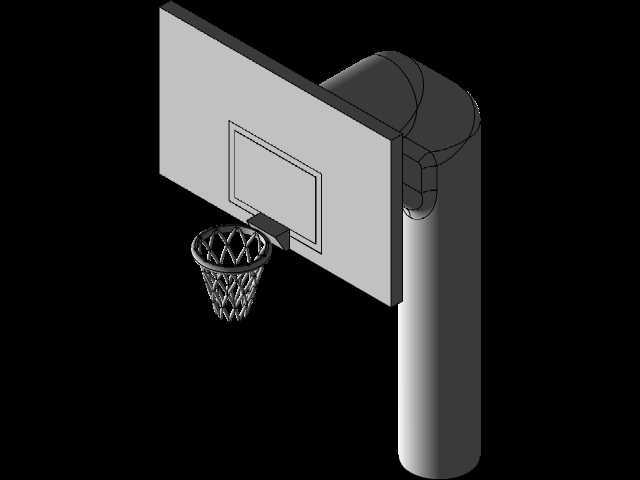

　　从功能特性来看，架体的承载结构采用大曲率弯臂作为主受力件，弯臂的截面做了渐变加厚处理，靠近墙体安装端的截面尺寸更大，向篮板连接端逐步平滑过渡，既能够承载扣篮、篮球反复冲击带来的动载荷，也能避免应力集中在弯折拐点位置导致的结构疲劳。篮板采用矩形平板结构，背部设置了井字形加强筋布局，筋板高度从篮板中心向边缘逐步降低，保证篮板受篮球冲击时的形变量控制在合理范围内，不会出现长期使用后板面凹陷、反弹角度偏移的问题。篮筐与篮板的连接位置做了局部加厚的安装座，安装座与弯臂前端的连接法兰采用螺栓组锁紧，能够承受运动员挂筐时的瞬时竖向拉力，连接位置预留了3mm的调节间隙，可根据安装后的实际水平度微调篮筐角度，保证篮圈上平面始终处于水平状态。

　　设计过程中优先考虑了户外使用的耐候性需求，所有金属构件的连接位置都做了外翻边的防水结构，避免雨水积存到连接缝隙内部造成锈蚀，弯臂的外轮廓做了大圆弧过渡处理，没有尖锐的棱角凸起，防止运动人员意外磕碰受伤。安装边界方面，墙体固定端的安装板采用了多组膨胀螺栓孔位布局，孔位间距按照常规混凝土承重墙的配筋间距设置，避免打孔时破坏墙体内部的受力钢筋，安装板与墙体之间预留了5mm的橡胶垫片安装空间，既能够缓冲架体受冲击时的振动传递，也能避免金属安装板长期与墙体摩擦造成墙面涂层脱落。

　　尺寸设计上严格匹配常规户外篮球运动的使用标准，篮板的安装高度保证篮圈上平面距离地面的垂直高度为3.05米，弯臂的伸出长度控制在1.8米，保证篮板前方有足够的投篮活动空间，同时不会因为伸出过长导致弯臂受力端弯矩过大。篮圈采用环形圆管弯折成型，下方预留了篮网挂接的均匀卡槽，卡槽开口做了收边处理，防止篮网长期拉扯后从卡槽内滑脱。整个架体的零部件拆分逻辑充分考虑了运输与现场安装的便利性，弯臂、篮板、篮筐均为独立的分装组件，单一部件的重量控制在两人可搬运的范围内，现场安装时不需要大型吊装设备，仅需常规扳手、冲击钻等工具即可完成组装固定，大幅降低了偏远场地的安装施工成本。

　　结构受力校核阶段，针对弯臂的弯折位置做了反复的载荷模拟，模拟运动员挂筐时150kg的瞬时竖向载荷，以及篮球高速撞击篮板时的水平冲击载荷，确保弯臂的最大应力值低于材料的屈服强度，长期循环载荷作用下不会出现塑性变形。篮板与弯臂的连接位置设置了四个对称的锁紧点，每个锁紧点都配备了防松垫圈，避免长期振动导致螺栓松动。架体的所有外露金属表面都预留了喷塑处理的工艺余量，能够适配户外紫外线照射、雨水侵蚀的使用环境，延长整体结构的使用寿命。
