下肢康复训练用椭圆运动器械结构设计

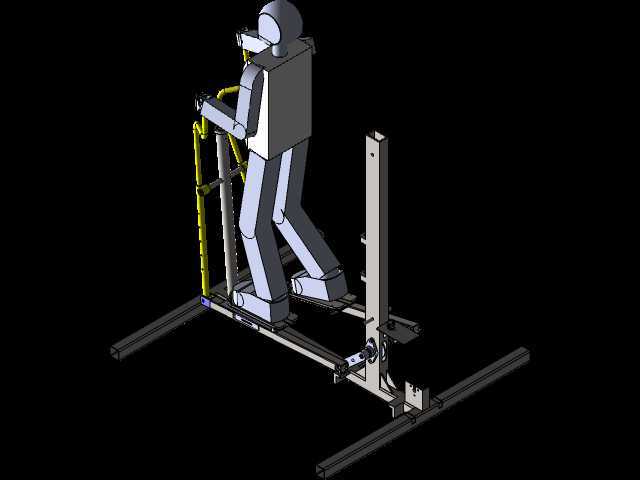

　　这款椭圆运动器械的结构设计，核心围绕下肢步态模拟的运动轨迹展开，最初的设计切入点是适配普通家用健身场景与基层康复机构的轻度训练需求，区别于商用大型椭圆机的厚重结构，整体采用方管焊接的框架形式，底部支撑框架向前后两侧延伸出足够的接地长度，保证使用者在运动过程中整机不会出现侧翻或者前后翘动的情况，接地端预留了安装膨胀螺栓的孔位，若放置在硬质地面可直接通过螺栓固定，若放置在居家地毯环境也可依靠底部防滑橡胶垫的摩擦力保持稳定。

　　从运动原理来看，该器械通过踏板的椭圆轨迹运动，模拟人走路、慢跑时的下肢关节活动角度，踏板与连杆的铰接点位置经过反复调整，确保运动过程中膝关节的屈曲角度不会超过安全阈值，避免普通健身器材容易出现的关节磨损问题，扶手部分采用高低双位设计，高位扶手供使用者站立训练时抓握保持平衡，低位侧扶手则适配行动不便人群借助上肢力量支撑身体，逐步适应下肢的运动节奏。

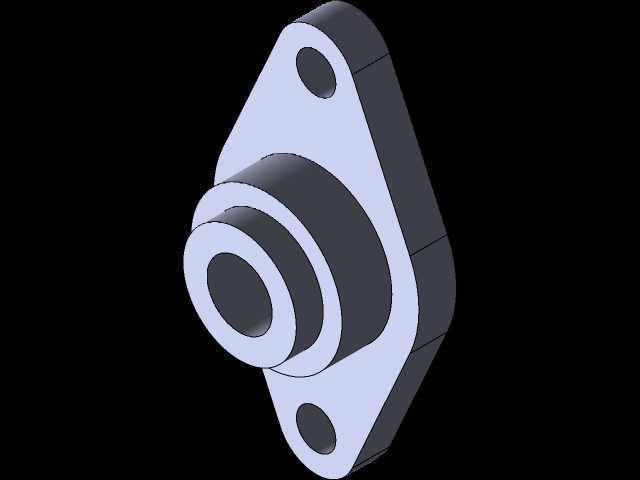

　　结构设计上，驱动部分没有采用复杂的磁阻或者飞轮结构，而是通过多组连杆的铰接配合实现无动力的轨迹约束，这种设计一方面降低了整体的制造成本，另一方面也减少了后期维护的需求，没有易损的传动皮带或者阻尼部件，仅需要定期对铰接位置的轴承进行润滑即可长期使用。主立柱上预留了多组安装孔位，可以根据不同使用需求加装显示屏、心率握把或者阻力调节模块，拓展性较强，不需要对主体框架进行改动就能实现功能升级。

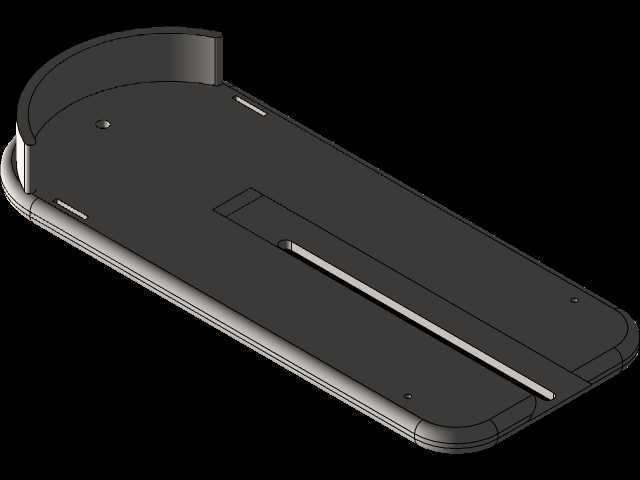

　　安装边界方面，整机的占地面积控制在1.8米长、0.8米宽的范围内，高度不超过1.6米，普通住宅的阳台、客厅边角位置都可以放置，不需要预留过大的操作空间，框架的管材壁厚选择2.5mm的标准方管，在保证整体结构强度的同时控制了整机重量，方便搬运和移位。踏板表面设计有防滑纹理，边缘做了圆弧过渡处理，避免使用者上下器械时被棱角磕碰，所有铰接位置都加装了防尘端盖，防止日常使用中灰尘进入轴承间隙造成卡滞。

　　在实际应用场景中，该结构既可以作为普通家庭的有氧健身器材，满足日常低强度的运动需求，也可以经过简单的配件加装后，用于社区康复中心的下肢行动障碍患者术后恢复训练，通过调整连杆的铰接位置，还可以改变椭圆轨迹的长短轴比例，适配不同身高、不同康复阶段的使用者，比如针对下肢力量较弱的老年使用者，可以将轨迹的步幅调小，降低运动强度，针对有一定运动基础的使用者，则可以加大步幅，提升训练的有氧消耗。

　　设计过程中还充分考虑了不同使用者的体重承载需求，主体框架的焊接位置都做了加强筋处理，整机的额定承载重量可以达到120kg，满足绝大多数成年人的使用需求，所有的外露金属件都经过喷塑处理，避免长期使用出现锈蚀掉漆的问题，扶手位置包裹了防滑泡棉，提升抓握时的舒适度，即使长时间运动也不会出现手部硌痛或者打滑的情况。
