行李箱三位密码防盗锁具结构设计

　　日常差旅场景中，行李箱锁是保障箱内财物安全的核心配件，这类三位密码锁广泛适配硬壳PC行李箱、布艺手提箱、小型商务登机箱等各类箱包产品，既可以在公共交通托运、酒店寄存、人流密集场所通行时避免箱盖意外弹开，也能通过密码验证机制降低无关人员随意开箱的风险，相比传统挂锁不需要额外携带钥匙，避免了钥匙遗失导致无法开箱的麻烦，是当前民用箱包领域应用占比最高的锁具类型之一。

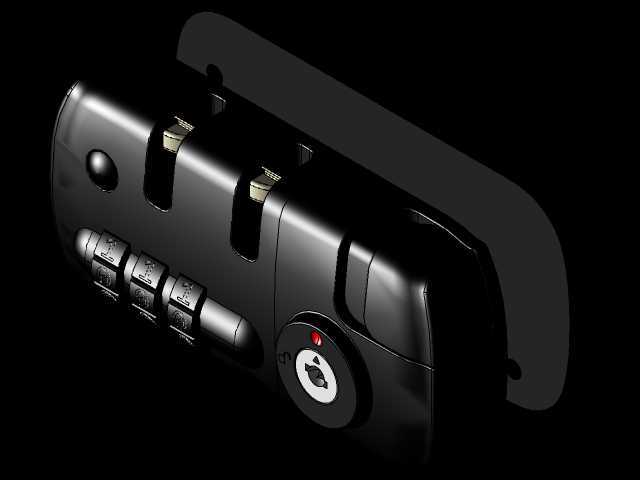

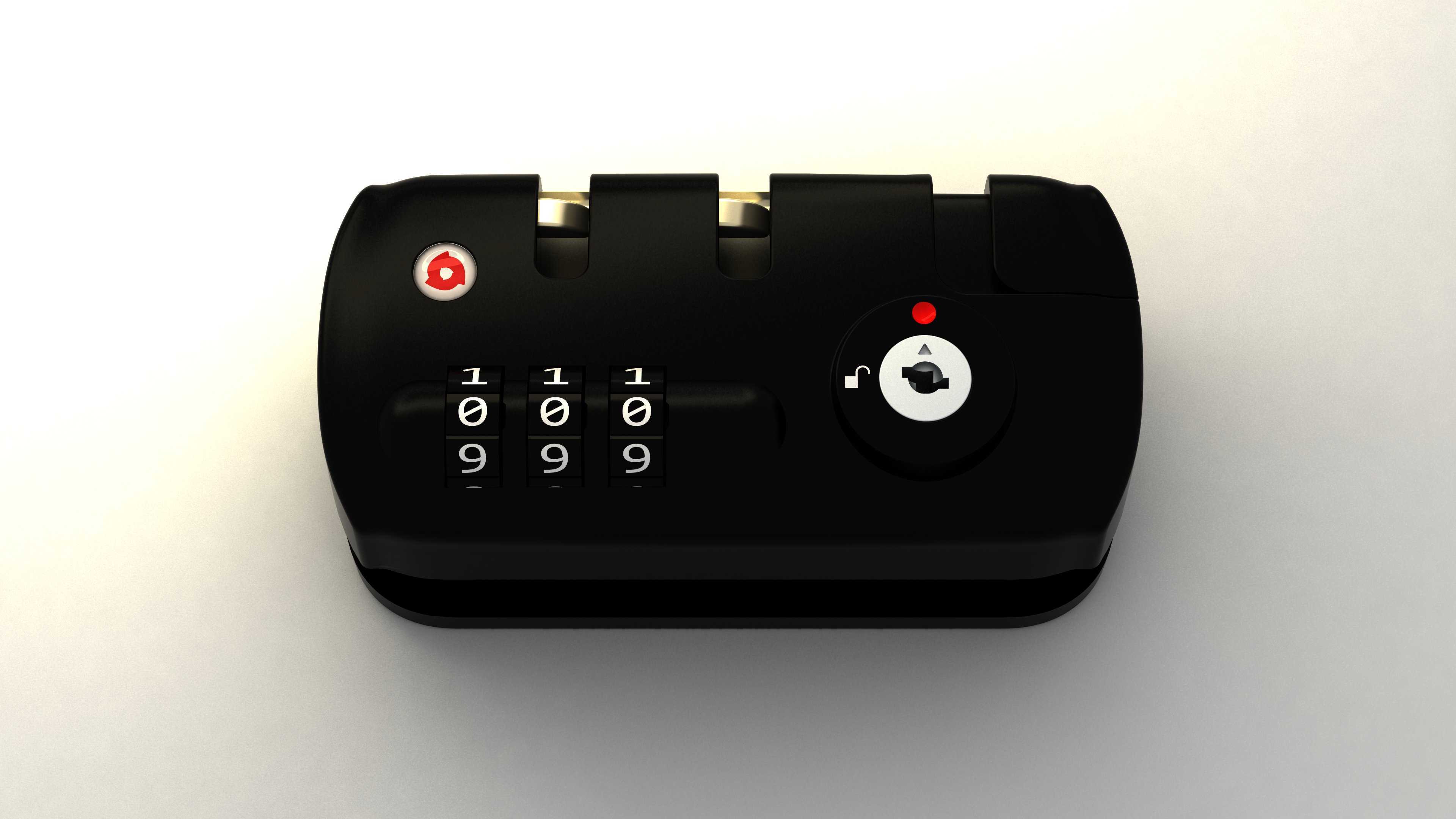

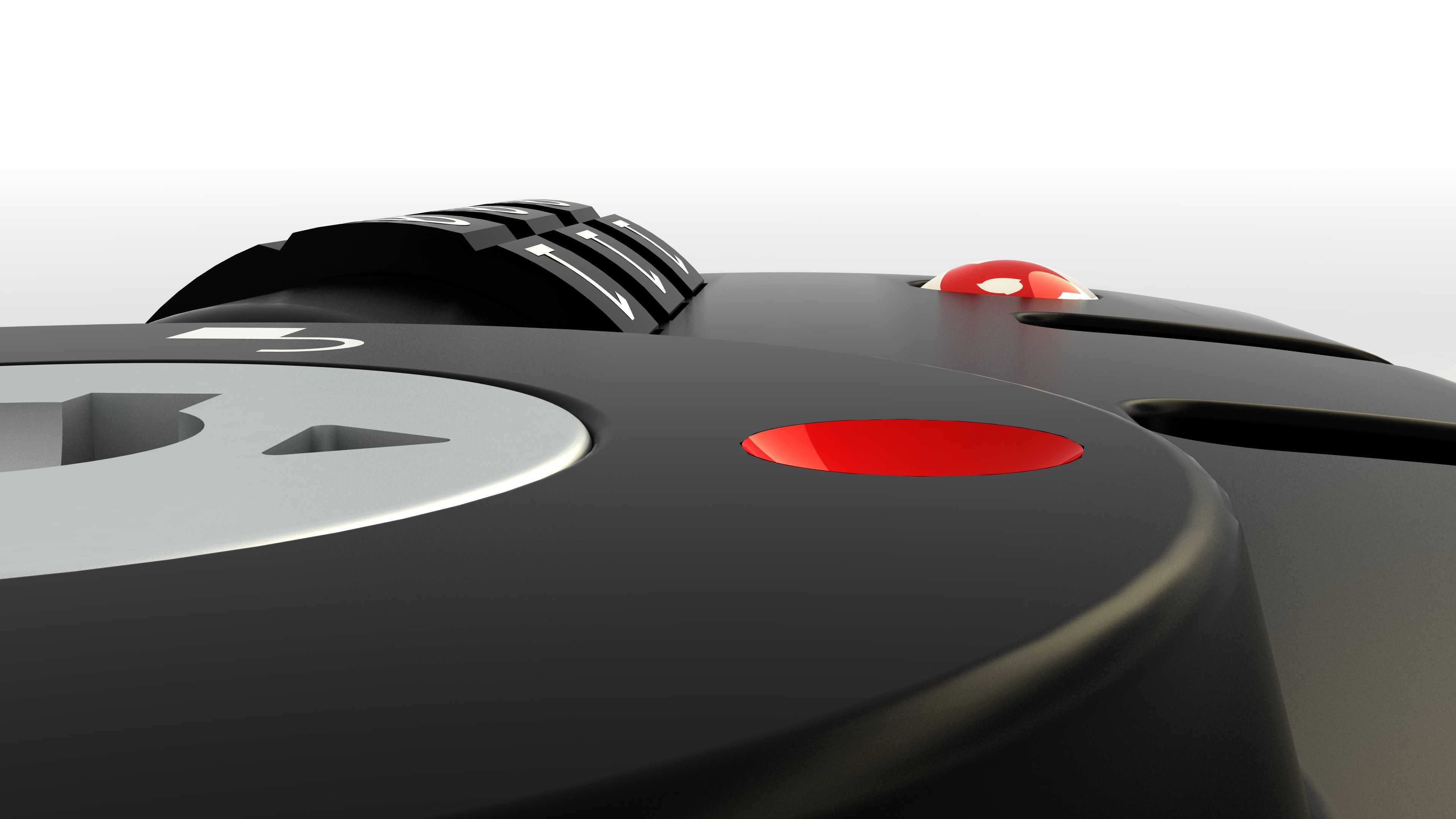

　　从功能结构来看，这款锁集成了密码解锁与钥匙应急解锁两套独立机构，三位数字密码轮可提供000-999共一千组密码组合，用户可根据使用习惯自行设定密码，日常使用时仅需将三个滚轮拨动至预设数字位置，即可触发内部锁舌的解锁动作，推动锁扣即可打开箱盖；当用户遗忘密码时，可通过配套的专用钥匙插入侧边锁孔完成应急解锁，避免密码遗忘后暴力破锁损坏箱体的问题。锁体侧面的红色状态指示点，可直观反馈当前锁具处于锁止还是解锁状态，用户无需反复拉动锁扣确认，操作反馈清晰直接。

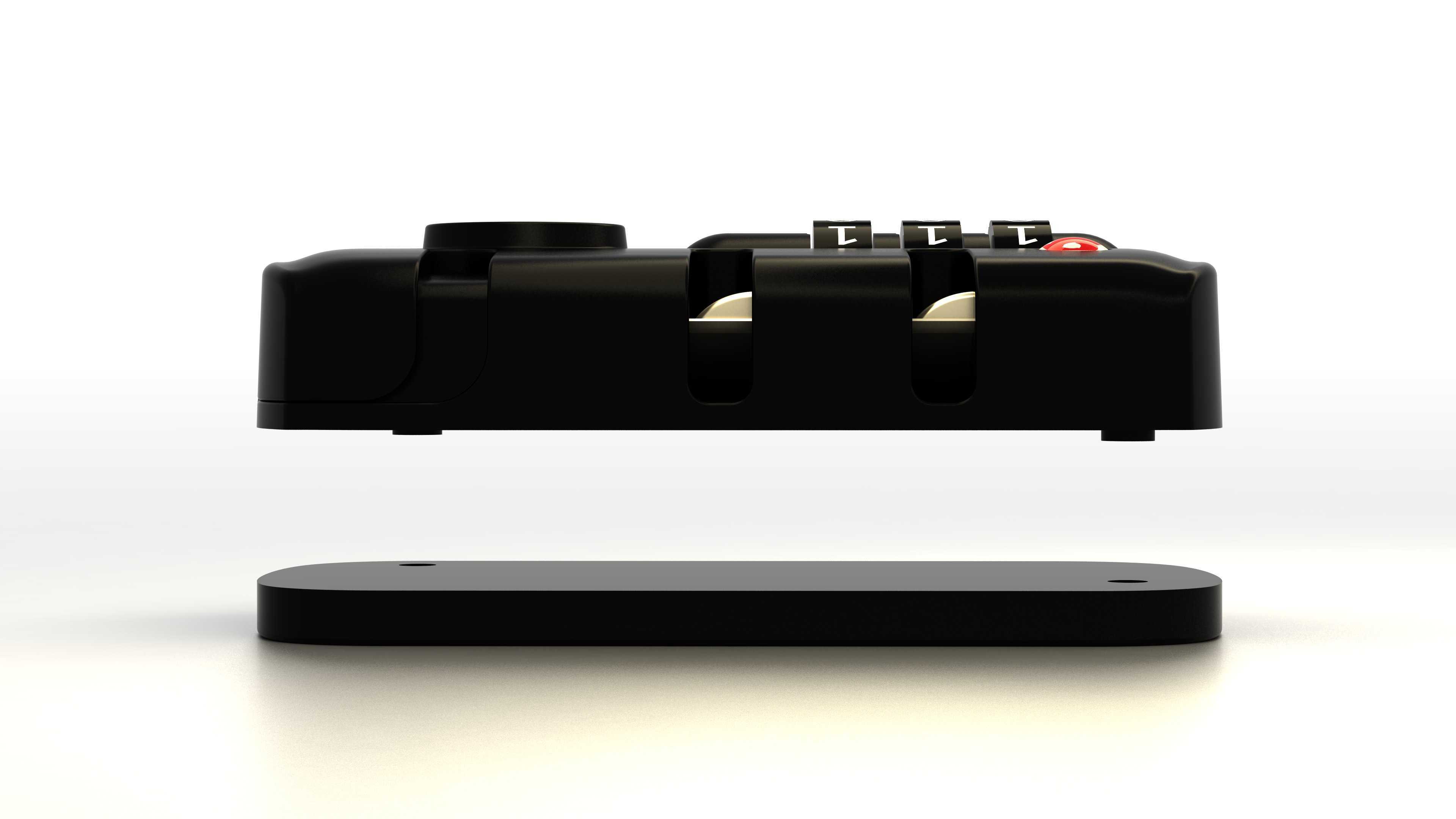

　　设计这类箱包锁时，首先要匹配常规行李箱的安装边界，目前主流20寸到28寸行李箱的侧边安装位预留厚度普遍在18-25mm区间，锁体整体厚度控制在22mm以内，安装孔位采用行业通用的对称双孔布局，孔距适配多数现有箱包的预装位，不需要对箱体进行额外打孔改造即可直接替换安装。锁体外壳采用高强度ABS工程塑料注塑成型，表面做哑光磨砂处理，既可以降低日常拖拽、磕碰过程中产生的划痕，也能避免亮面材质容易残留指纹、污渍的问题，外壳边缘全部做R2以上的圆角过渡，不会在使用过程中剐蹭衣物或者划伤手部。密码轮采用凹凸防滑纹理设计，即使手部沾有水渍或者佩戴薄手套也能顺畅拨动滚轮，滚轮的数字采用激光雕刻工艺，长期使用摩擦也不会出现数字脱落、模糊的问题。

　　内部锁芯结构采用锌合金压铸成型，相比纯塑料锁芯具备更高的结构强度，能够承受一定的外力撬动，避免托运过程中挤压、撞击导致锁体失效。锁舌的伸缩行程控制在8mm，既保证锁止状态下有足够的咬合深度，不会因为轻微震动就脱扣解锁，也不会因为行程过长导致解锁时卡滞。在密码轮的阻尼设计上，每一个数字档位都设置了清晰的定位弹片，拨动滚轮时会有明确的段落反馈，用户不需要目视观察也能感知到数字是否对齐到位，盲操作也能顺利完成密码输入。

　　建模过程中需要重点关注各运动部件的间隙配合，密码轮与中心轴的配合间隙控制在0.1mm，既保证滚轮转动顺畅无卡滞，也不会因为间隙过大出现晃动、错位导致密码对齐偏差；锁舌与锁壳的导向槽间隙控制在0.15mm，解锁与锁止动作全程无偏摆，反复开合测试也不会出现卡顿问题。应急锁芯的偏心拨块位置需要精准计算，钥匙转动90度时刚好完全带动锁舌回缩到解锁位置，转动角度不足或者超程都不会触发解锁动作，避免钥匙轻微晃动就导致锁具意外打开。锁体背部的密封胶圈设计，能够阻挡日常使用中渗入的雨水、灰尘，避免内部金属部件生锈导致操作卡滞，提升锁具在不同使用环境下的可靠性。

　　这类锁具除了应用在旅行行李箱上，也可以适配小型储物箱、工具收纳箱、私密文件箱等产品，安装方式灵活，只需要在对应安装面开出匹配的嵌装槽，通过两个自攻螺丝即可完成固定，不需要复杂的安装工序。设计时还需要考虑TSA海关锁的兼容拓展性，这款基础款锁体的安装尺寸与海关锁通用安装位完全匹配，后续如果需要生产适配出境使用的海关锁版本，只需要更换锁芯模块，不需要重新开模生产外壳部件，能够有效降低衍生产品的开发成本，缩短产品迭代周期。
