球形密码式金属防盗挂锁结构设计

　　日常仓储、户外设备防护、私人储物场景中，传统弹子挂锁易被技术开启、钥匙易丢失复刻的痛点长期存在，这款球形密码挂锁的设计，正是针对这类场景的防护需求做的定向结构优化。从实际使用场景来看，这类挂锁可适配仓库铁门搭扣、户外配电箱锁扣、工具箱锁梁、货运集装箱侧门搭扣等多种安装位，无需额外配套锁座，只要搭扣开孔尺寸适配锁梁直径即可直接使用，适配场景覆盖工业仓储、户外公共设施、个人家用储物多个领域。

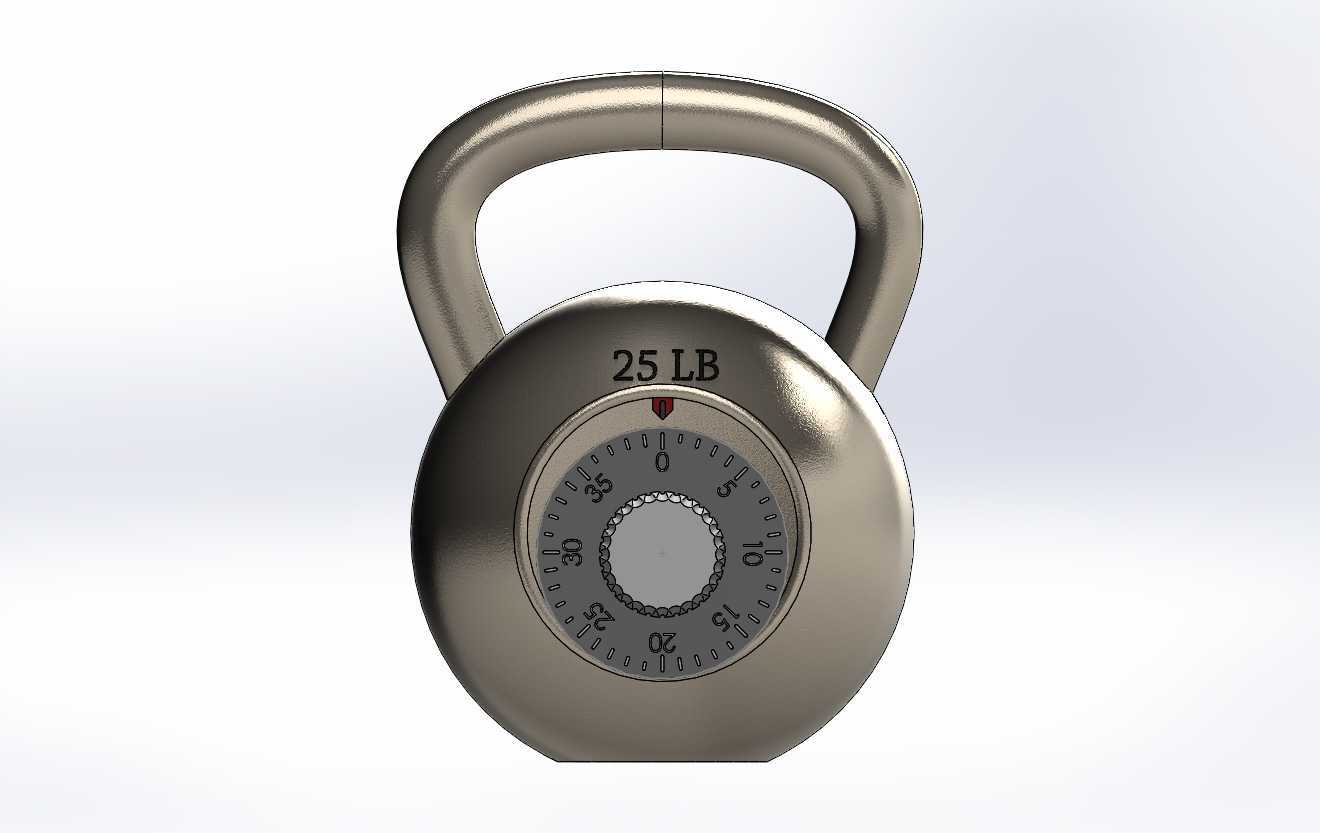

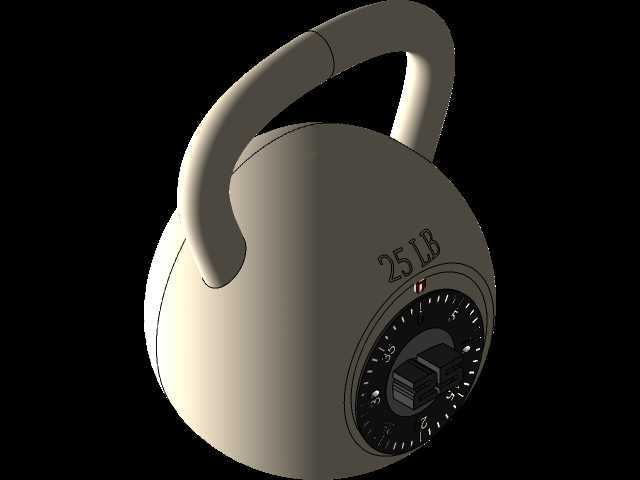

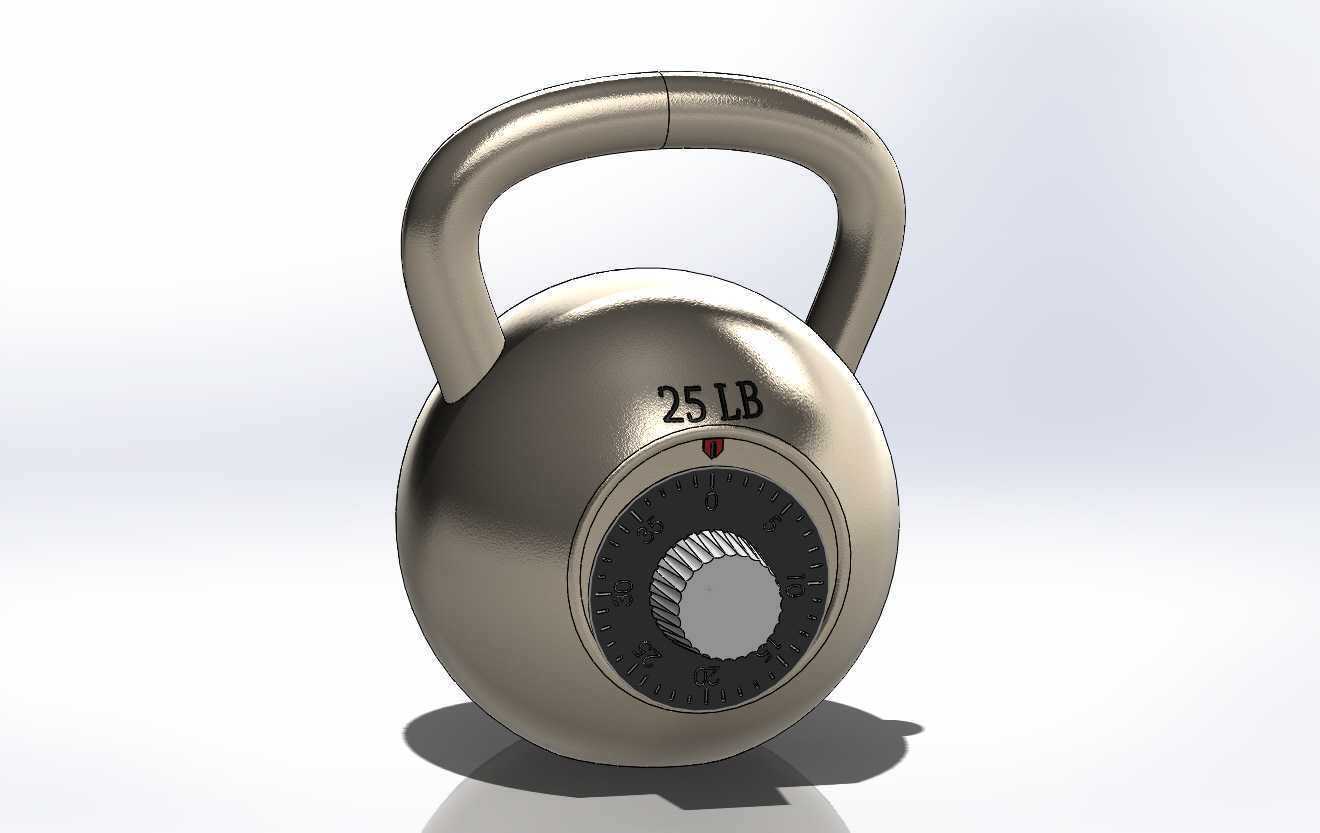

　　设计初期首先敲定的是整体球形壳体结构，区别于传统矩形挂锁的棱角结构，球形外壳没有突出的受力撬点，外力撬动时撬棍难以找到稳定施力位置，能大幅提升防暴力破坏的能力。壳体采用一体化金属成型思路，侧壁厚度做了等强度设计，锁梁安装位置的壳体局部做了加厚处理，对应锁梁回缩的腔体内置防钻衬套，避免电钻从锁梁配合位置钻开内部锁止结构。锁梁采用U型弯折的圆截面金属杆，和壳体配合的两个插脚做了差异化设计，其中一个插脚带有环形锁止槽，锁止状态下内部的锁舌会卡入该槽内，另一个插脚做了轴向限位台阶，避免锁梁被完全拔出壳体，同时锁梁和壳体配合的孔位做了间隙配合优化，间隙控制在0.1mm以内，既保证锁梁转动顺畅，又避免薄片工具插入间隙撬动锁舌。

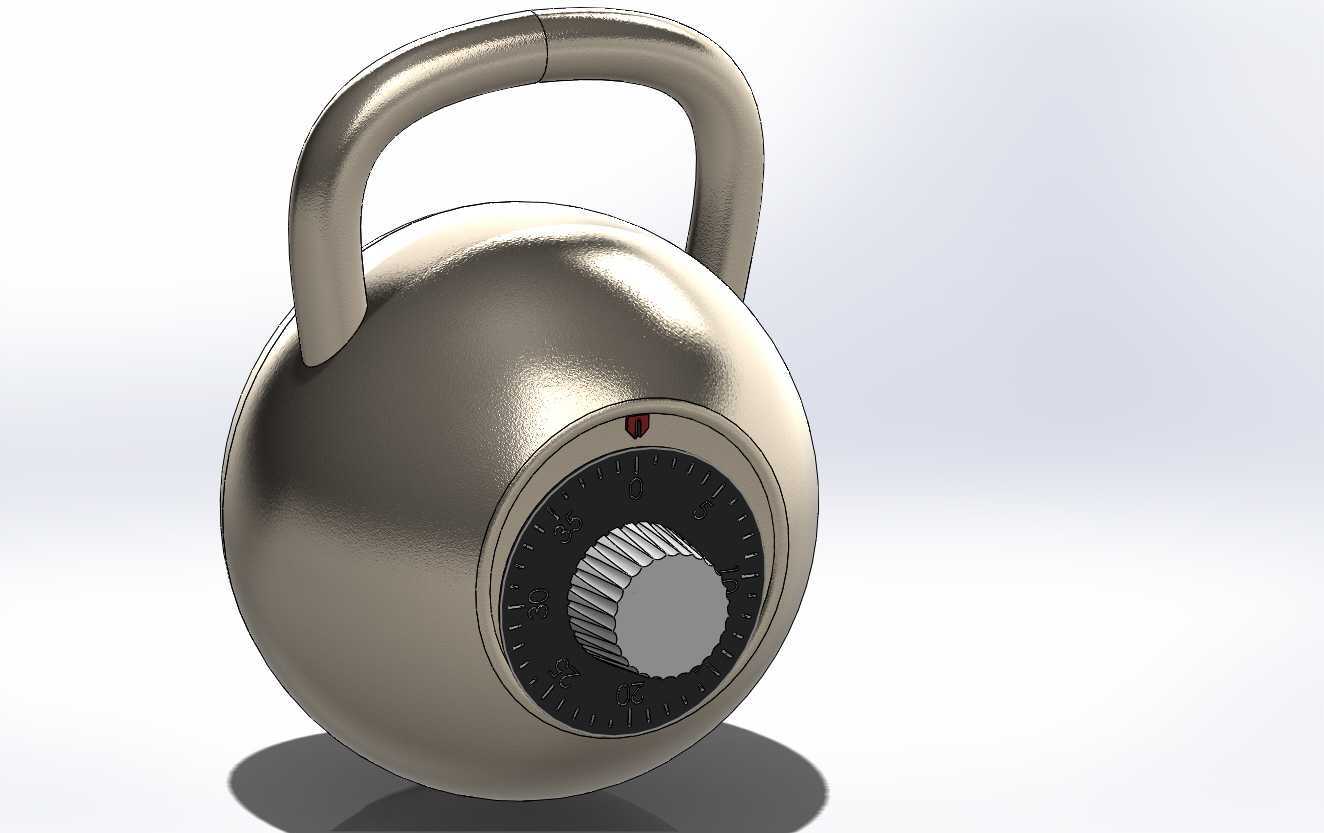

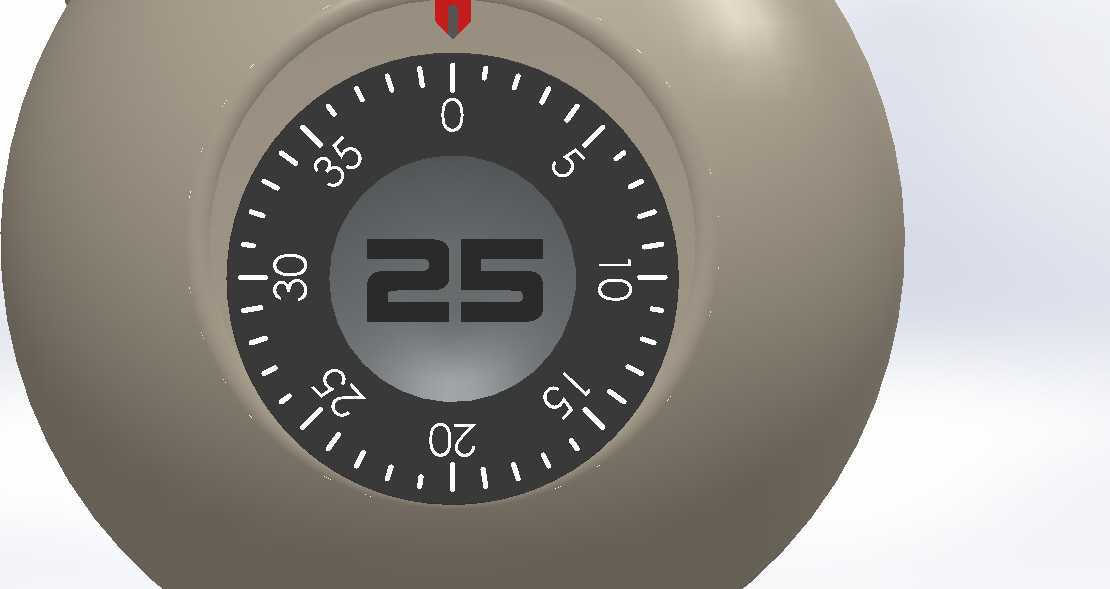

　　密码调节机构采用了经典的转盘式密码结构，三个密码转盘同轴套设在锁芯轴上，每个转盘内侧带有一个定位缺口，只有当三个转盘的缺口全部对齐锁舌位置时，锁舌才能在弹簧作用下回缩，解除对锁梁的锁止。旋钮外圈做了滚花纹理，转动时的阻尼感经过调校，每转动一个密码档位会有清晰的咔嗒反馈，方便用户在光线不佳的场景下凭触感完成密码调节。密码转盘的刻度做了凹陷填漆处理，长期使用不会因为摩擦导致刻度模糊，旋钮端面做了防滑齿设计，戴劳保手套操作时也能顺畅转动调节。

　　从安装边界尺寸来看，这款挂锁的球形壳体直径控制在70mm，锁梁的内空高度为35mm，锁梁直径为8mm，可适配厚度不超过30mm的搭扣结构，锁梁闭合后和壳体表面的间隙不超过2mm，避免普通剪扩工具插入间隙剪断锁梁。整体重量控制在400g左右，兼顾结构强度和便携性，不会因为过重导致搭扣长期受力变形。内部密码机构的复位弹簧采用不锈钢材质，避免长期在户外潮湿环境下出现弹簧锈蚀导致密码卡滞的问题，壳体表面做了金属喷塑处理，耐盐雾性能可满足户外露天使用的防护需求，雨水、凝露不会渗入内部机构造成故障。

　　结构设计过程中，特意将密码调节面和锁梁的安装位置做了角度偏移，密码盘的轴线和锁梁的轴线呈30度夹角，用户在解锁时不需要将锁体完全翻转就能看到密码刻度，操作时的握持手感更符合人体工学，握住球形壳体时手指自然就能搭在密码旋钮上，不需要调整握持姿势就能完成密码输入。锁梁的弹出机构做了缓弹设计，密码正确后锁梁不会在弹簧作用下快速弹起击伤用户，而是缓慢弹出10mm的高度，用户可以手动将锁梁拉起完成解锁，避免操作时的意外伤害。

　　不同于普通密码挂锁的塑料内部构件，这款挂锁的所有内部锁止零件均采用金属材质，密码转盘为锌合金压铸成型，锁舌为不锈钢淬火件，抗剪切、抗扭转性能远高于塑料构件的产品，即使受到较大的外力冲击，内部构件也不会出现碎裂失效的问题。锁梁和壳体的配合位置做了防水密封圈设计，密封圈采用丁腈橡胶材质，长期使用不会老化开裂，高压水枪冲洗、雨天淋水都不会导致水进入锁体内部，在冷库、海边等高湿高盐环境下也能稳定工作。

　　实际使用逻辑上，用户不需要携带钥匙，只需要记住三位数字密码即可完成解锁，避免了钥匙丢失、被复刻的安全隐患，密码修改操作也不需要额外工具，只需要在锁梁弹出的状态下转动密码盘即可完成密码重置，适配不同用户的使用习惯。锁体的球形外壳没有多余的突出结构，放在工具箱、背包内携带时不会勾挂其他物品，表面的金属质感处理也兼顾了实用性和外观质感，不管是工业场景使用还是个人家用都能适配。
