适配5英寸手机的Qi无线充支撑框架结构

　　日常桌面使用场景中，零散的充电线材往往会占用有限的桌面空间，无线充电设备的普及虽然减少了线材插拔的操作，但常规平放式无线充电器在使用时，用户需要低头查看手机屏幕，长时间使用易造成颈部疲劳，同时平放的设备也容易被桌面杂物剐蹭，影响充电稳定性。这款支撑框架的设计，核心是将低成本Qi标准无线充电模块与手机支撑结构整合，让无线充电设备同时具备立式支架的功能，适配日常办公、居家桌面的手机放置与充电需求，用户在充电过程中可以保持舒适的视角查看消息、观看视频，无需反复调整手机位置。

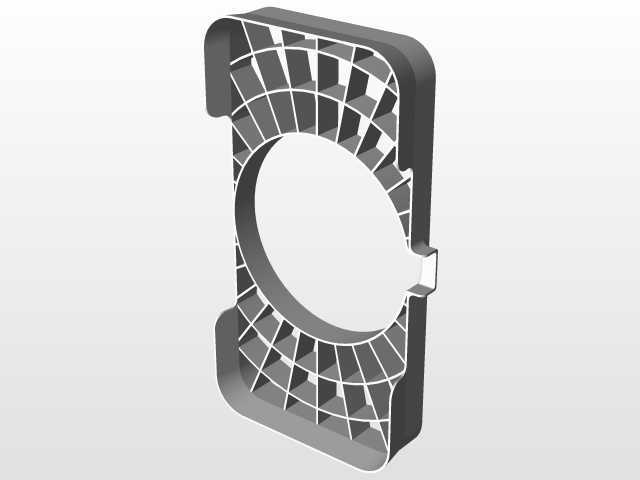

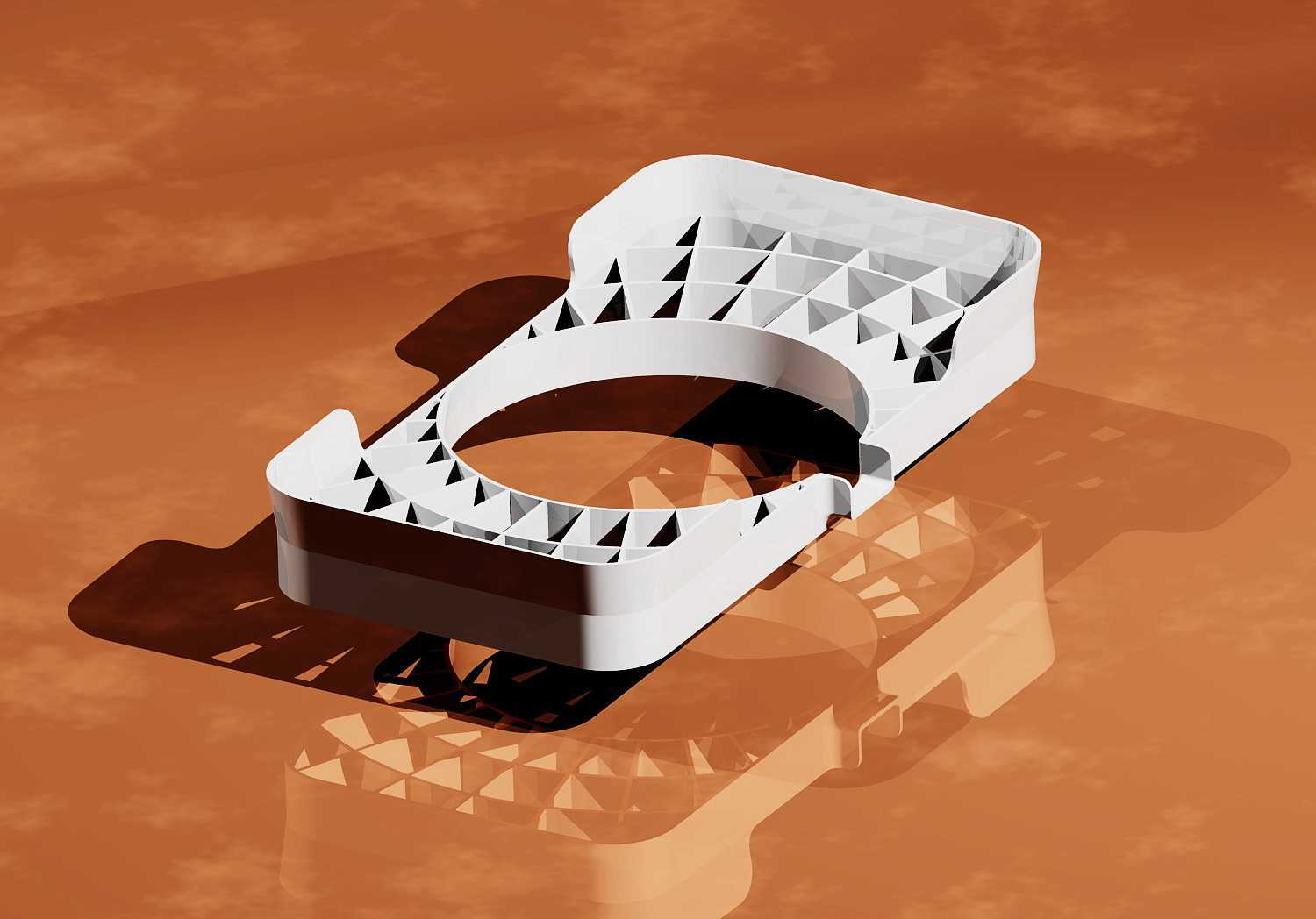

　　从功能特性来看，框架整体采用镂空格栅式的加强结构，在框架的侧壁与底部承托区域设计了连续的三角形镂空筋位，这种结构并非单纯的造型设计，而是在保证整体结构强度的前提下，尽可能减少材料的使用量，适配FDM熔融沉积成型的3D打印加工工艺，打印过程中无需添加过多支撑结构，降低打印失败概率，同时镂空结构也能为充电过程中的无线充电模块提供足够的散热空间，避免充电过程中热量堆积影响充电效率与模块使用寿命。框架中部预留了完整的圆形安装位，尺寸匹配常规圆形Qi无线充电模块的安装边界，模块嵌入后不会出现晃动移位的情况，充电线圈位置与手机背部的接收线圈位置精准对齐，避免出现对位偏差导致的充电中断问题。

　　设计过程中，首先确定了适配5英寸智能手机的支撑边界，框架的承托角度经过反复调整，兼顾了屏幕观看视角与手机放置的稳定性，手机放置后重心落在框架的支撑面范围内，不会出现前倾翻倒的情况。底部的承托边做了内收处理，不会遮挡手机底部的接口与扬声器区域，充电过程中如果需要临时插接线材也不会受到框架干涉。框架整体的内部净空尺寸经过校核，即使手机带有常规厚度的保护壳，也能顺利放置在支撑位上，无需拆卸保护壳即可正常充电。框架的边缘位置全部做了圆角过渡处理，没有尖锐的棱角，取放手机时不会刮伤手机外壳，也避免日常使用过程中磕碰造成的损伤。

　　从安装适配的角度来看，框架的无线模块安装位预留了少量的间隙余量，不同厂商生产的同规格Qi无线充电模块只要外径匹配，都可以顺利嵌入安装，不需要额外做二次打磨修改。框架底部设计了平整的安装接触面，放置在光滑的桌面时不会出现打滑移位的情况，不需要额外粘贴防滑胶垫也能保持稳定。整个框架的结构没有复杂的装配部件，属于一体化成型的结构件，打印完成后只需要将无线充电模块嵌入对应的安装位，整理好线材即可投入使用，不需要额外的螺丝、卡扣等紧固件，装配过程简单便捷。

　　实际使用过程中，这种整合式的支撑框架解决了常规无线充电器平放使用的视角问题，同时一体化的结构也避免了支架与充电器分离带来的摆放杂乱问题，镂空的结构设计既控制了整体重量，也保证了结构的抗形变能力，日常取放手机的过程中框架不会出现明显的形变，长期使用也不会出现支撑部位开裂的问题。针对FDM打印工艺做的结构优化，让普通用户使用桌面级3D打印机也能顺利制作出合格的成品，不需要工业级的加工设备即可完成制作，材料选择上PET材质的强度与韧性都能满足日常使用需求，打印完成后的成品耐磨损性能较好，能够承受日常使用中的频繁插拔与取放操作。
