肘支撑式康复助行拐杖结构设计

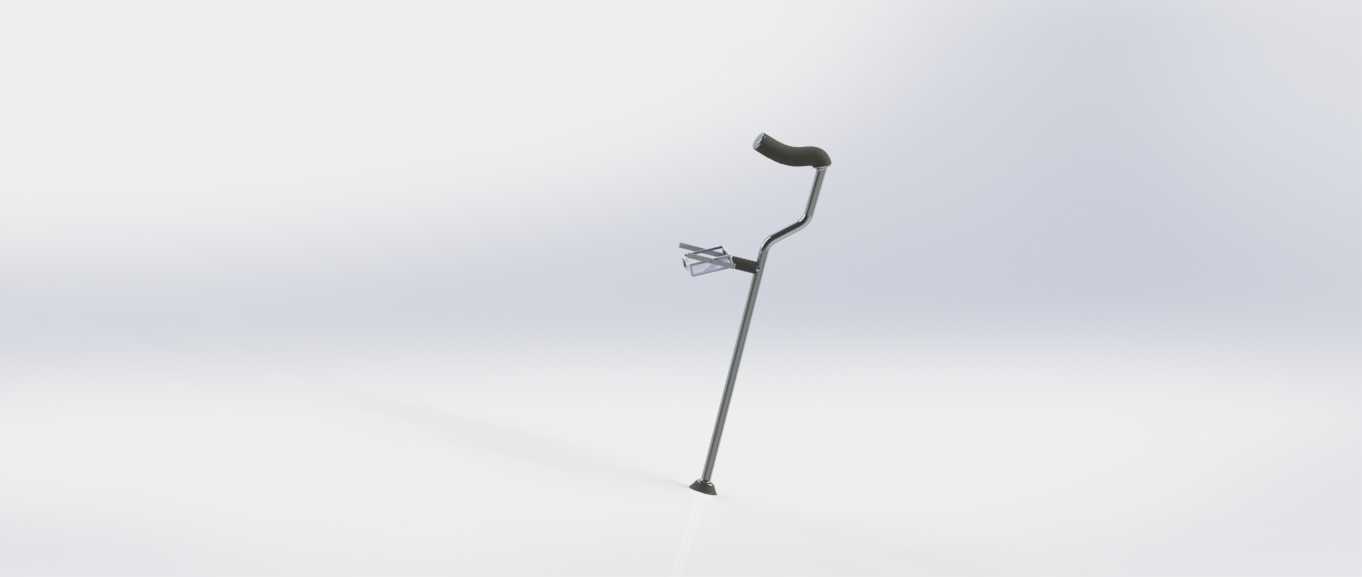

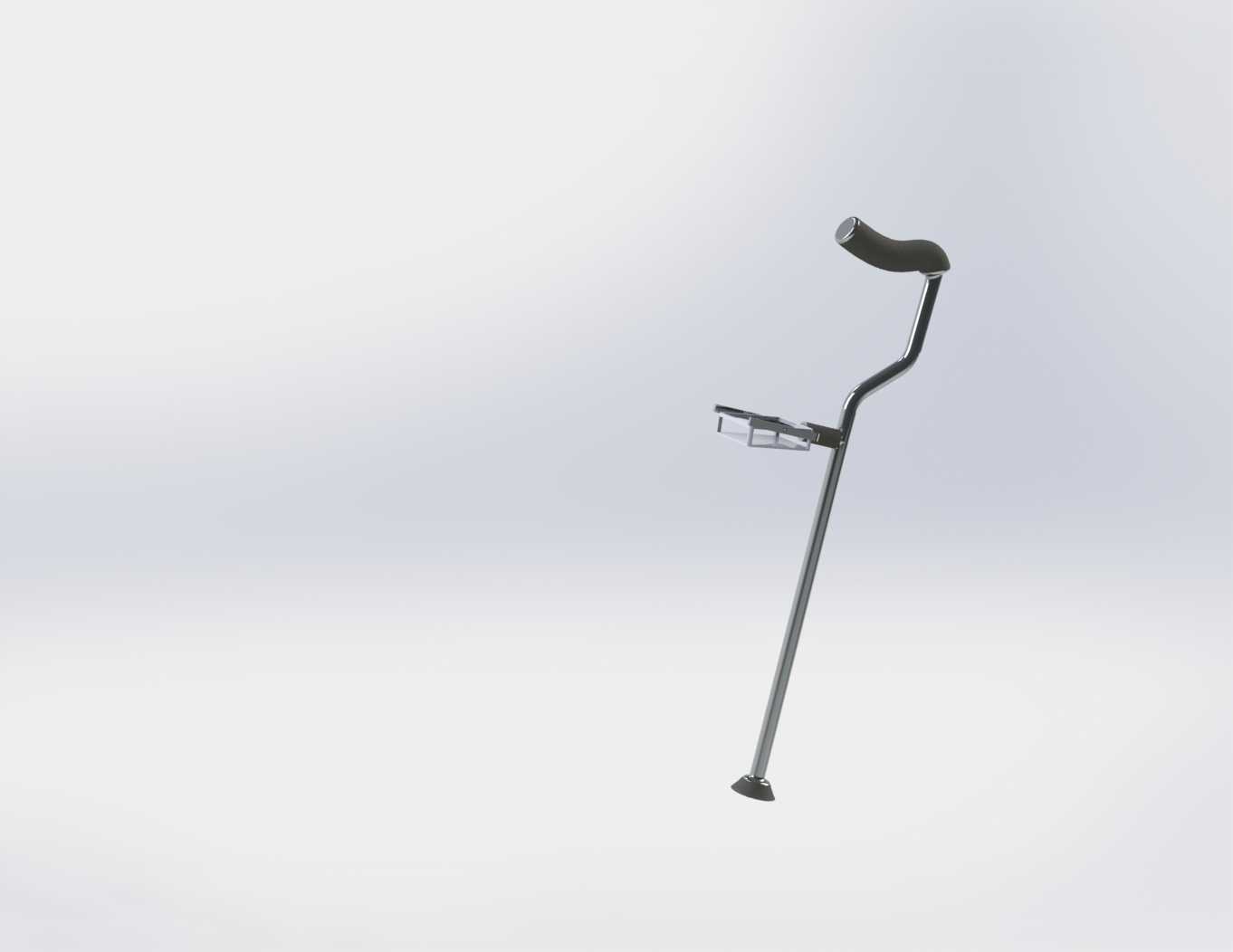

　　这款肘支撑式助行拐杖的结构设计，核心围绕下肢行动障碍人群的日常行走辅助需求展开，区别于传统腋拐的受力方式，它将支撑受力点从腋下转移至小臂与肘部区域，能有效避免长期使用腋拐造成的腋下神经压迫、局部血液循环不畅等问题，适配下肢术后康复、单侧下肢肌力不足、平衡功能障碍等多种场景下的行走辅助需求，不管是室内短距离移动、日常居家活动，还是室外平缓路面的出行，都能提供稳定的支撑力。从结构设计逻辑来看，整体采用三段式受力传导路径，最上端的肘托部分做了贴合人体小臂自然弯曲角度的弧形曲面设计，托面预留了软性垫层的安装位，使用时小臂搭靠在托面上，肘部刚好卡在托体的弯折限位处，配合前方的手扶握把，能让上肢的发力姿态更自然，

　　不需要刻意抬臂或者耸肩就能完成施力，握把的位置做了人体工学倾角处理，握持时手腕处于自然中立位，长时间握持也不会出现腕部酸胀的问题。中间的主支撑杆采用高强度轻质金属管材设计，杆身做了弯折过渡处理，不是直上直下的生硬结构，这个弯折角度是结合人体站立时小臂自然下垂的位置反复校准的，能让支撑力沿着杆身垂直传导到地面，避免杆身受侧向弯矩出现变形，同时杆身预留了多档高度调节的安装位，可以根据不同使用者的身高、臂长调整整体高度，适配范围覆盖绝大多数成年使用者的身高区间，调节位置做了内嵌式弹销结构，调节时不需要额外工具，按下弹销就能滑动调整杆长，到位后弹销自动卡入定位孔，连接位置的配合间隙控制在极小范围，不会出现使用时杆身晃动的问题。

　　最下端的脚垫采用防滑耐磨的弹性橡胶材质，底面做了多道环形防滑槽，接触地面时能产生足够的静摩擦力，不管是干燥的瓷砖地面、水泥路面，还是略微潮湿的水磨石地面，都不会出现打滑的情况，脚垫和杆身的连接位置做了万向活动结构，在拐杖倾斜着地时，脚垫能始终保持和地面的完全贴合，不会出现脚垫边缘单点接触、支撑力不足的问题。在安装边界上，这款拐杖的所有零部件都采用模块化设计，肘托、握把、主杆、脚垫几个部分都可以单独拆卸更换，不需要复杂的专用工具，日常维护时如果某个部件出现磨损，直接替换对应零件即可，不需要整体更换。整体收拢后尺寸紧凑，不需要占用过多存放空间，日常可以放在门后、墙角，也可以轻松放入汽车后备箱，方便外出携带。设计过程中特意控制了整体重量，

　　在保证结构强度满足支撑载荷要求的前提下，尽可能选用轻质材料，单只拐杖的重量控制在单手可以轻松拎取的范围，使用者长时间持握行走也不会增加额外的上肢负担。受力校核阶段，针对主杆的弯折位置、握把连接位置、脚垫连接位置这几个应力集中点，都做了加强处理，通过壁厚优化、过渡圆角设计分散应力，确保在额定支撑载荷下不会出现结构断裂、塑性变形的问题，同时所有和人体接触的部件边缘都做了圆角钝化处理，没有尖锐的棱角，避免使用过程中剐蹭衣物或者划伤皮肤。
