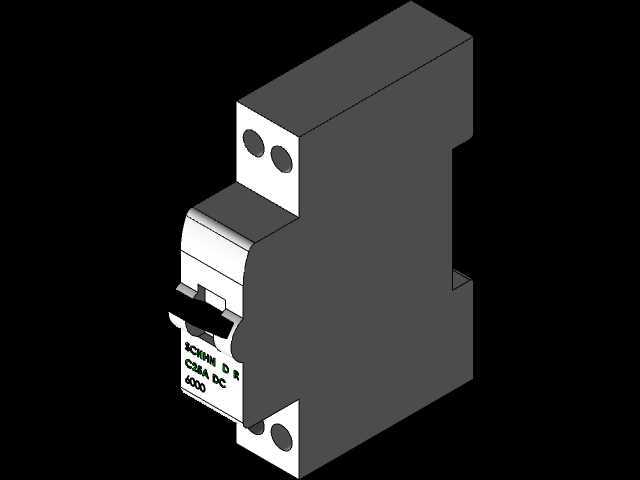

在光伏汇流、直流配电柜、通信基站供电回路这类直流配电场景里,单极直流熔断器是回路过流保护的核心元件,这次还原的施耐德C25A-DC6000规格熔断器,完全贴合实际工业安装的尺寸边界做结构复刻,能直接用于低压直流配电柜体的布局干涉校验、安装模拟。做这类保护器件的三维建模时,最先要卡准的是导轨安装的卡扣尺寸,这类器件统一适配35mm标准DIN导轨,背部的卡扣让位深度、卡接凸台的高度都要和实际件一致,不然做柜体装配模拟时会出现卡不上导轨、和相邻器件间隙不对的问题,很多新手建模时容易忽略背部卡扣的让位空间,把主体背面做平,实际装配时就会和导轨顶死,根本装不进去。从功能特性来说,这款25A直流熔断器是专门针对直流回路设计的,和交流熔断器不同,
直流回路灭弧难度更大,所以壳体的灭弧腔预留空间、进出线端子的爬电距离都有严格要求,建模时进出线端的接线螺丝沉孔深度、端子压线板的活动行程都做了还原,端子适配6平方及以下的铜芯导线,压线时的螺丝行程刚好能把导线压紧,不会出现螺丝顶到壳体内部的情况。外形尺寸上,这款单极器件的宽度是标准18mm模数,和常规微型断路器的单极宽度一致,高度方向从导轨基准面到器件顶端的尺寸是90mm,厚度方向突出导轨安装面的尺寸是65mm,这些尺寸直接决定了配电柜里母排的折弯位置、走线槽的预留间隙,比如在做光伏汇流箱的内部布局时,一排熔断器并排安装,相邻器件之间不需要额外留间隙,刚好靠18mm的模数宽度紧密排列,母排从端子位置引出时,
折弯半径要避开器件侧面的加强筋,不然母排装配时会和器件侧壁干涉。设计思路上,这类保护器件的外壳采用上下扣合的结构,侧面的两个圆形凹点是上下壳的超声焊接定位点,建模时保留了这处细节,前端的操作拨杆的活动角度也做了限位还原,拨杆分断位置和闭合位置的角度差是45度,拨杆下方的标识区做了凹陷处理,实际产品的参数标识是丝印在这个凹陷区域里,不会因为日常操作摩擦掉字。在实际选型应用里,这类直流熔断器多用于额定电压600V及以下的直流回路,25A的额定电流适配10kW以内的直流负载回路,比如光伏组串的过流保护、通信电源的整流输出回路保护,建模时特意还原了端子处的防触电挡板,当导线接入端子后,挡板会盖住接线螺丝的带电部分,防止运维时误碰带电体,
这处细节很多简化模型都会省略,但做安全校验的三维布局时,这部分的尺寸直接关系到电气间隙的计算,不能省略。还有器件两端的固定孔,是用于器件在震动环境下的辅助固定,比如车载直流配电、风电塔筒内的配电场景,除了导轨卡扣卡接外,可以通过这两个M4的螺丝孔把器件额外固定在安装板上,防止长期震动导致卡扣松脱,建模时这两个孔的沉头深度、孔位同轴度都和实际件一致,不会出现螺丝拧不进去的问题。做这类低压电器的三维模型,最核心的是要服务于实际工程的装配校验,不能只做外观形似,所有和安装、接线、相邻器件干涉相关的尺寸都要精准,比如前端拨杆在分断位置时会向前突出8mm,这部分突出尺寸如果没做对,柜门关合时就会和拨杆碰撞,很多现场安装出现的柜门关不上、母排装不上、导线接不进去的问题,都是因为前期布局用的模型尺寸不准导致的,这个模型在建模时反复核对了实际器件的安装边界,所有配合尺寸都留了合理的公差余量,能直接用于各类直流配电场景的柜体三维布局设计。
