工业现场壁挂式电气检修柜体结构

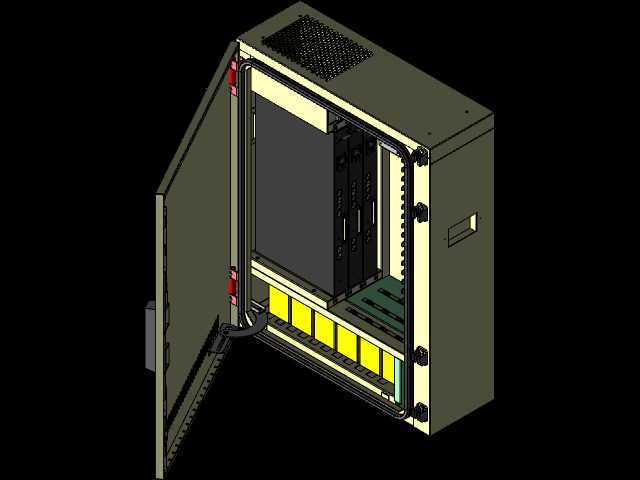

　　这款壁挂式检修柜体主要面向工业生产现场的末端电气检修、临时供电接驳、现场信号中转场景设计，区别于固定式主配电柜，这类柜体通常部署在车间工位旁、设备集群侧、管廊节点位置，方便运维人员在不中断主回路供电的前提下，就近完成单台设备的断电检修、临时测试供电、故障排查接线作业，大幅缩短运维人员往返主配电室的路程，提升现场故障处置效率。从结构设计来看，柜体采用单开门侧开结构，门体与柜体框架通过多组合页连接，开合角度可满足120度以上的运维操作需求，门体边缘布置整圈密封胶条，配合门体上的多点锁止结构，可实现IP54级别的防护能力，适配车间多粉尘、少量喷淋的复杂工况，避免切削液、金属粉尘进入柜体内部造成电气元件短路、接触不良问题。

　　柜体顶部预留通风散热栅格，栅格下方内置防尘滤网，既可以满足柜内电气元件工作时的自然通风散热需求，又能阻挡大颗粒杂物从顶部通风口落入柜内，针对部分发热量大的应用场景，栅格位置也可直接适配安装轴流散热风机，无需额外对柜体顶部进行二次开孔加工。柜内的安装布局采用分层设计，上部区域预留导轨安装位，可固定断路器、接触器、信号隔离器这类导轨式安装的电气元件，中部区域预留安装板空间，可根据实际需求固定端子排、继电器模组、小型PLC这类非导轨安装的元件，下部区域设置分线走线槽，所有外部接入的线缆从柜体下部的进线格兰头进入后，可直接沿走线槽规整排布到对应元件的接线端，避免柜内走线杂乱，后续运维排查线路时可快速定位对应回路。门体内侧预留接地端子，

　　门体与柜体框架之间通过编织接地铜带连接，避免门体上安装的指示灯、操作按钮出现感应电带电问题，保障运维人员操作时的人身安全。柜体背部设计有壁挂安装挂耳，挂耳上预留长圆形安装孔，可抵消现场安装墙面的打孔位置误差，安装时无需对挂耳进行二次扩孔即可完成固定，柜体的整体深度控制在300mm以内，壁挂安装后不会过多占用车间的通行空间，即使在通道宽度较窄的管廊、设备间隙位置也可完成部署。考虑到现场运维的实际操作需求，门体上可根据使用需求加装观察窗，无需打开柜门即可观察柜内断路器的分合状态、指示灯的运行状态，日常巡检时可大幅减少开关柜门的操作频次，降低粉尘进入柜内的概率。柜体的钣金折弯处均做圆角钝化处理，避免加工、安装、

　　运维过程中锋利的钣金边缘划伤操作人员，所有内部安装梁均采用可调节设计，可根据实际搭载的元件尺寸灵活调整安装层的间距，适配不同功率等级、不同尺寸规格的电气元件安装需求，无需重新定制内部安装支架。在接线余量设计上，柜内走线槽预留了30%以上的冗余空间，方便后续回路改造时新增线缆的布设，柜门开合位置的线缆均采用缠绕管保护，避免柜门反复开合过程中线缆与钣金边缘摩擦造成绝缘层破损，引发短路故障。这类柜体在实际应用中，既可以作为现场设备的临时检修电源柜，也可作为小型分布式IO站的防护柜体，还可承担现场传感器信号的中转接线功能，结构通用性较强，可覆盖大部分工业现场的末端电气防护需求。
