齿轮联动式三指机械夹持爪结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:463752
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计
  • 齿轮联动式三指机械夹持爪结构设计

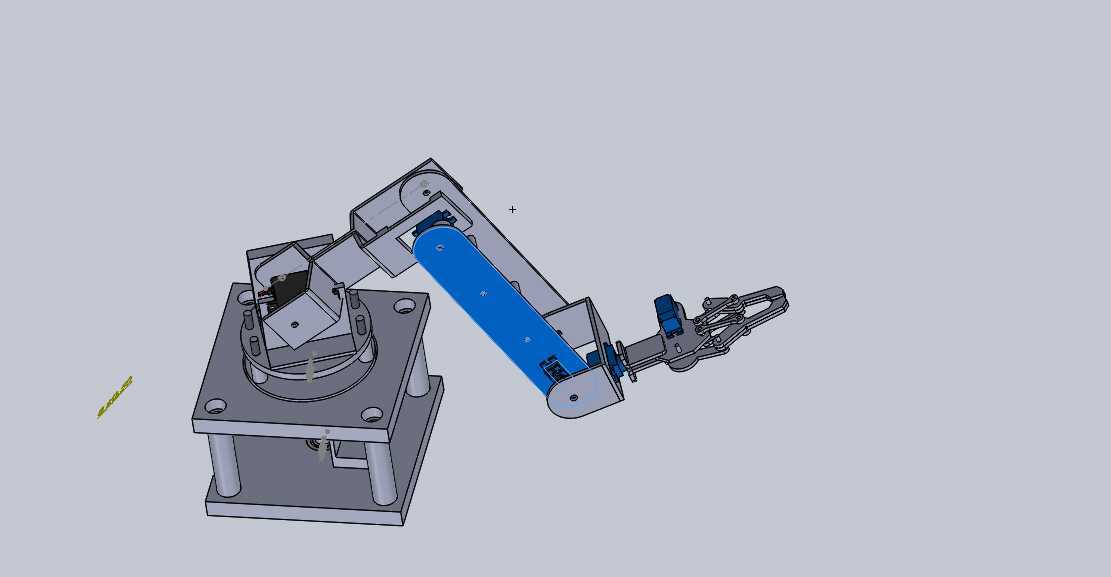

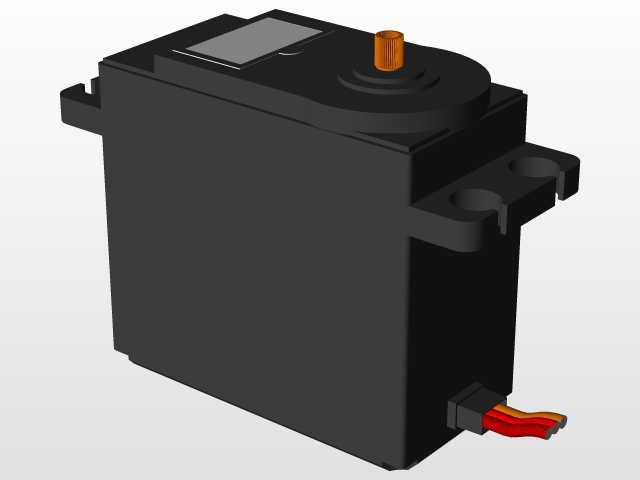

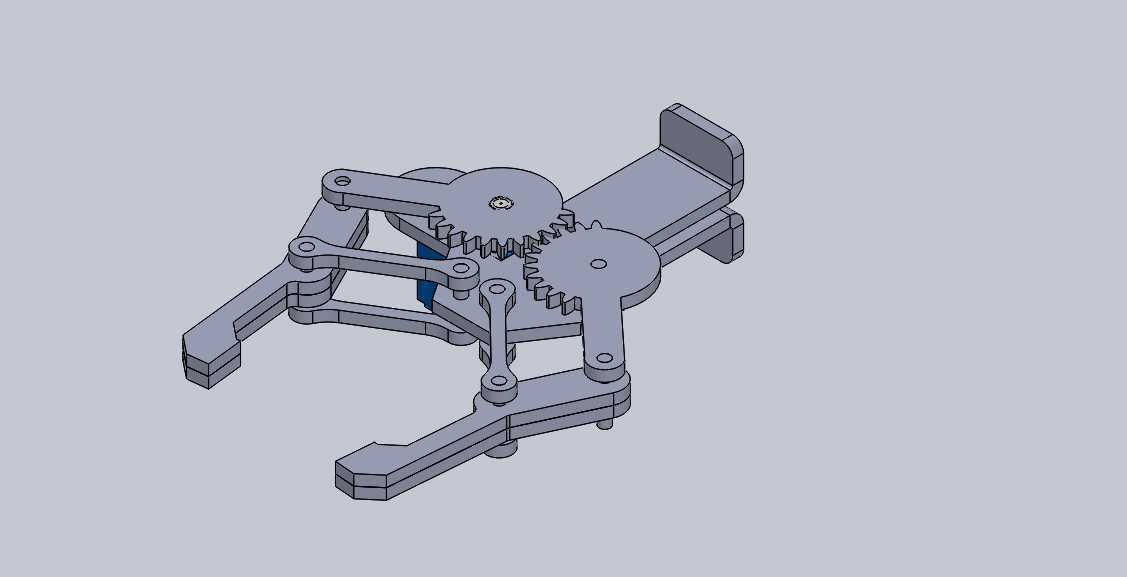

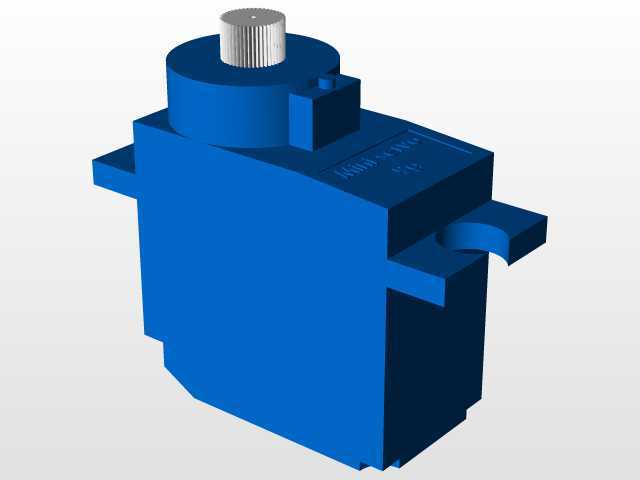

  这款齿轮联动三指夹持结构,是面向轻载自动化搬运、分拣工位开发的末端执行部件,核心解决传统单动力夹持爪同步性差、夹持力分布不均的问题,目前在3C电子小件分拣、实验室样本转运、小型零件上下料场景中适配性极强。整套结构采用对称布局的齿轮啮合作为动力传递核心,三个夹指分别通过连杆与对应齿轮副铰接,当动力输入至中心主动齿轮时,三个从动齿轮同步带动连杆做平面回转运动,最终驱动三个夹指沿径向同步收拢或张开,从传动原理上保证了三个夹持点的运动轨迹完全同步,不会出现单指先接触工件导致的偏载、夹歪问题,对规则柱状、块状工件的对中夹持精度可以控制在0.2mm以内,无需额外加装对中辅助机构。

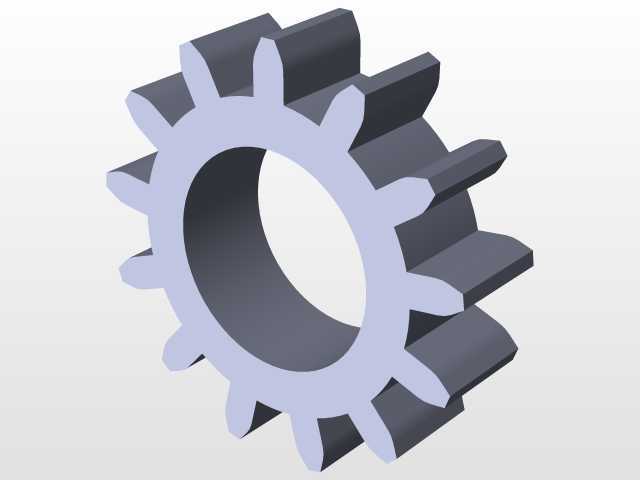

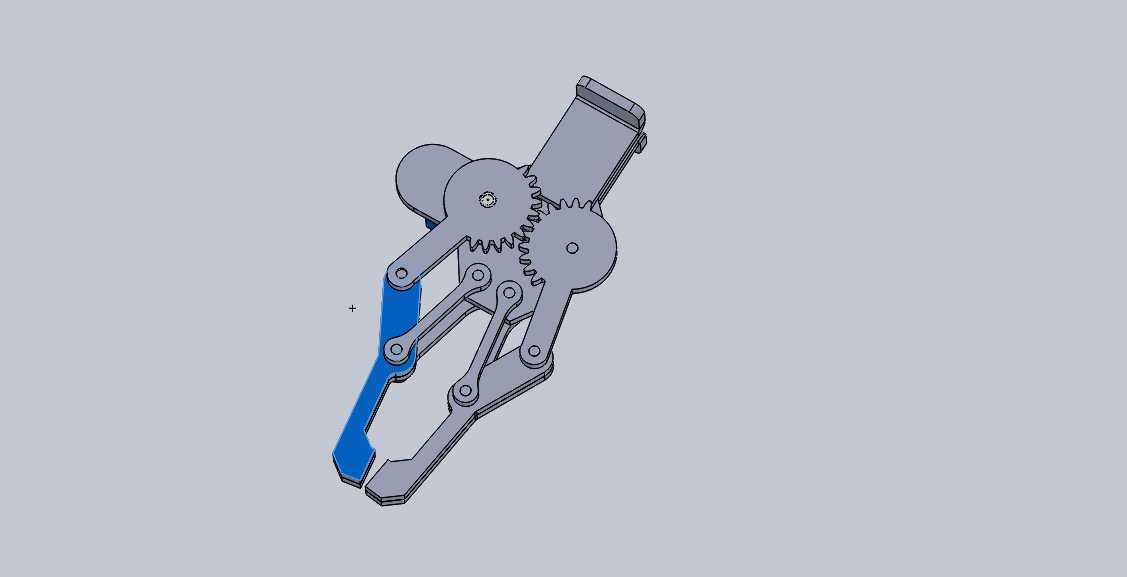

  从结构设计逻辑来看,整套夹持爪没有采用复杂的行星轮系或者多动力源布局,仅用一组中心主动轮搭配三个周向均布的从动齿轮就实现了三指同步动作,所有铰接点都采用销轴加轴套的配合形式,既降低了加工装配的难度,也方便后期磨损后的维护更换。夹指的夹持面做了阶梯式的平面设计,靠近根部的位置预留了较宽的夹持接触面,适合夹持尺寸偏大、重量稍高的工件,指尖位置做了收窄处理,可以伸入狭小空间完成小件取放,适配的工件直径范围覆盖10mm到80mm,单指最大加持力可以达到15N,配合防滑贴使用时可以稳定夹持重量在1kg以内的工件。

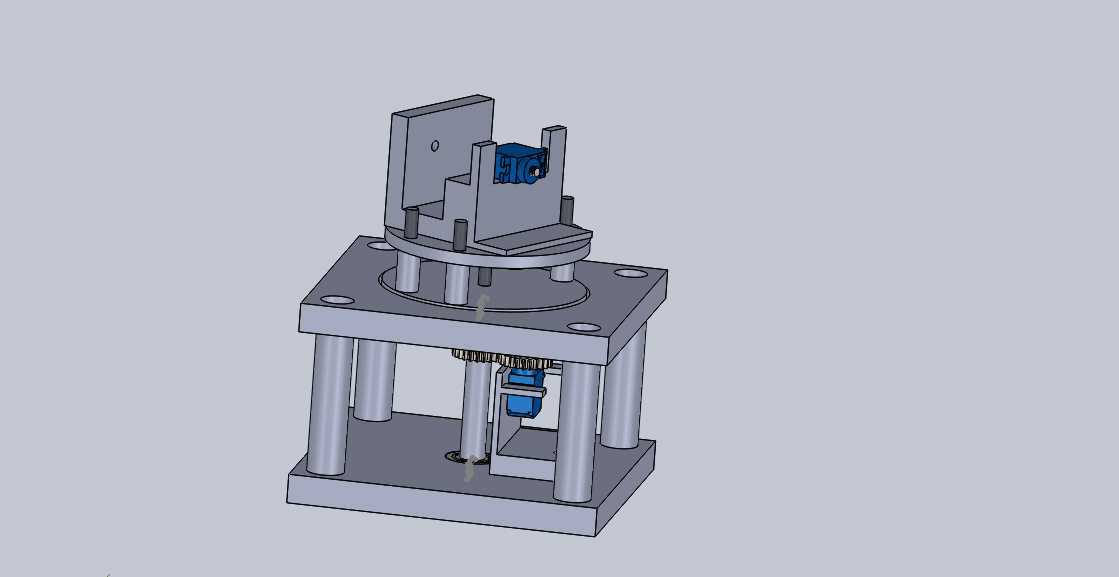

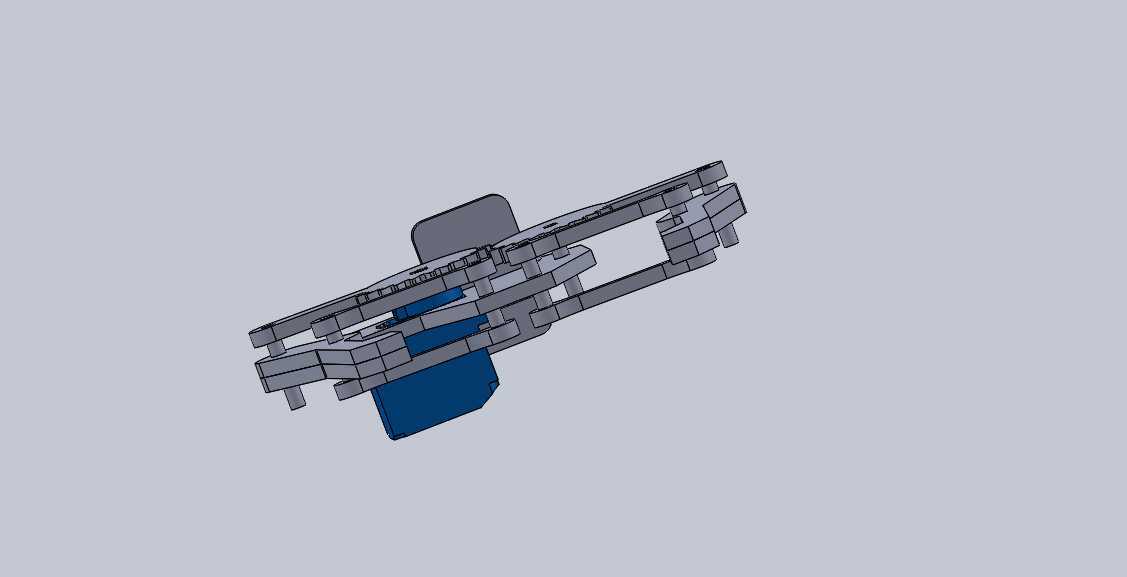

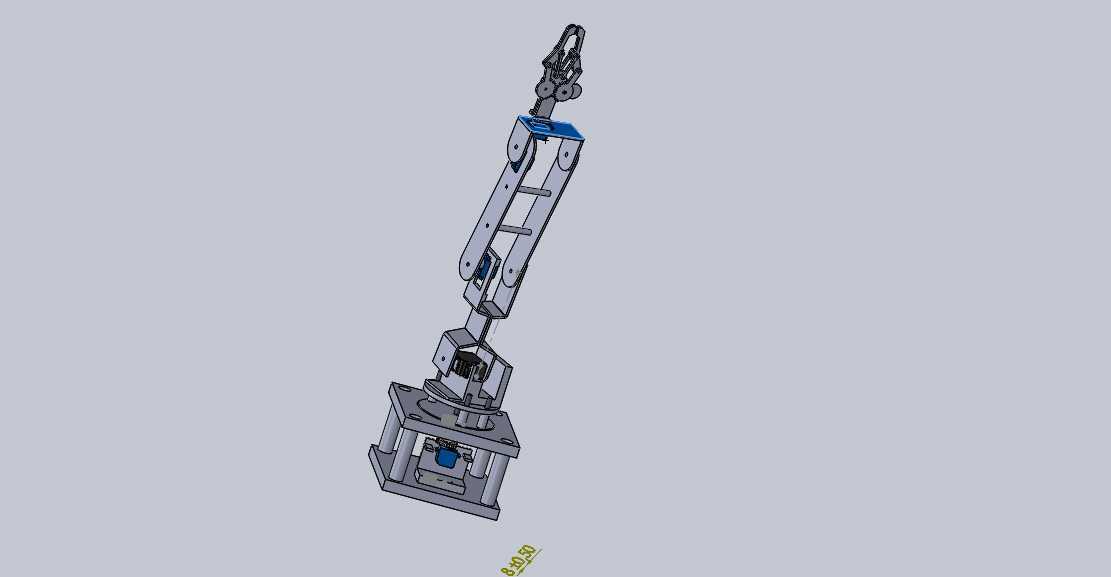

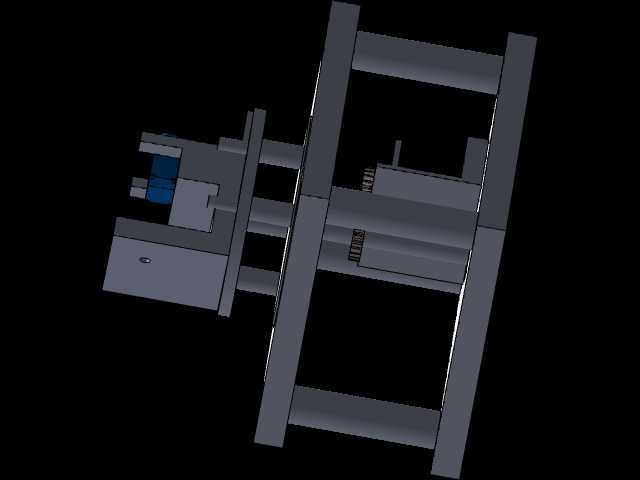

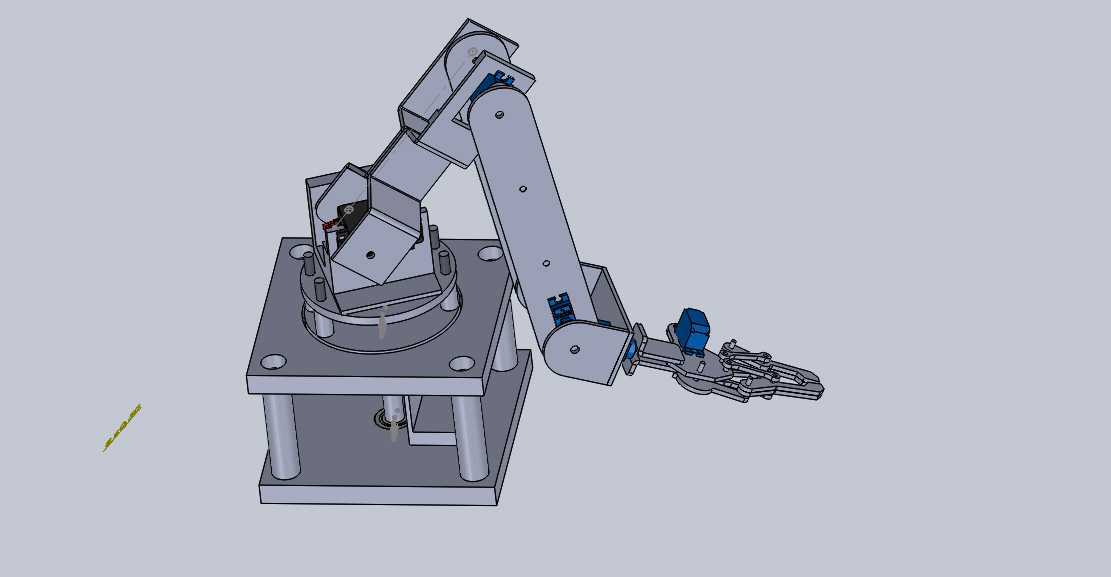

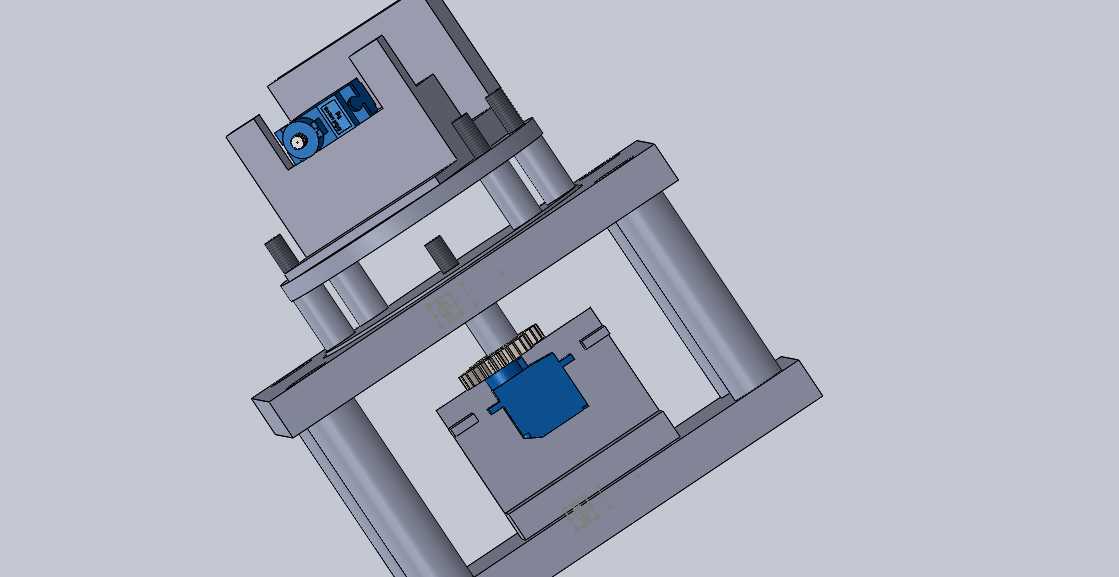

  安装边界方面,整套结构的背部预留了标准的法兰安装位,安装孔位按照常见的小型机械臂末端法兰尺寸设计,孔距为40mm的正方形均布,可以直接适配负载3kg以内的桌面级六轴机械臂、SCARA机器人,不需要额外设计转接板。整体结构的最大外轮廓尺寸在张开状态下直径为120mm,收拢状态下直径为45mm,整体厚度(含背部安装座)为38mm,在狭窄的流水线工位内活动不会和周边的料架、治具产生干涉。设计过程中特意将所有传动齿轮都布置在结构的上半层,连杆和夹指布置在下层,两层之间通过隔板分隔,避免车间内的粉尘、碎屑进入齿轮啮合区造成卡滞,日常维护只需要定期在齿轮啮合点加注润滑脂即可,不需要频繁拆解清理。

  在静态受力校核层面,这套结构的受力路径非常清晰,动力输入的扭矩通过齿轮啮合均匀分配到三个从动轮上,再通过连杆传递到夹指,每个连杆承受的载荷仅为总夹持力的三分之一,因此连杆和销轴的直径不需要做的过大就能满足强度要求,整体重量控制在280g左右,不会给搭载的机械臂带来过大的末端负载负担。夹指的根部做了加强筋结构,在夹持工件时不会因为受力产生向外的形变,保证夹持的稳定性。考虑到不同工位的夹持需求差异,夹指上预留了两个M3的螺纹安装孔,可以根据实际夹持的工件形状更换定制的夹指套,比如适配弧形工件的V型指套、适配易碎件的硅胶软垫指套,不需要改动主体传动结构就能快速切换使用场景。

  不同于常见的两指夹持爪,三指布局的结构在夹持圆形工件时可以形成三点自定心的效果,哪怕工件初始放置位置有小范围的偏移,夹指收拢过程中也能自动将工件推至中心位置,降低了前端视觉定位的精度要求,在一些没有配备视觉系统的低成本自动化工位上也能稳定使用。齿轮传动的形式相比同步带、绳索传动的夹持爪,传动刚性更强,夹持动作的响应延迟更低,不会出现传动件打滑导致的夹持力不足问题,在频繁启停的高速分拣工位上使用寿命更长,连续往复动作100万次后传动间隙仍然可以控制在0.1mm以内,不会出现明显的夹持精度衰减。
