透明机架式直杆从动凸轮传动机构

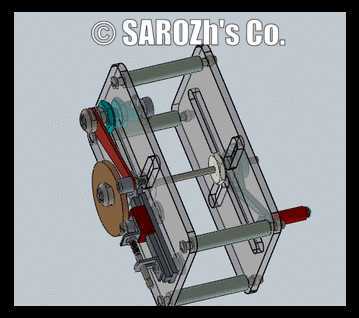

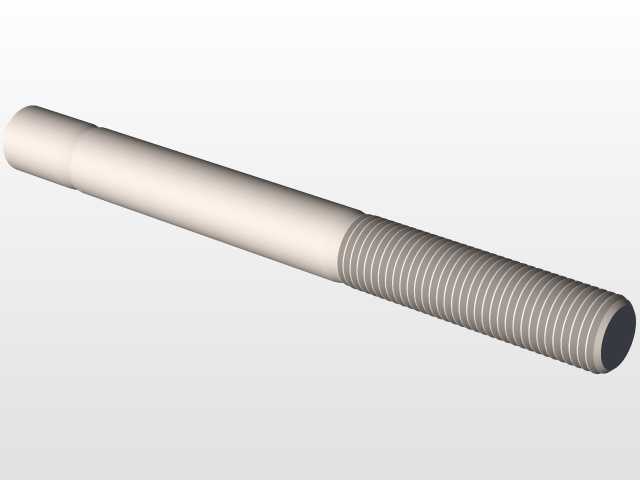

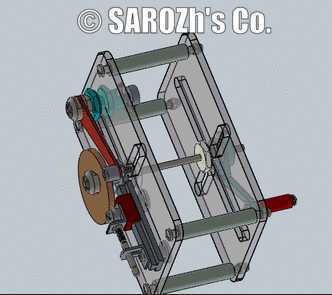

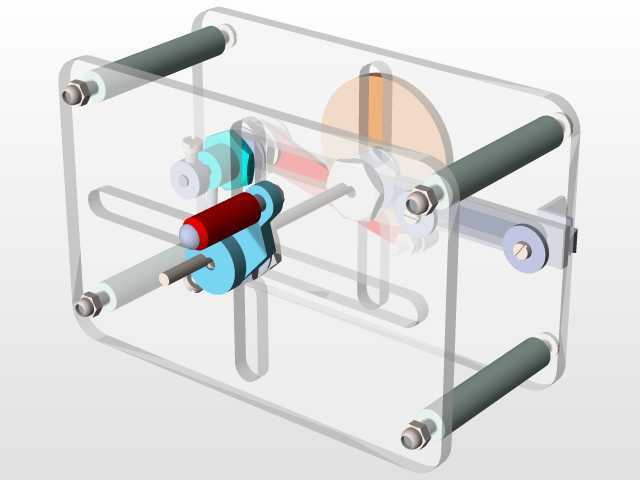

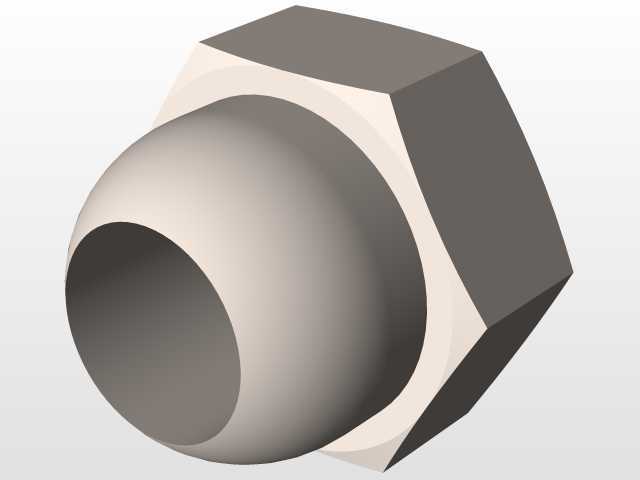

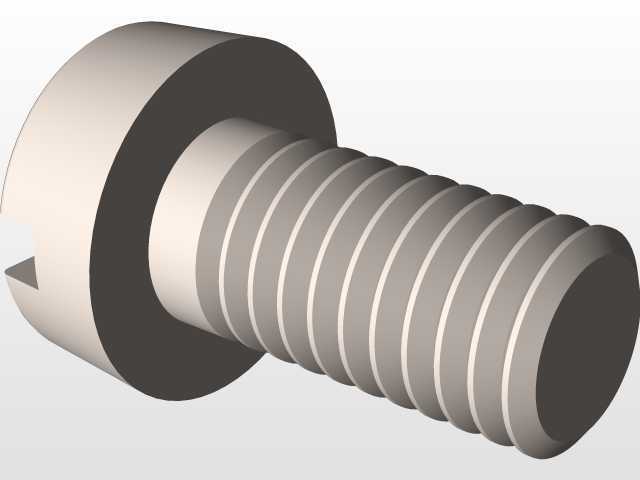

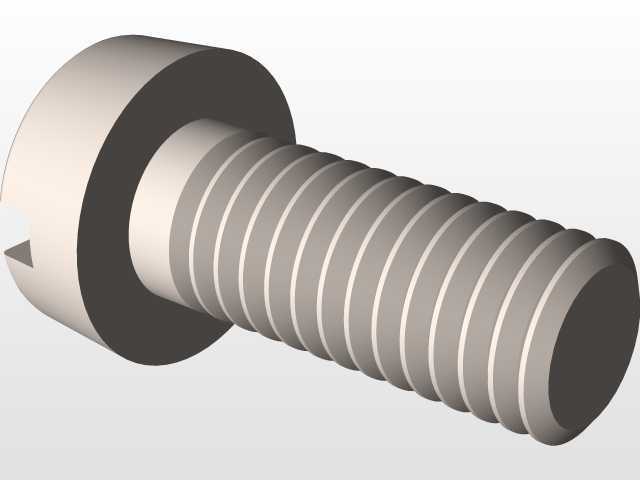

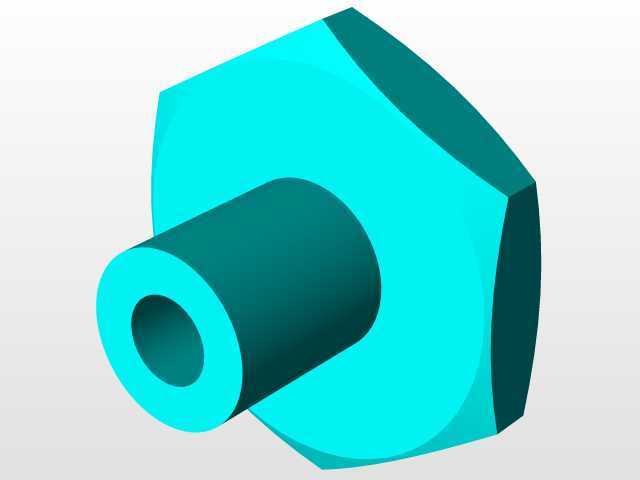

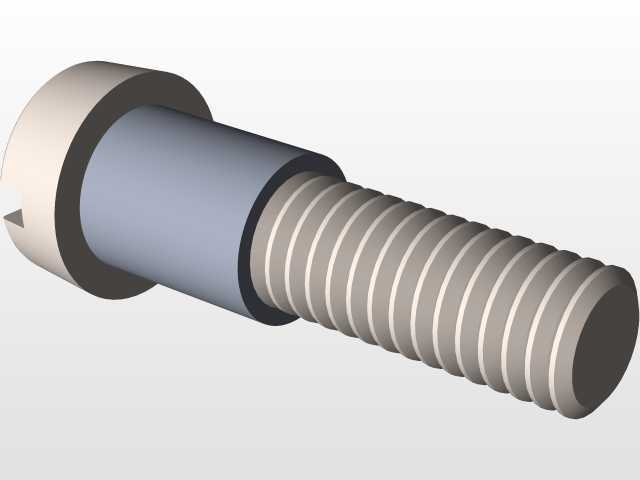

　　这套直杆从动凸轮机构采用透明亚克力材质做机架护板，能直观观察内部凸轮与从动件的运动配合状态，常被用于机械原理教学演示台、小型自动化送料设备的间歇进给单元、轻工包装线的工位切换驱动模块中，相比槽轮、棘轮类间歇机构，凸轮从动件的运动轨迹可通过轮廓曲线定制，能实现复杂的往复运动规律，适配需要柔性调整动作时序的工位场景。从结构布局来看，整套机构采用层叠式双支撑板架构，四根导向光轴作为机架支撑柱，两端通过轴套与支撑板锁紧固定，安装时可通过调整光轴的锁紧位置，微调内部传动组件的轴向间隙，适配不同厚度的凸轮与带轮安装需求；动力输入侧布置有带轮传动组，通过同步带将外部动力传递到凸轮轴上，带轮的张紧可通过调整凸轮轴的安装座位置实现，

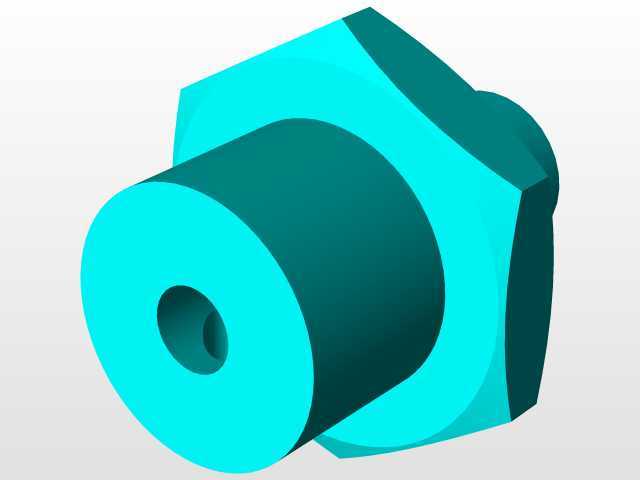

　　无需额外增设张紧轮，压缩了整体机构的横向安装空间。凸轮采用盘形轮廓设计，与直杆从动件的接触端设置有耐磨接触块，避免长期往复运动造成从动件杆端磨损，从动件的导向部分采用直线轴承与光轴配合，往复运动的直线度误差可控制在0.02mm每百毫米行程内，保证动作输出的位置精度；从动件的输出端延伸出机架外侧，可直接连接推料头、检测触头等执行元件，无需额外加装传动转接件，减少了动力传递环节的间隙累积。设计过程中优先考虑了运动干涉问题，凸轮轮廓的升程、回程曲线采用修正等速运动规律，避免从动件在启停阶段产生刚性冲击，整套机构的运动副均预留有润滑脂加注空间，日常维护时无需拆解机架即可完成润滑保养；机架的底部预留有四个标准安装孔位，

　　孔位间距符合通用小型自动化设备的安装基板尺寸规范，可直接通过螺栓固定在设备台面板上，也可加装减震脚垫独立放置作为教学演示单元使用。从安装边界来看，整套机构的横向尺寸适配200mm间距的安装型材框架，纵向突出机架的从动件行程可根据实际使用需求更换不同升程的凸轮实现调整，无需改动其余机架与导向组件，适配多场景的快速改型需求；凸轮轴与输入带轮的连接采用平键加顶丝的双重固定方式，高速运转时不会出现轴与轮的相对滑动，传动效率可保持在95%以上，适合中低速连续运转的工作场景。在实际产线应用中，这类凸轮直杆从动机构常被用于小零件的排序送料、标签的定长推送、检测工位的工件顶升动作，相比气缸驱动的往复机构，凸轮传动的动作时序完全由轮廓曲线保证，

　　不会受气压波动影响出现动作延迟或行程偏差，长期运行的稳定性更优，且无需配套气源管路与电磁阀组件，整体部署成本更低。机构的透明护板除了演示用途外，还可起到安全防护作用，避免运转过程中人员误触内部传动部件，同时能直观观察内部组件的磨损状态，当接触块或轴承出现磨损时可及时发现更换，减少设备意外停机的概率。
