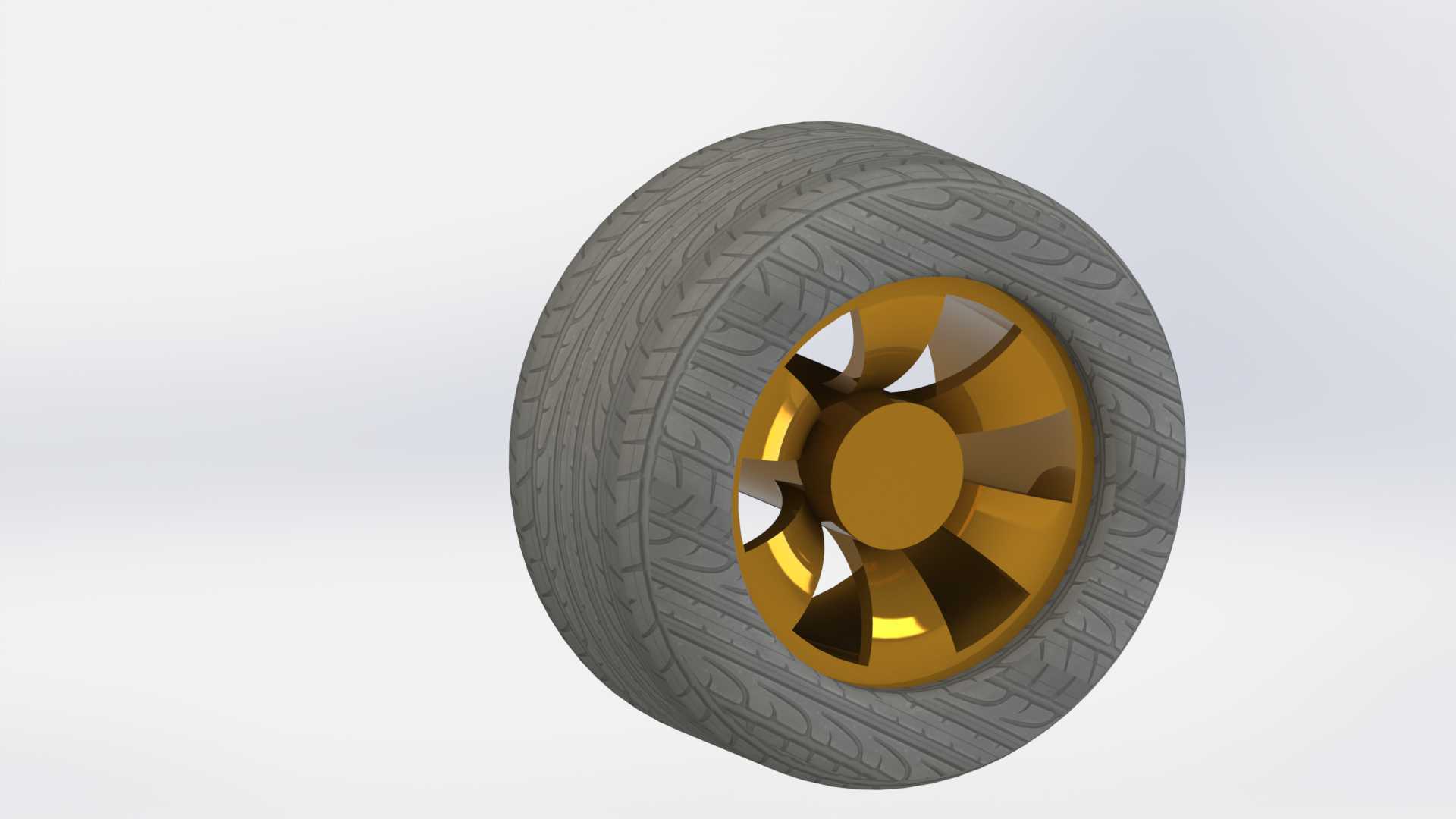

日常做整车底盘行走系统匹配时,车轮总成是最先需要确认安装边界的部件之一,这个带轮毂的轮胎结构,覆盖了普通家用前驱乘用车的常用配置规格,胎面采用对称式子午线花纹设计,主排水沟为四条纵向贯通结构,横向切槽均匀分布在花纹块之间,干地行驶时花纹块接地面积占比能达到七成以上,湿地工况下纵向沟槽可以快速破除接地面水膜,减少滑水风险,胎侧采用圆弧过渡设计,既可以缓冲过减速带、坑洼路面的径向冲击,也能避免轮辋边缘直接磕碰硬物造成变形。配套的轮毂为铸造铝合金材质,轮辐采用七组宽幅流线型结构,辐条之间的镂空区域预留了足够的刹车系统散热空间,日常搭配15-16寸通风刹车盘使用时,连续制动工况下的空气流通效率能满足民用车型的散热需求,
不会出现热量堆积导致制动效能衰减的问题;轮毂中心的定位孔采用台阶式结构,与车轴轴头配合时可以实现径向精准定位,避免高速行驶时出现车轮径向跳动,周围的螺栓孔按照乘用车通用的五孔节圆分布设计,匹配常规M12车轮螺栓的安装尺寸,安装时螺栓拧紧力矩控制在110-120N·m即可满足紧固要求,不会出现应力集中导致的螺栓断裂或者轮毂孔变形。做三维建模时,胎面花纹的建模需要先绘制单节距的花纹轮廓,通过圆周阵列实现整圈花纹的均匀排布,同时要注意花纹块的脱模斜度设置,实际橡胶硫化生产时,花纹块的拔模角度控制在3-5度,既可以保证模具开模时不会拉伤胎面橡胶,也能保证花纹块的结构强度,避免长期行驶出现花纹块掉块的问题;轮胎内部的帘布层、
带束层结构在建模时可以通过多层曲面偏移实现,不同层级的材料厚度按照实际橡胶制品的参数设置,做有限元分析时可以分别赋予不同的材料属性,模拟轮胎充气后的径向变形量,以及不同载荷下的接地比压分布,为整车的悬挂调校提供数据支撑。轮毂部分的建模需要先确认轮辋的名义直径、轮缘宽度、偏距这些核心安装参数,轮辋与轮胎配合的胎圈座位置要严格按照行业标准设置倾斜角度,保证轮胎充气后胎圈能够紧密贴合在轮辋上,不会出现高速行驶时轮胎脱圈的风险;轮辐的背面要设置均匀的减重凹槽,在保证整体结构强度满足弯曲疲劳、径向疲劳测试要求的前提下,尽可能降低轮毂的整体重量,减少非簧载质量,提升整车的操控响应性。这个车轮总成的安装边界需要注意,
轮拱内部的预留间隙要满足轮胎上下跳动、转向时的运动空间,满载状态下轮胎上跳至极限位置时,胎面与轮拱内衬的间隙要保留25mm以上,转向打满时胎侧与悬挂摆臂、转向拉杆的间隙要保留10mm以上,避免运动干涉;中心孔的配合公差采用H7/h6的间隙配合,既方便装配时的对位,也能保证行驶时的同轴度要求,气门嘴的安装位置设置在轮辐之间的轮辋凹槽处,充气时不需要额外调整车轮角度,日常维护操作更便捷。实际应用场景中,这类结构的车轮总成适配大部分A级、A0级家用乘用车,日常城市道路行驶时,胎面花纹的噪音控制在可接受范围内,花纹节距采用错位排布设计,可以打破行驶时的共振噪音,提升座舱内的静谧性;轮毂的表面做了烤漆处理,日常行驶时的砂石冲击不会轻易造成漆面脱落,耐腐蚀性满足多雨雪地区的使用要求,不需要额外做防腐处理。做装配验证时,需要将车轮总成与转向节、刹车盘、制动卡钳做干涉检查,确认卡钳与轮辐内表面的间隙在3mm以上,避免刹车盘热膨胀后出现卡滞;轮胎的额定充气压力按照2.2-2.5bar设置,对应的额定载荷可以满足单轮550-600kg的承载要求,覆盖普通家用车的整备质量与满载载荷需求。
