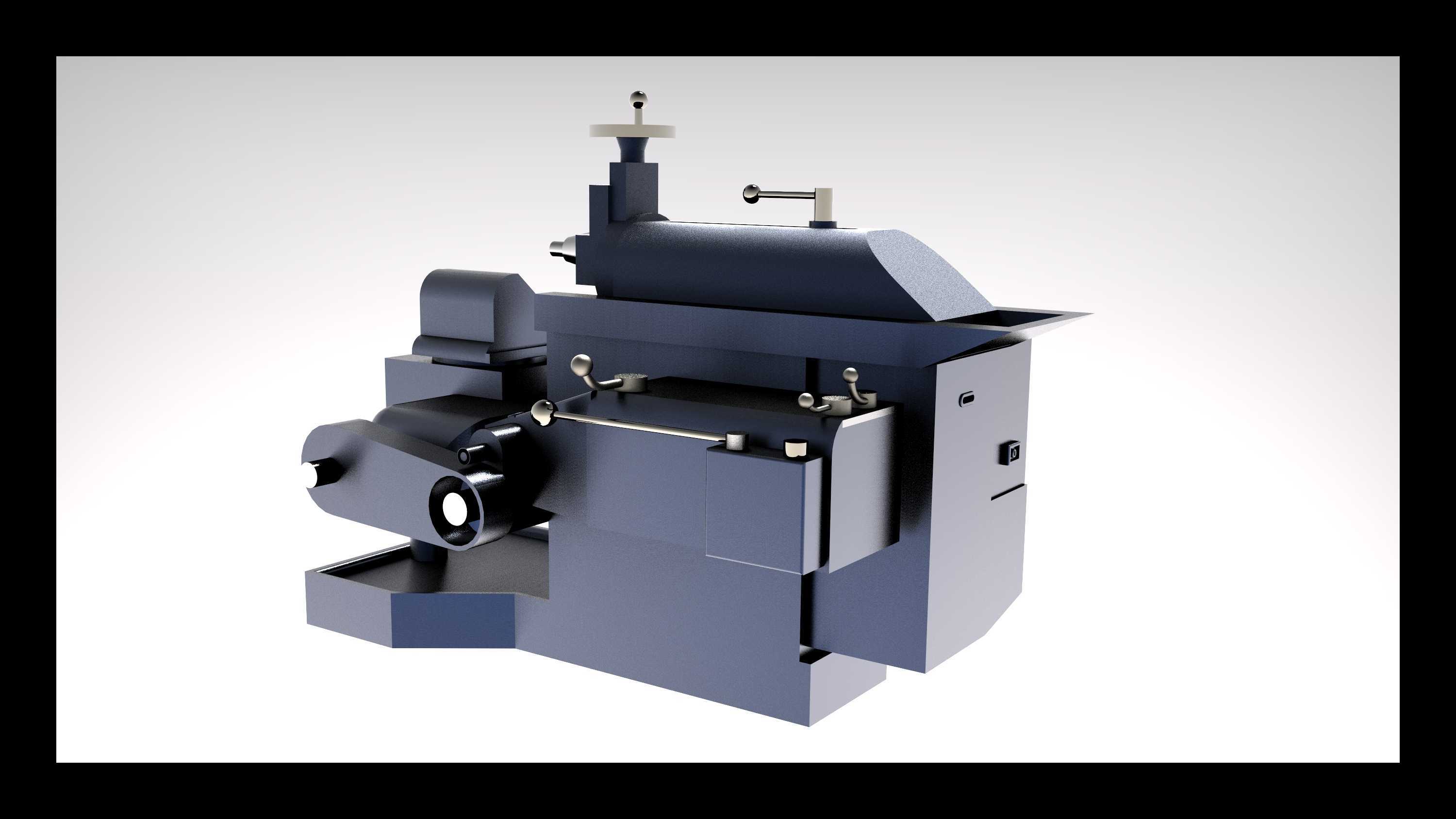

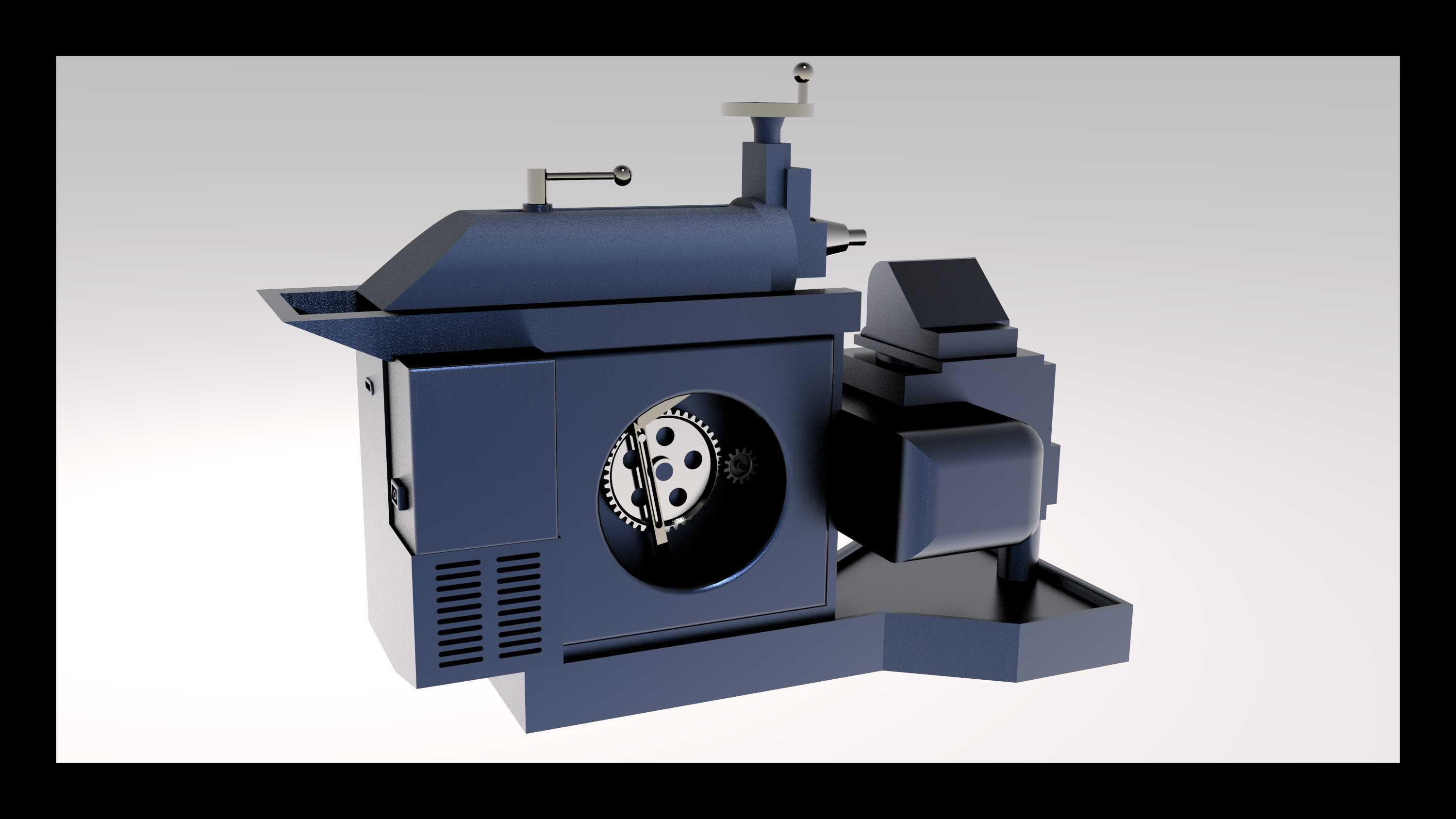

带Whitworth快速回位机构的成型机结构设计

　　在中小批量金属零件键槽、小型平面的切削加工场景里，这类带Whitworth快速回位机构的成型机一直是车间里适配性极强的加工设备，相比普通牛头刨床，它的回程空行程速度更快，单位时间内的切削往复频次更高，针对硬度在HB200以内的碳钢、有色金属工件的成型面加工，能稳定保持切削过程的运动平稳性，不会因为回程速度提升出现滑枕抖动让加工面出现振纹。从实际安装落地的边界来看，设备整体占地控制在长1.8米、宽1.2米的矩形区域内，底部预留的四个M16地脚螺栓孔位，中心距分别为1450mm和820mm，安装时不需要额外做加深的设备基础，普通硬化车间地面就能满足承重要求，整机自重约720kg，日常移位用3吨叉车就能完成转运，不需要动用大型吊装设备。

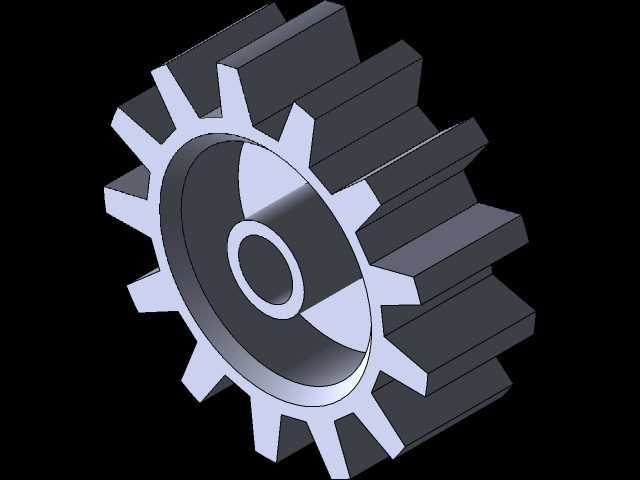

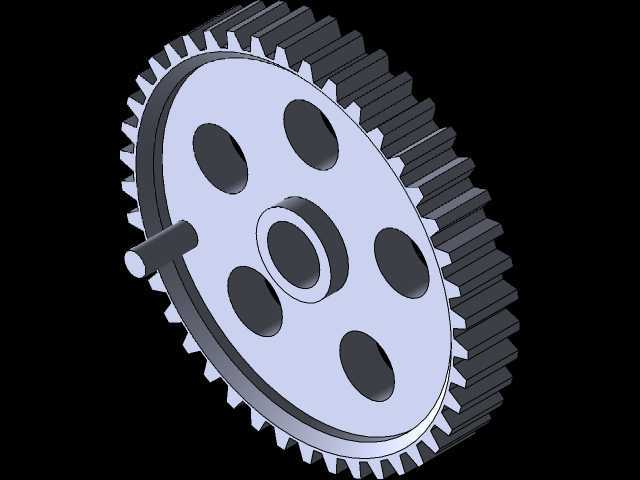

　　这套设备的核心设计逻辑围绕Whitworth快速回位机构的运动特性展开，设计阶段没有照搬传统牛头刨的曲柄滑块传动结构，而是把摇杆的摆动支点做了偏心可调设计，滑枕的工作行程长度可以在80mm到320mm之间无级调整，调整手柄设在设备顶部，操作时不需要拆开护罩，松开锁紧手柄转动调节手轮就能改变曲柄销的回转半径，适配不同长度的加工面需求。切削进给的传动链从主电机输出端开始，经三角带传递到主轴箱的变速齿轮组，再通过曲柄盘带动摇杆摆动，最终驱动滑枕做往复直线运动，整个传动链的齿轮啮合侧隙控制在0.08mm到0.15mm之间，既不会因为侧隙过小出现齿轮卡滞发热，也不会因为侧隙过大导致换向时出现明显冲击。

　　从功能特性上看，设备的工作台采用了T型槽结构设计，台面尺寸为400mm*360mm，上面的三条T型槽宽度为14mm，可以配套通用的机用平口钳、螺栓压板来装夹工件，工作台的垂直进给和横向进给都配有手动微调手轮，手轮上的刻度盘每格进给量为0.02mm，能满足普通成型加工的尺寸精度要求。滑枕前端的刀架部分可以做±60度的角度偏转，加工斜面或者成型沟槽时，只需要调整刀架的偏转角度就能完成走刀，不需要重新装夹找正工件，能减少车间里的辅助装夹时间。设备侧面的散热通风口采用了错落的格栅设计，不是简单的直通孔，既能保证主轴箱内部的空气流通带走齿轮运转产生的热量，又能防止车间里的金属切屑飞溅进入箱体内部，日常维护时只需要每周清理一次格栅缝隙里的积屑就能保证通风效果。

　　在实际使用场景里，这类设备常被布置在机加工车间的普通加工区，和普通车床、台式钻床搭配使用，承担那些不需要上数控铣床、加工中心的小型成型面加工任务，比如小型轴类零件的键槽加工、夹具零件的定位平面加工、小型模具镶件的粗成型加工，加工时的切削速度可以根据工件材料调整，主电机功率为3kW，搭配三档变速结构，滑枕的往复切削次数可以在每分钟30次、60次、90次三个档位切换，加工有色金属时用高速档，加工中碳钢时用中速档，加工高硬度合金钢时搭配低速档和硬质合金刀具，就能保证刀具的使用寿命和加工面的粗糙度。设计时还考虑了车间操作的安全性，滑枕的运动区域外侧预留了150mm的安全操作距离，所有传动齿轮都封闭在箱体内部，外部没有裸露的旋转部件，操作时不会出现衣物、手套被卷入传动结构的风险，设备的启停按钮设在机身正面靠近操作位的一侧，高度距离地面1.1米，操作人员站在常规操作位置伸手就能碰到，遇到紧急情况可以快速停机。

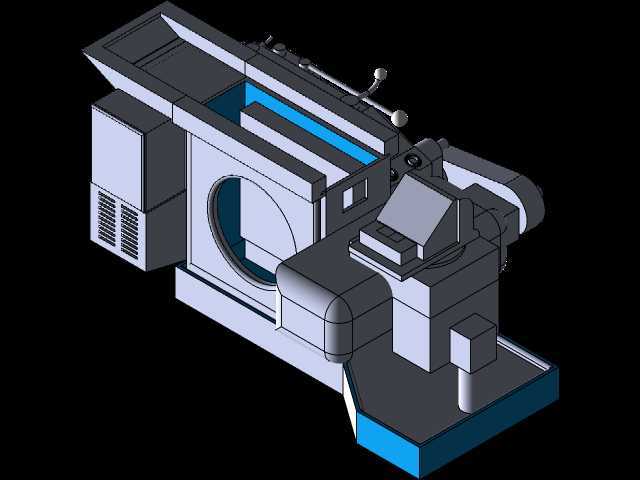

　　从结构建模的细节来看，整个设备的装配层级清晰，底部的床身作为整个设备的支撑基准，所有部件的安装定位面都做了共面约束，主轴箱和床身的连接采用了两个定位销加四个紧固螺栓的结构，保证长期往复运动下不会出现连接松动。Whitworth机构里的摇杆和滑块配合面设计了润滑油槽，日常加注32号机械油就能保证运动副的润滑，不会出现干磨导致的零件过快磨损。滑枕的导轨采用了燕尾槽结构，配合镶条可以调整导轨的配合间隙，设备使用一段时间后出现导轨磨损导致滑枕松动时，只需要调整镶条的压紧螺钉就能恢复配合精度，不需要更换导轨零件，后期维护成本很低。
