星形发动机铰接式连杆活塞组件

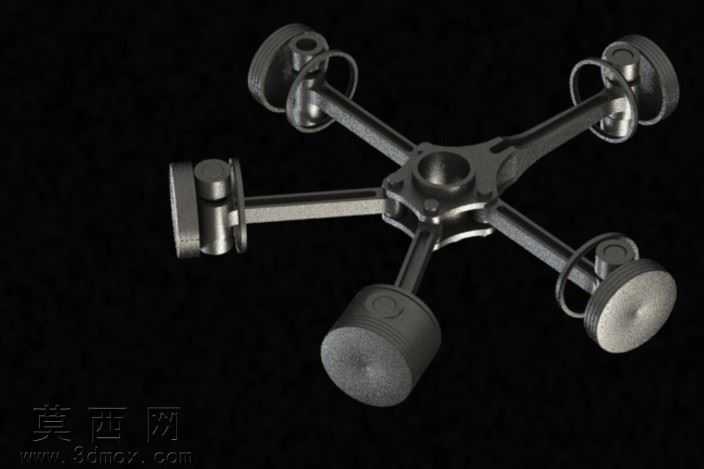

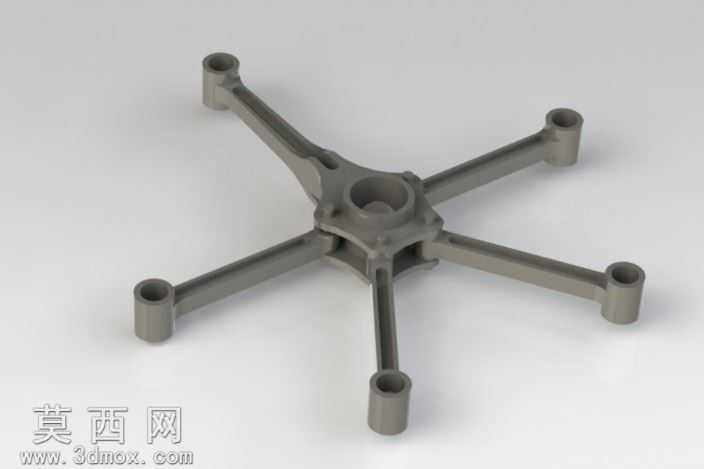

本模型为星形发动机核心传动组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循星形发动机的动力传递逻辑，以中心铰接枢纽为核心基准，向外辐射布置五组连杆与活塞结构，每一处连接结构的尺寸均匹配实际内燃机的传动配合公差要求。建模阶段先完成中心铰接座的特征绘制，通过旋转凸台命令生成中心轴孔与铰接耳结构，再逐根绘制辐射状连杆，每根连杆的大端与中心铰接座做同轴心配合，小端与对应活塞做铰接约束，确保各部件的运动干涉检查完全通过，还原星形发动机活塞往复运动的真实运动轨迹。材质渲染阶段，为活塞部件赋予铸铝材质，调整材质粗糙度模拟活塞表面的细微加工纹理，为连杆部件赋予合金钢材质，添加金属磨砂质感与边缘倒角的高光反射效果，中心铰接座采用调质钢材质表现，通过环境光遮蔽效果突出各部件连接位置的结构层次，背景采用纯黑哑光材质衬托金属部件的质感，渲染输出的效果图清晰展现组件的整体布局与细节特征。结构设计上，五组活塞沿中心枢纽呈等角度辐射排布，每根连杆与活塞的连接位置均设置铰接环结构，避免连杆摆动过程中与活塞销产生卡滞，活塞头部设置环形凹槽用于模拟活塞环安装位，活塞裙部做微弧处理还原真实活塞的外形特征，中心铰接座的轴孔做沉孔设计，适配曲轴的安装定位需求，各部件的连接位置均预留合理的装配间隙，完全符合机械设计的装配规范。设计思路围绕星形发动机的紧凑性优势展开，通过辐射状布局在有限空间内布置多组活塞组件，在建模过程中反复调整连杆长度与铰接角度，确保各活塞的运动行程一致，还原星形发动机动力输出平稳的结构特点，模型完整保留了各部件的可编辑参数，可用于发动机结构教学、运动仿真演示等场景。
