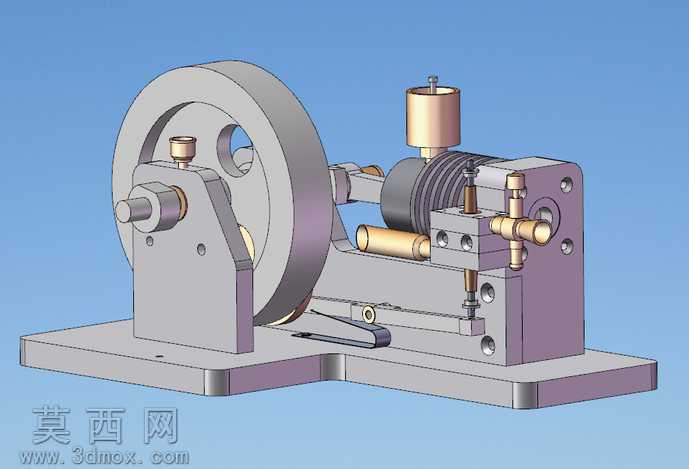

水平式四循环气体发动机结构三维模型

本作品为水平布局四循环气体发动机的三维建模成果，建模过程严格遵循机械设计规范，完整还原了该类小型动力装置的核心结构与装配关系。建模阶段首先梳理发动机的工作逻辑与部件组成，从底座安装基准开始搭建整体装配框架，依次完成飞轮组件、曲轴传动结构、气缸主体、活塞联动部件、配气控制组件、燃料供给接口等核心模块的独立建模，再通过同轴约束、面贴合约束、运动副约束完成整体装配，确保各部件的相对位置符合设计要求，可直观呈现四循环工况下的部件联动逻辑。材质渲染阶段针对不同部件的功能属性匹配对应材质表现：铸铁材质的底座、飞轮、气缸壳体采用哑光金属质感，调整表面粗糙度参数还原铸件的细腻磨砂质感，边缘处做轻微倒角处理避免生硬棱角；铜质的燃料管路、调节旋钮采用暖调金属材质，添加微弱的环境反射效果凸显金属光泽；运动配合面如曲轴轴颈、活塞接触面做高光处理，区分加工面与非加工面的视觉差异；透明视窗部件采用高透玻璃材质，添加轻微折射参数提升真实感。结构设计上还原了该款0.75ci排量水平发动机的特征，省略了火花塞、针阀套管、独立点火系统与燃料箱结构，按照简化设计方案完成建模，整体结构紧凑，飞轮与气缸分置曲轴两侧实现水平布局的重力平衡，配气组件的管路走向、调节旋钮的安装位置均符合小型气体发动机的布局逻辑，各部件的连接位置预留了合理的装配间隙，既符合实际机械加工的公差要求，也能清晰展示内部的传动路径。建模过程中对关键配合尺寸做了参数化关联，比如曲轴偏心距与活塞行程的对应关系、飞轮直径与转动惯量的匹配比例、气缸内径与排量的参数对应，确保模型的结构参数符合动力装置的设计原理，可用于机械原理演示、结构教学参考、小型动力装置设计方案验证等场景，整体渲染效果清晰明了，各部件的轮廓边界分明，装配关系一目了然，能够直观展现水平式四循环气体发动机的机械美感与结构逻辑。
