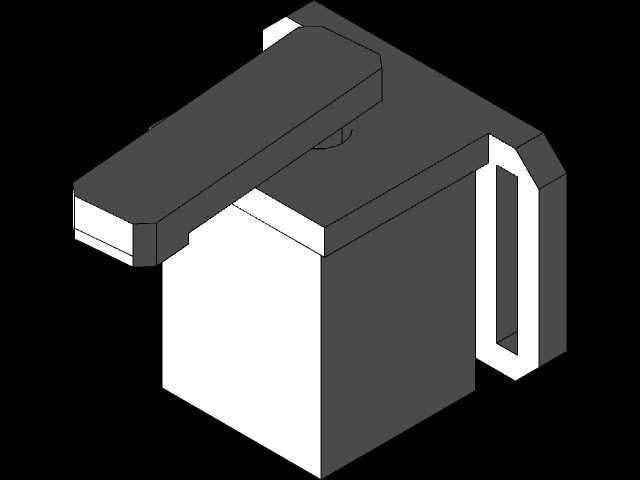

小型侧压式夹钳夹紧机构三维结构

　　在工装夹具的设计体系里，这类侧压式夹钳的应用场景覆盖了小件机加工定位、装配工位工件固定、检测工序工件夹持等多个生产环节，和传统的平口虎钳不同，它的压臂采用了侧向翻转下压的结构逻辑，不需要占用工件正上方的操作空间，给刀具走刀、装配工具操作、检测探头移动留出了足够的避让空间。从实际使用的角度看，这类夹钳的核心功能是在提供稳定夹紧力的同时，实现快速的开合动作，压臂的长条形结构做了圆角过渡处理，避免操作过程中剐蹭操作人员手部或者工件表面，压合面做了平面度控制，保证和工件被压表面的贴合面积足够，不会因为接触面积过小导致工件表面压痕或者夹紧力不足出现工件移位。设计这类结构的时候，首先要考虑的是安装基准的统一性，

　　夹钳的底座部分做了规整的立方体安装面，侧面预留的镂空槽既是减重结构，也可以作为安装时的定位卡槽，配合台面上的T型槽或者定位凸条就能快速完成夹钳的位置固定，不需要额外做复杂的适配工装。夹钳的压臂转轴位置做了隐藏式设计，不会因为加工碎屑、装配灰尘进入转轴间隙导致卡滞，压臂的开合行程经过匹配设计，抬起后压臂的最低点高于常见待夹持工件的高度，取放工件的时候不需要额外抬高压臂，减少操作的辅助时间。从安装边界来看，底座的安装面尺寸适配多数小型工装台的安装孔距，不需要对现有工作台做二次打孔改造，压臂下压后的极限位置和底座侧面的镂空结构保持安全距离，不会出现压臂和底座结构干涉的情况。在机加工工序里使用这类夹钳的时候，

　　夹紧力的传递路径是从压臂直接传递到工件表面，再到底座的支撑面，力的传递路径短，没有多余的传动间隙，夹紧状态下的刚性足够应对铣削、钻孔等常规切削加工的振动负载，不会因为切削振动导致夹钳松脱。在装配工位使用时，这类夹钳可以快速开合，适合流水线上频繁取放工件的操作节奏，压臂的长度可以根据实际夹持的工件尺寸做适配调整，不需要更换整个夹钳主体，只需要更换对应长度的压臂就能满足不同规格工件的夹紧需求。结构上没有多余的外置零部件，日常维护只需要定期在转轴位置加注润滑脂即可，不需要拆解复杂的内部结构，维护成本很低。夹钳的整体外形做了等壁厚设计，三维建模的时候可以通过抽壳、拉伸切除等特征快速完成结构搭建，各个配合面的公差可以根据实际使用场景调整，

　　用于轻载装配场景时可以适当放宽配合公差降低加工成本，用于重载机加工场景时可以提高转轴和压臂配合面的公差等级，提升整体结构刚性。侧面的镂空结构除了减重和定位的作用，还可以作为排屑通道，加工过程中产生的切屑可以顺着镂空槽排出，不会堆积在夹钳底座和工作台的安装面之间，避免因为切屑垫高调平基准导致工件装夹倾斜。压臂的下压角度经过限位设计，下压到极限位置时压臂处于水平状态，保证压合面和工件上表面完全平行，不会出现斜压导致的工件翘起问题，限位结构集成在底座内部，没有外置的限位螺钉，避免长期使用后限位螺钉松动导致夹紧位置偏移。
