M8规格T型槽用锁紧螺母结构设计

　　在机床工作台、工业铝型材框架、自动化生产线工装夹具的装配场景中，T型螺母是实现槽内快速定位锁紧的核心连接件，这款M8规格的T型螺母，正是针对工业T型槽安装场景开发的专用紧固件。不同于普通六角螺母需要从型材端部穿入槽内的安装限制，这款T型螺母可直接从T型槽的任意开口位置放入，旋转90度后即可卡入槽内的限位台阶，配合M8规格的外六角螺栓或者内六角圆柱头螺栓，就能快速完成各类附件在型材或工作台面上的固定，大幅减少装配时的型材拆卸工作量，尤其适合已经搭建完成的框架后期加装附件的工况。

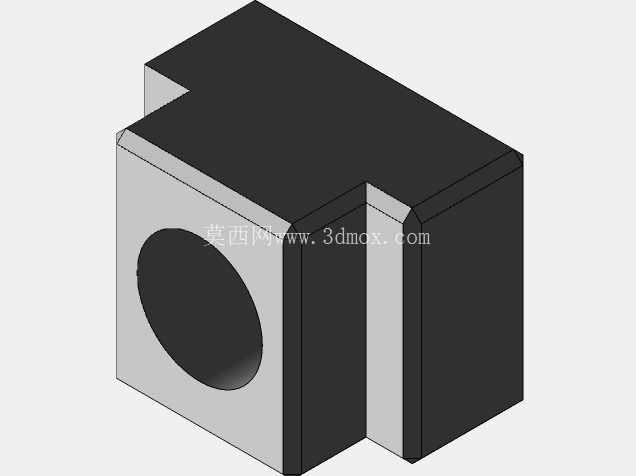

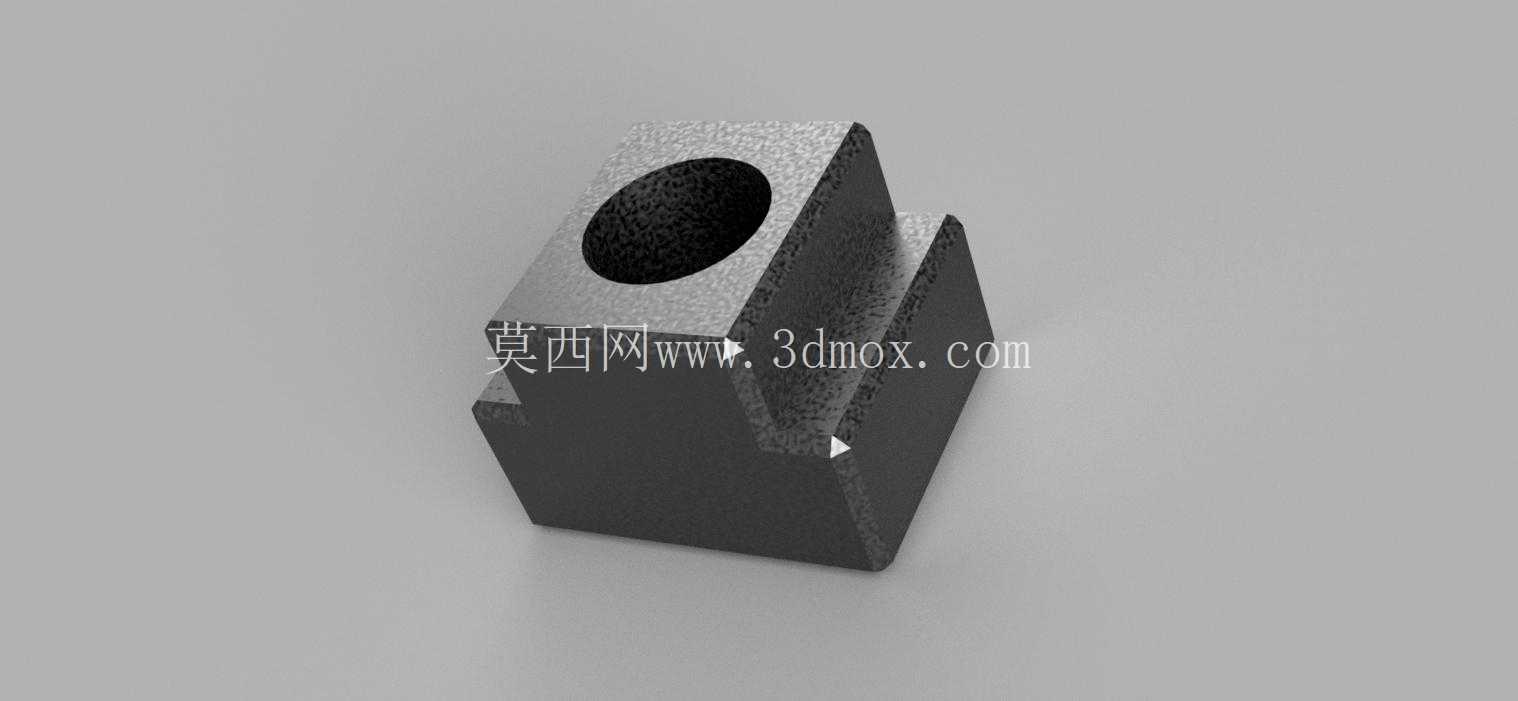

　　从结构设计来看，这款螺母的主体采用方块式基体加中部螺纹通孔的结构，基体两侧的凸台宽度与标准T型槽的上部窄槽宽度形成间隙配合，放入槽内旋转后，凸台的下表面会与T型槽的下部宽槽台阶面完全贴合，当螺栓锁紧时，凸台的承压面可以均匀分散锁紧力，避免局部应力集中导致的槽口变形，同时也能防止螺母在锁紧过程中跟转，不需要额外使用工具固定螺母位置，单人即可完成锁紧操作。中部的M8螺纹孔采用标准公制粗牙螺纹设计，螺纹精度满足6H级公差要求，能够与市面上绝大多数标准M8螺栓实现顺畅旋合，不会出现卡滞、滑牙的问题，螺纹孔的深度经过优化，既保证足够的螺纹啮合长度来承受额定锁紧力，又不会因为孔深过大增加不必要的加工成本，基体的整体高度与标准T型槽的深度匹配，安装后螺母上表面不会高出槽口平面，不会影响工作台面或者型材表面的平整度，避免对安装在表面的其他工件造成干涉。在实际选型应用中，这款M8 T型螺母适配槽宽8mm的标准工业铝型材T型槽，以及常见的小型铣床、钻床工作台T型槽，可用于固定行程挡块、光电传感器安装支架、工件定位靠山、管线固定夹等轻型负载附件，单颗螺母的额定静载荷能够满足常规轻型装配的受力需求，在频繁调整安装位置的工装场景中，这种可任意位置装入的特性能够大幅缩短工位调整的时间，不需要像传统滑块螺母那样提前预穿到型材槽内，降低前期装配的规划难度。

　　设计过程中针对螺母的受力路径做了优化，锁紧时螺栓的轴向拉力通过螺纹传递到螺母基体，再通过两侧凸台的承压面传递到T型槽的台阶上，整个受力路径没有应力集中的薄弱截面，基体的棱角处都做了微小的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能引导螺母更顺畅地放入T型槽内，不会因为棱角卡滞在槽口位置。在自动化设备的调试阶段，经常需要根据工件的尺寸调整各类定位元件的位置，使用这款T型螺母时，只需要稍微松开螺栓，就可以沿着T型槽滑动螺母到目标位置，之后直接锁紧即可，不需要完全拆下螺栓，调整效率相比传统的端部穿入式螺母提升数倍。

　　针对铸造模工装的安装场景，这款螺母也可以用于模具周边的行程开关、冷却管路支架的固定，由于T型槽在模具模板上是通槽结构，后期加装附件时不需要在模板上额外钻孔攻丝，不会破坏模板的原有结构强度，也不会因为钻孔产生的铁屑掉入模具型腔影响产品成型质量。需要注意的是，安装时要确保螺母旋转到位，两侧凸台完全卡入T型槽的宽槽部分后再锁紧螺栓，避免因为卡接不到位导致锁紧时螺母脱出，造成固定失效，在承受振动载荷的场景下，可以配合弹垫或者防松垫圈使用，进一步提升连接的可靠性，避免长期振动下螺栓出现松动。
