奔驰三叉星环形车标立体结构设计

　　作为整车外观识别系统的核心外露部件，这款三叉星环形车标的结构设计需要兼顾多场景下的使用需求，日常行驶中会面临高速气流冲刷、日晒雨淋、洗车高压水枪冲击、轻微剐蹭等各类工况，因此建模阶段就需要把实际安装和使用的边界条件全部纳入考量。先从安装适配维度来说，车标背部的定位卡扣与粘贴基面的公差控制是重点，常见的装车位置包括前进气格栅中央、尾门钣金平面、轮毂中心盖，不同安装位的基面曲率存在差异，建模时特意将环形外圈的背部贴合面做了微弧过渡处理，避免硬棱边导致粘贴后出现缝隙、积灰进水的问题；三叉星的三个星臂根部做了0.8mm的圆角过渡，既消除了注塑或者金属压铸时的应力集中点，也能避免日常擦拭时的锐边划手问题，星臂的截面从根部到尖端做了渐变收窄，根部厚度3.2mm保证结构强度，尖端厚度收至1.2mm，既保证视觉上的锐利感，也不会因为尖端过薄在运输或者安装时出现弯折变形。

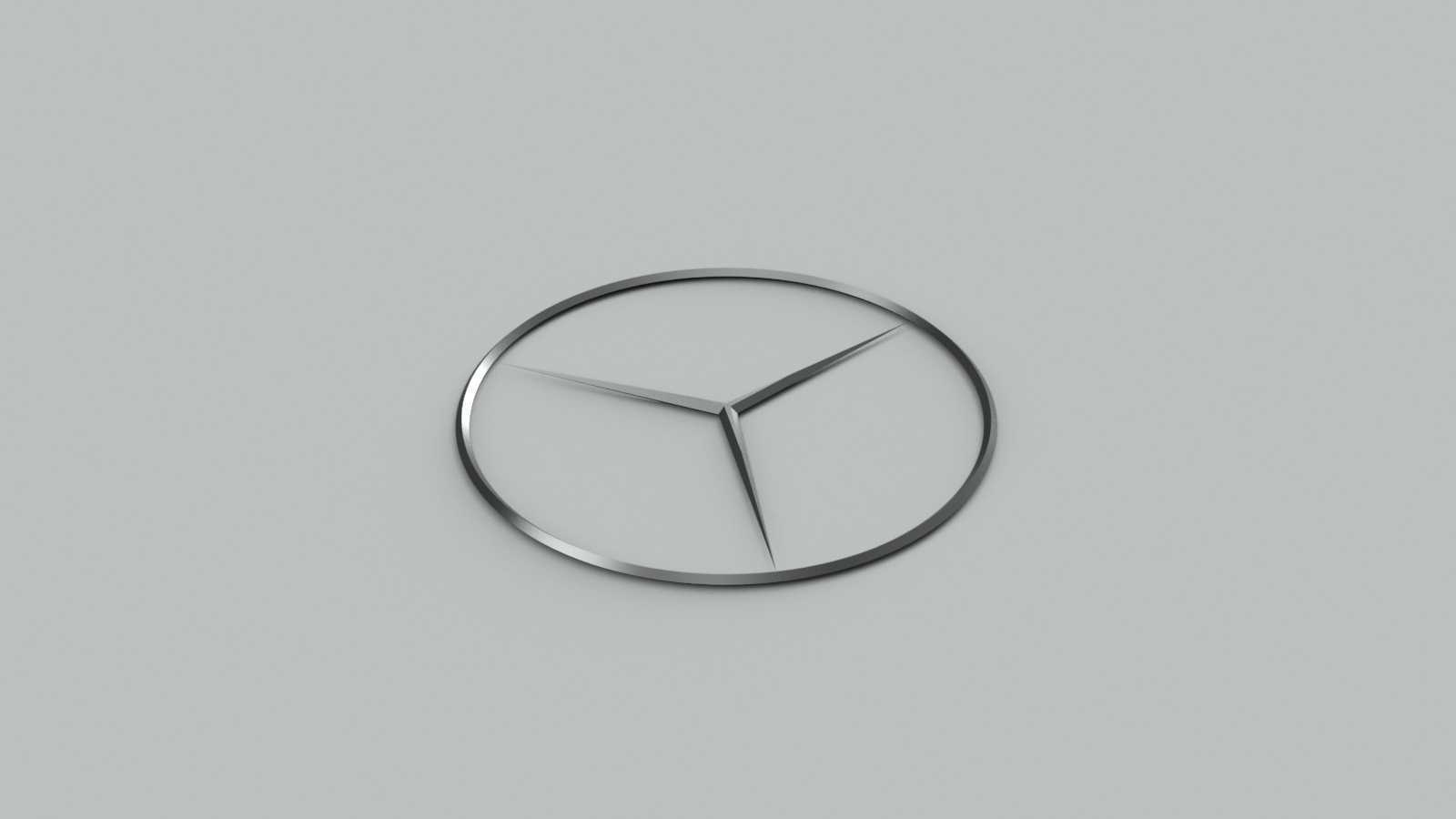

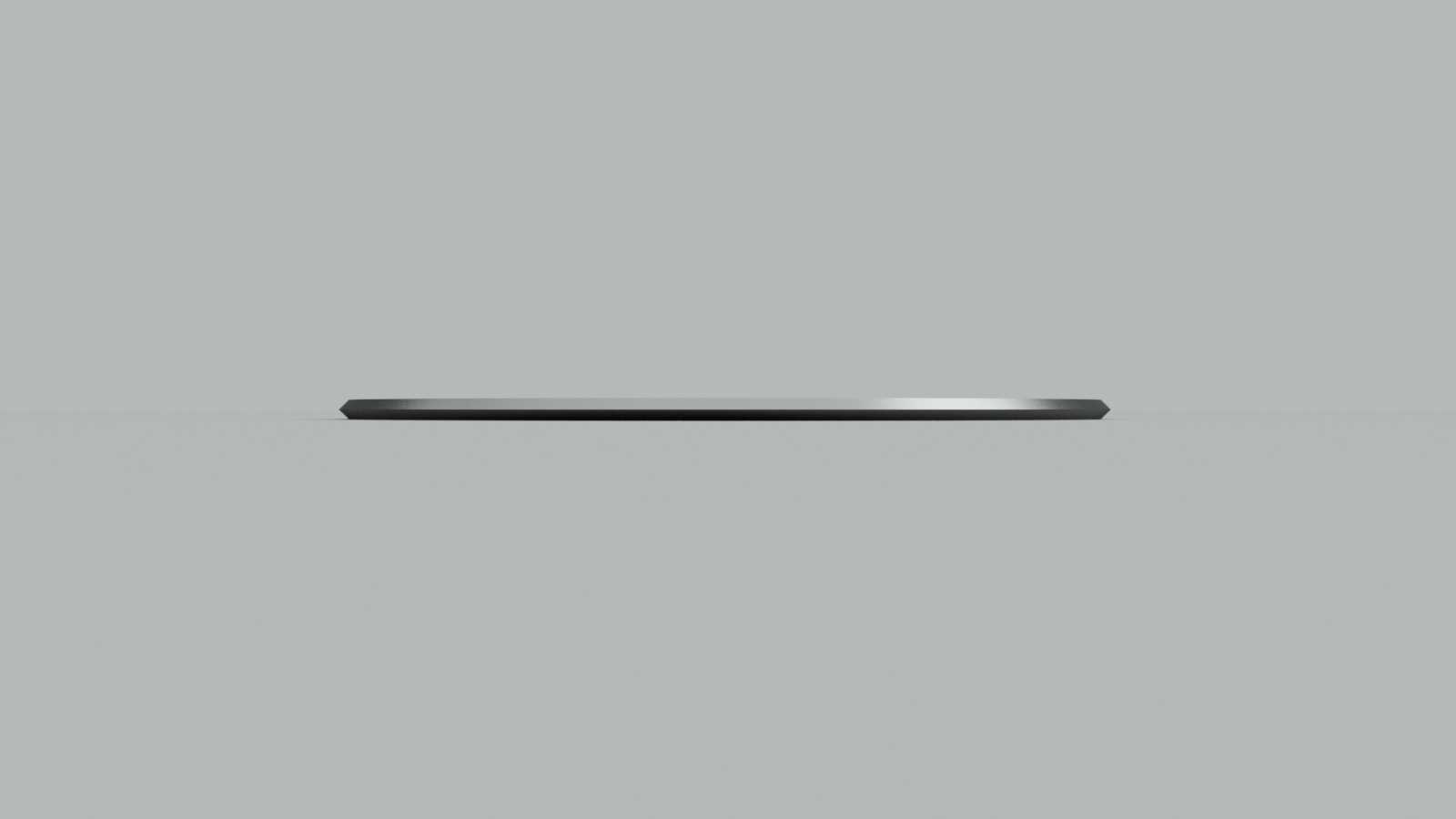

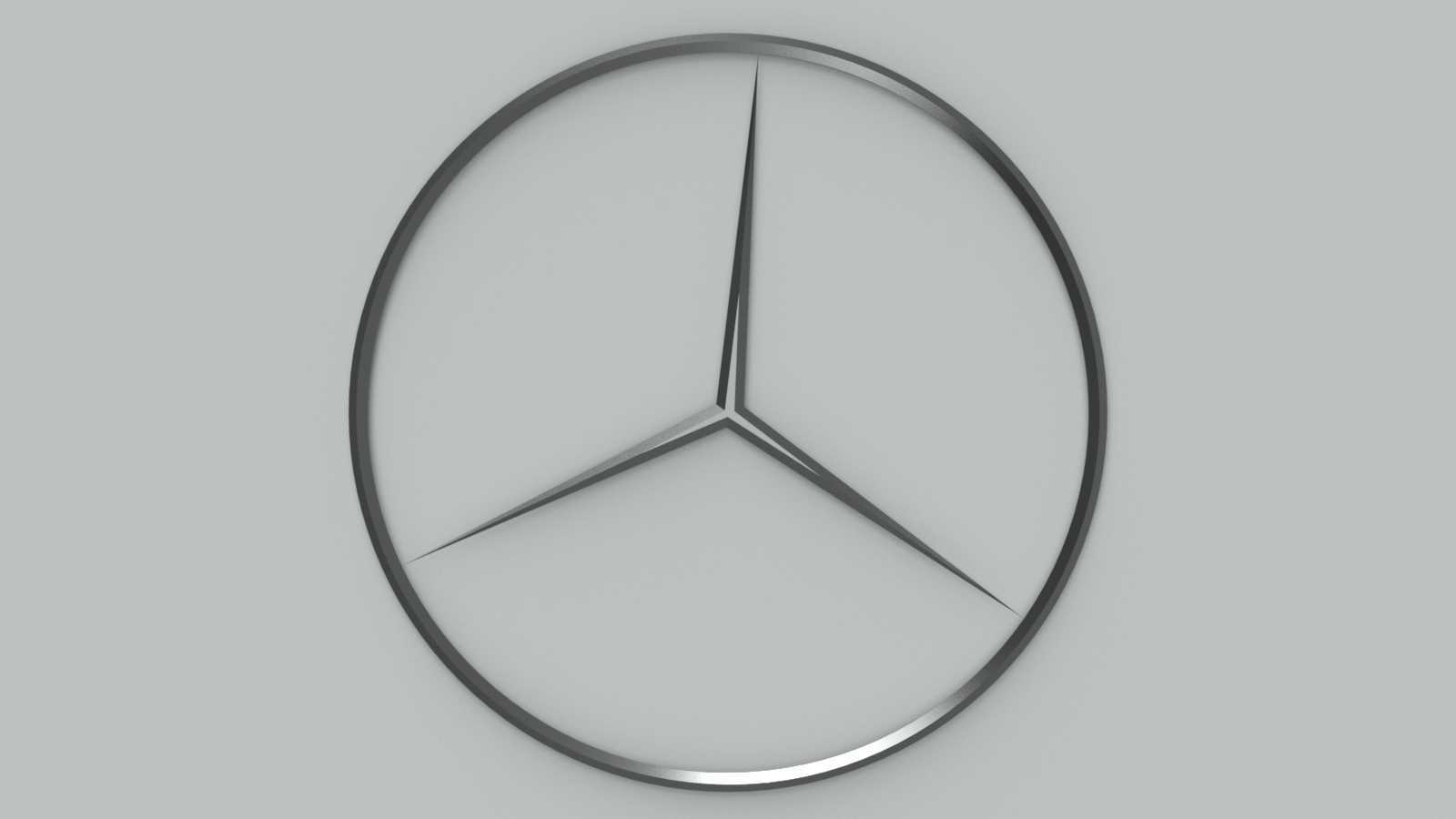

　　从设计思路上看，没有采用平面拉伸的简化建模方式，而是严格按照实车徽标的曲面弧度做装配级建模，环形外圈并非正圆平面环，而是带有轻微的外凸球面弧度，和星臂的曲面曲率完全连续，三个星臂之间的夹角严格保持120度均分，每个星臂的棱边都做了0.2mm的高光倒角，在光线照射下能形成均匀的反光棱线，还原实车标的金属质感。很多新手建模时容易忽略车标的安装间隙，这款模型在环形外圈的边缘预留了0.5mm的安装避让间隙，对应装车时和格栅安装位的配合公差，不会出现装配时卡滞、或者装车后外圈和基座摩擦掉漆的问题。

　　实际应用场景中，这类车标模型除了用于整车外观数模的装配校验，也可用于汽车改装件的开发匹配、车展展具的标识制作、汽车周边文创产品的结构设计。针对不同的使用场景，模型的结构细节也做了对应适配：如果用于金属材质的立标制作，星臂内部可以预留0.3mm的壁厚空腔，减少材料用量同时保证结构刚度；如果用于塑料材质的粘贴标，背部可以直接适配通用的3M胶粘贴基面，不需要额外做结构修改；如果用于轮毂中心盖的标识，环形外圈的直径严格适配主流家用车轮毂盖的65mm标准安装尺寸，中心定位凸台的尺寸也和通用轮毂盖的卡槽匹配，不需要二次调整尺寸就能直接用于结构验证。

　　很多人觉得车标是简单的装饰件，实际在工程层面要考虑的细节非常多：比如高速行驶时，车标突出于车身表面，会产生风阻和风噪，模型里星臂的截面做了类似机翼的流线型过渡，迎风面做圆弧导风，背风面做微收的斜面，能有效降低高速下的风阻系数，也减少气流在车标位置产生的紊流，避免高速行驶时车标位置出现风啸声。另外在耐用性设计上，星臂和环形外圈的连接位置做了加厚处理，连接位置的截面厚度比星臂中段厚0.6mm，能承受15N的横向冲击力不会断裂，对应日常用车时的轻微剐蹭、高压水枪冲洗的冲击力不会出现星臂断裂的问题。环形外圈的边缘做了向内的翻边结构，翻边高度1.2mm，既可以提升整个环体的结构刚度，避免薄环出现受力变形，也能在粘贴安装时给胶体提供侧向的限位，避免长期使用后胶体老化导致车标脱落。

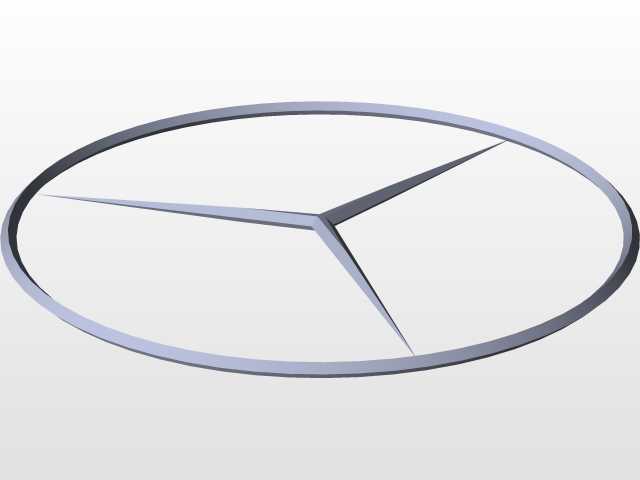

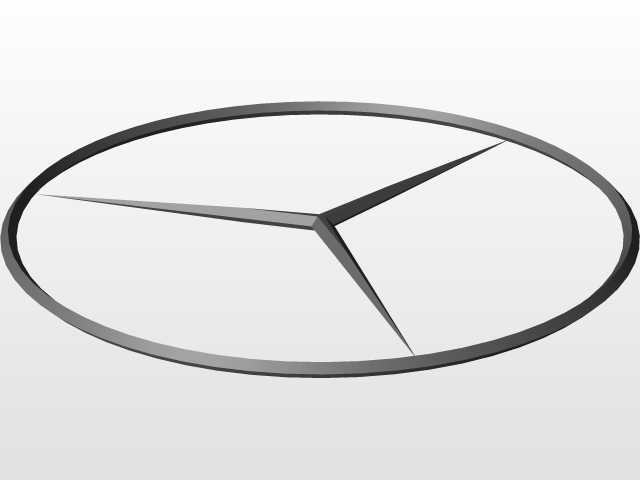

　　建模过程中没有采用缩放通用模型的偷懒方式，而是从草图绘制开始，先确定环形外圈的内外径尺寸、中心球面的曲率半径，再绘制三个星臂的轮廓线，通过曲面放样、曲率连续倒圆角、实体加厚的步骤完成整体建模，所有曲面的G2连续都做了校验，不会出现曲面棱线、反光断层的问题，不管是用于渲染出图、3D打印手板、还是开模生产的结构参考，都能直接使用，不需要再做曲面修复。针对不同工艺的生产需求，模型的拔模角度也做了预设，外表面的拔模角度统一为1.5度，不管是注塑生产还是金属压铸，都能顺利脱模，不会出现倒扣、粘模的问题。
