便携式教学用扬声器外壳结构设计

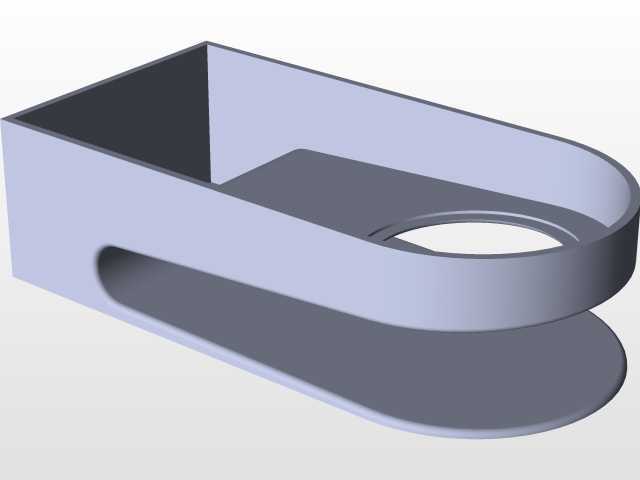

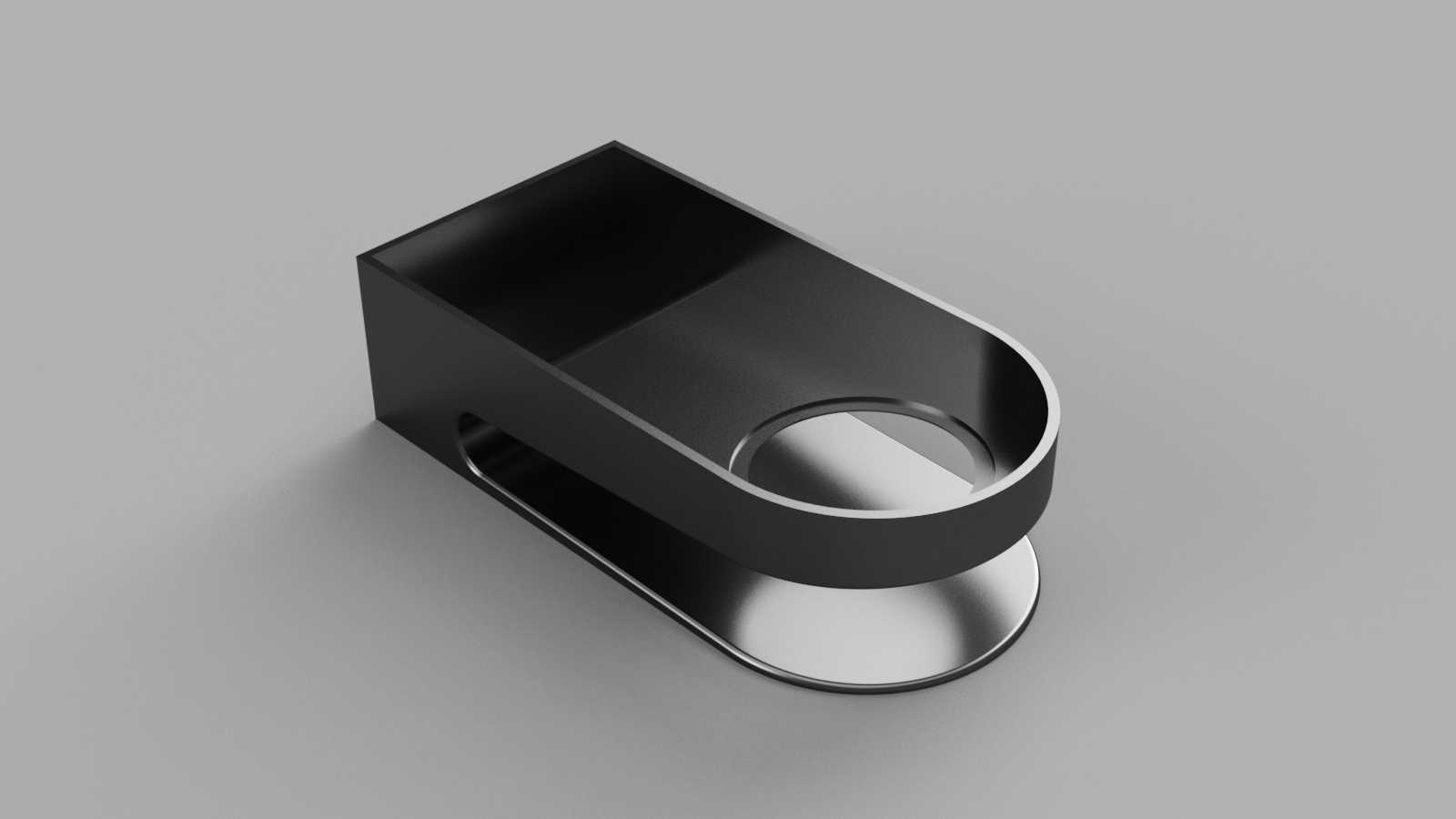

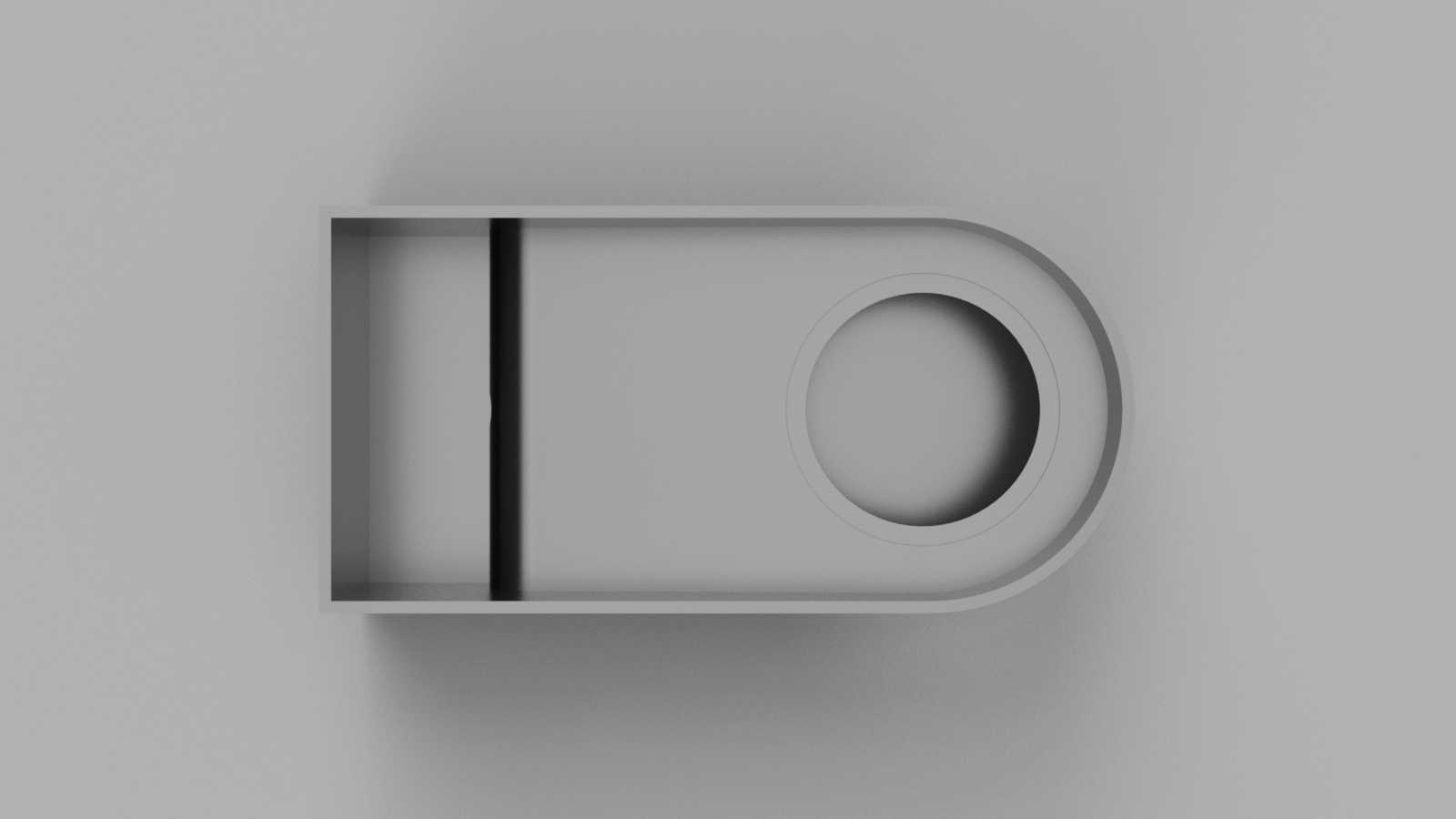

　　这款壳体是面向教学实训场景开发的便携式扬声设备配套外装结构，主要适配校园实训项目中自制的小型扩音单元使用，日常可满足课堂演示、小组实训作业、小型户外研学活动的扩音设备搭载需求，区别于商用消费级扬声器外壳的复杂装饰性设计，整个壳体优先考虑实训场景下的易加工、易装配、易修改特性，适配学生群体在设计验证阶段的快速打样、迭代调整需求。从结构功能来看，壳体采用一端方直一端圆弧的过渡造型，方直段预留了电池仓与控制电路板的安装空间，内部设置有两条平行的限位筋，可直接卡入常规尺寸的锂电池组与PCB控制板，无需额外设计固定支架，减少装配环节的零件数量；圆弧段中心预留的圆形沉台是扬声器单元的安装位，沉台深度根据常用2寸全频扬声器的磁钢厚度做了适配，

　　安装后扬声器振膜与壳体表面基本齐平，既可以避免突出的振膜在搬运过程中被磕碰损坏，也能减少声音衍射对音质的影响，沉台周边均匀分布的四个小凸柱预留了自攻螺丝安装孔，可直接固定扬声器单元，不需要额外压圈。设计思路上，整个壳体采用等壁厚设计，壁厚统一设置为2mm，既满足注塑成型时的熔体流动要求，也适配FDM3D打印的最小壁厚限制，学生不管是用机加工方式做ABS手板，还是用3D打印做验证件，都能顺利成型，不会出现壁厚不均导致的缩痕、填充不足问题。壳体的安装边界做了充分考量，整体外轮廓宽度控制在80mm，长度140mm，整体高度30mm，可轻松放入常规校服口袋或是实训工具包中，方直端的侧壁预留了10mm*5mm的开口，

　　用于引出充电接口与控制按键，开口边缘做了1mm的倒角，避免插拔充电线时刮伤线材外皮；圆弧端的外边缘做了R3的圆角过渡，日常手持携带时不会硌手，也能减少跌落时的应力集中，降低壳体摔裂的概率。壳体背部预留了两个直径2mm的挂绳孔，可穿入挂绳挂在腰间或是背包挂点上，满足移动使用时的携带需求。内部腔体的分隔筋将电池仓、电路板仓与扬声器后腔完全隔开，既可以避免电池漏液腐蚀电路板与扬声器单元，也能减少电路板上电子元件的电磁干扰对扬声器音质的影响，扬声器后腔的容积根据2寸全频单元的参数做了匹配，可有效提升低频响应效果，不需要额外添加吸音棉就能满足教学演示场景的音质需求。壳体的合盖面采用止口设计，止口高度3mm，配合间隙0.1mm，

　　上下盖扣合后不会出现错位，也能起到一定的防尘作用，日常实训使用时可阻挡粉笔灰、细小碎屑进入壳体内部，保护内部电子元件。整个壳体没有设计多余的卡扣结构，上下盖采用四颗M2自攻螺丝从背部固定，学生在装配、拆解、调整内部元件时操作非常方便，不需要专用的卡扣拆卸工具，也不会因为反复拆解导致卡扣断裂损坏。考虑到实训场景下经常需要修改设计，整个壳体的建模过程采用全参数化设计，所有安装位、壁厚、圆角参数都可直接调整，学生可根据自己选用的扬声器尺寸、电池尺寸快速修改模型，不需要重新绘制整体结构，大幅缩短设计迭代的时间。壳体表面没有设计复杂的纹理与装饰结构，打印或注塑完成后可直接使用，也可根据实训需求自行喷涂标识、粘贴标签，满足不同小组的个性化设计需求。在实际使用场景中，这款壳体除了适配教学实训的扬声器制作，也可用于小型蓝牙音箱、桌面扩音设备的DIY制作，结构简单易加工，对加工设备的要求低，不管是学校实训车间的小型铣床、车床，还是桌面级3D打印机都能完成制作，不需要复杂的工装夹具，非常适合入门级结构设计学习者作为练习案例使用，通过对这个壳体的建模、加工、装配全流程实操，可快速掌握塑胶壳体的壁厚设计、止口设计、安装位设计、筋位设计的基本要点，理解消费电子类壳体的设计逻辑，为后续更复杂的产品结构设计打下基础。
