1/2英寸70级起重焊接吊钩结构设计

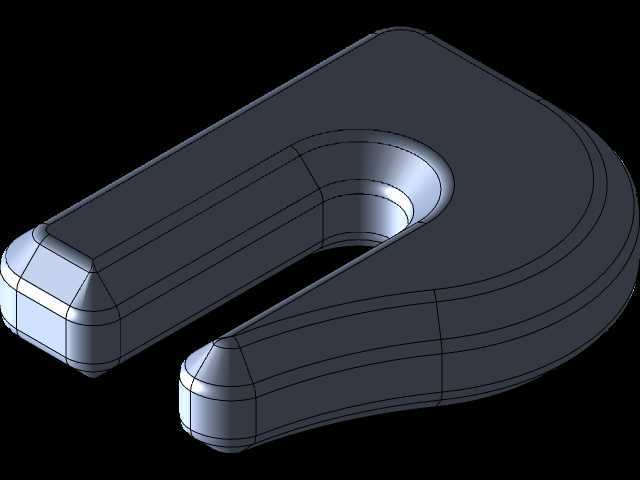

　　这款1/2英寸规格的70级焊接吊钩，是起重吊装作业场景里的核心受力连接件，日常在车间物料转运、重型设备安装、钢结构构件吊装、物流货场装卸等工况中承担载荷传递的作用，区别于普通铸造吊钩，焊接结构的设计让它可以直接与吊装横梁、吊具架、起重设备的受力端通过焊接方式刚性连接，省去了额外的连接销轴、挂座的装配间隙，在频繁起升、变幅的作业过程中能减少连接部位的晃动量，提升吊装作业的稳定性。从结构设计逻辑来看，吊钩整体采用U型弯弧的受力构型，弯弧段做了等强度的截面过渡，从开口端的平直段到弯弧承载区，截面厚度逐步做了渐变加厚处理，避免应力集中在弯弧的内侧拐点位置，所有的外棱边都做了圆角钝化处理，一方面是消除热处理过程中的开裂风险，

　　另一方面也能避免吊装时尖锐棱边割伤配套的钢丝绳、吊装带，减少吊索具的非正常磨损。吊钩的两个平直臂段做了平行度公差控制，焊接端面预留了45度的焊接坡口，现场安装焊接时可以保证焊深达到设计要求，不会出现虚焊、焊深不足导致的受力断裂风险，整体的外形边界控制在紧凑的尺寸范围内，在保证额定载荷的前提下尽可能缩小自身重量，降低起重设备的无效载荷占比。从受力特性来说，70级的材质强度等级让这款吊钩在额定载荷下的变形量控制在弹性区间内，不会出现长期重载后的塑性形变，开口端的尺寸经过匹配设计，刚好适配对应规格的卸扣、吊环连接，不会出现间隙过大导致的吊装窜动，也不会因为开口过小导致配套索具无法顺利挂入。在实际选型应用中，

　　这款焊接吊钩适合固定安装在专用吊具的端部，比如钢卷吊具、集装箱吊具、预制构件吊具的受力端，相比可拆卸的吊钩，焊接固定的形式能避免作业过程中吊钩意外脱落的风险，适合固定工位的重复吊装作业场景。设计过程中对弯弧段的曲率半径做了反复校核，曲率过小会导致索具弯折半径不足，长期使用会损伤吊索的内部纤维或者钢丝，曲率过大则会增加吊钩整体的外形尺寸，占用过多的安装空间，最终选定的曲率半径刚好匹配1/2英寸规格对应的索具弯折要求，保证索具在额定载荷下的弯折角度在安全范围内。吊钩的表面没有多余的装饰结构，所有的型面都是为受力和安装服务，平直臂段的外表面做了平面度处理，焊接时可以与安装基座完全贴合，保证焊接时的焊缝均匀受力，不会出现局部应力集中的问题。

　　在安装边界上，焊接端面的尺寸经过标准化设计，可以直接贴合在常用规格的型钢、钢板吊梁表面，不需要额外做安装面的加工，现场装配时只需要按照焊接工艺要求完成坡口焊接，做对应的焊缝探伤检测就可以投入使用，后期维护过程中只需要定期检查弯弧段是否有裂纹、开口变形量是否超标即可，维护成本远低于带活动部件的组合式吊钩。
