电机用弧形分层式电刷防护装置结构

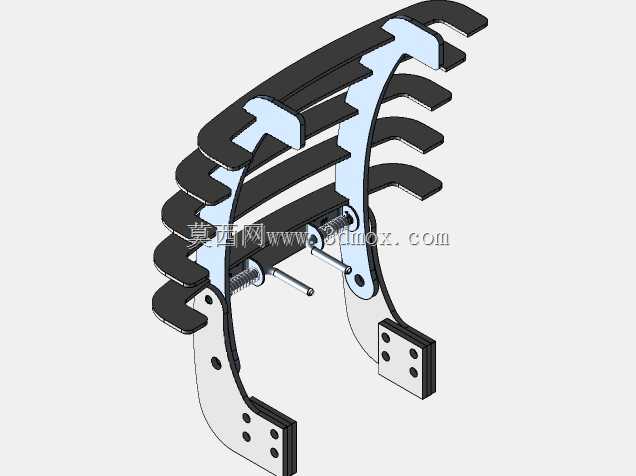

这款电刷防护结构主要适配直径60规格的电机换向器端安装场景，在中小型直流电机、滑环供电类旋转设备的运行维护环节中，这类防护件是避免电刷异常磨损、外界杂物侵入滑环副的关键配套结构。日常设备运行时，碳刷与换向器或滑环持续摩擦会产生碳粉碎屑，若没有对应防护结构，碳粉会飘散堆积在电机绕组、接线端子位置，极易造成绝缘下降、爬电击穿等故障，同时车间内的金属切屑、粉尘一旦落入电刷与滑环的接触工作面，会直接划伤接触面，导致电刷接触不良、打火甚至烧蚀换向器，这款防护结构正是针对这类现场痛点设计。从结构设计逻辑来看，整体采用弧形贴合的安装思路，主体支撑件为两组对称布置的弯板支架，支架弧度完全匹配适配电机的端盖外圆弧度，安装时可直接贴合在电机端盖对应安装位，支架上预留的沉孔位置与电机端盖原有安装孔位完全对齐，无需额外打孔改造，降低现场改装的工作量。分层布置的黑色挡片沿弧形支架等距排布，每片挡片的伸出长度刚好覆盖电刷组件的外侧裸露区域，相邻挡片之间预留均匀间隙，既可以阻挡大尺寸杂物直接冲击电刷工作面，又能给碳刷磨损产生的碳粉留出下落排出的通道，避免碳粉在防护结构内部堆积。支架与挡片之间采用标准紧固件连接，螺丝穿过对应层的挡片通孔后锁入支架的螺纹孔内，装配时可根据实际电刷的外露长度调整挡片的伸出位置，适配不同磨损程度的电刷组件，无需整体更换防护件。安装边界方面，整体结构沿电机轴向的伸出长度不超过电刷组件的轴向总长度，不会与电机端的联轴器、散热风叶等周边部件产生运动干涉，径向方向的最大外轮廓与电机端盖外圆基本齐平，不会额外增加电机端的安装尺寸，适配原有设备的安装空间。结构上还预留了电刷磨损检查的间隙，日常巡检时无需拆卸整个防护装置，就能通过挡片之间的缝隙观察电刷的剩余长度、接触面打火情况，减少日常维护的拆装工作量。支撑支架采用钣金折弯成型，挡片选用耐磨的非金属材质，既保证结构强度，又不会在意外接触旋转部件时造成换向器表面划伤，兼顾防护性能与设备运行安全性。
